X3D Model Documentation: Sidewinder.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' Sidewinder.x3d '/>
  6            <meta name='description' content='F16, Fighting Falcon, Turkish Air Force (TUAF) AIM9 Sidewinder Missile'/>
  7            <meta name='creator' content='Murat ONDER, LTJG, Turkish Navy'/>
  8            <meta name='created' content='13 July 2003'/>
  9            <meta name='modified' content='28 November 2019'/>

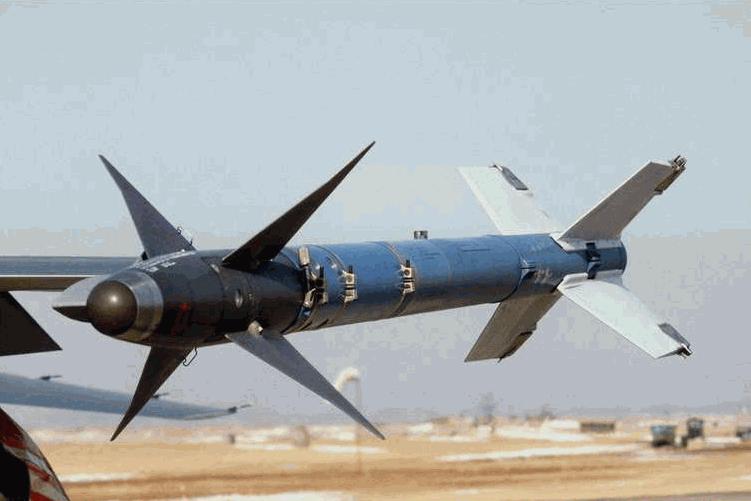

 10            <meta name='Image' content='Sidewinder.jpg'/>
 11            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/Weapons/Missiles/Sidewinder.x3d '/>
 12            <meta name='license' content='../../license.html'/>
 13       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: bands, bFin, bFinColor, bodyColor, booster, boosterFin, middleFin, midFin, midFinColor, SidewinderBody, sidewinderCone
-->
 14       <Scene>
 15            <WorldInfo title='Sidewinder.x3d'/>
 16            <Transform rotation='0 0 1 -1.57' translation='2 0 0'>
 17                 <Transform translation='0 -2.22 0'>
 18                      <!-- AIM120 - SIDEWINDER BODY TRANSFORM -->
 19                      <Group DEF='SidewinderBody'>
 20                           <Transform>
 21                                <Shape>
 22
                                   <!-- Appearance bodyColor is a DEF node that has 1 USE node: USE_1 -->
                                    <Appearance DEF='bodyColor'>
 23                                          <Material diffuseColor='.5 .5 .5' shininess='.7' specularColor='1 1 1'/>
 24                                     </Appearance>
 25                                     <Cylinder height='4.55' radius='.3429'/>
 26                                </Shape>
 27                           </Transform>
 28                      </Group>
 29                 </Transform>
 30                 <Transform scale='1.31 1.31 1.31'>
 31                      <!-- Sidewinder cone transform -->
 32                      <Group DEF='sidewinderCone'>
 33                           <Shape>
 34                                <Appearance>
 35                                     <Material diffuseColor='1 1 1'/>
 36                                </Appearance>
 37                                <Extrusion creaseAngle='1.785' crossSection='0.267 0.000 0.231 -0.134 0.134 -0.231 0.0 -0.267 -0.134 -0.231 -0.231 -0.134 -0.267 0.000 -0.231 0.134 -0.134 0.231 0.0 0.267 0.134 0.231 0.231 0.134 0.267 0.0' scale='1.00 1.00 0.95 0.95 0.88 0.88 0.76 0.76 0.48 0.48 0.01 0.01' spine='0.00 0.00 0.00 0.00 0.10 0.00 0.00 0.20 0.00 0.00 0.30 0.00 0.00 0.40 0.00 0.00 0.50 0.00'/>
 38                           </Shape>
 39                      </Group>
 40                 </Transform>
 41                 <Transform>
 42                      <!-- sidewinder bands transform -->
 43                      <Group DEF='bands'>
 44                           <Transform>
 45                                <Shape>
 46                                     <Cylinder height='.1' radius='.347'/>
 47                                     <Appearance>
 48                                          <Material diffuseColor='.679 .38 .0507'/>
 49                                     </Appearance>
 50                                </Shape>
 51                           </Transform>
 52                           <Transform translation='0 -2.1 0'>
 53                                <Shape>
 54                                     <Cylinder height='.1' radius='.347'/>
 55                                     <Appearance>
 56                                          <Material diffuseColor='.679 .38 .0507'/>
 57                                     </Appearance>
 58                                </Shape>
 59                           </Transform>
 60                           <Transform translation='0 -4.5 0'>
 61                                <Shape>
 62                                     <Cylinder height='.1' radius='.347'/>
 63                                     <Appearance>
 64                                          <Material diffuseColor='.679 .38 .0507'/>
 65                                     </Appearance>
 66                                </Shape>
 67                           </Transform>
 68                      </Group>
 69                 </Transform>
 70                 <Transform>
 71                      <!-- Booster part transform -->
 72                      <Group DEF='booster'>
 73                           <Transform translation='0 -4.85 0'>
 74                                <Shape>
 75                                     <Appearance USE='bodyColor'/>
 76                                     <Cylinder height='.69' radius='.3429'/>
 77                                </Shape>
 78                           </Transform>
 79                           <Group DEF='boosterFin'>
 80                                <Transform translation='.34 -5.2 0'>
 81
                                   <!-- Shape bFin is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                    <Shape DEF='bFin'>
 82                                          <Appearance DEF='bFinColor'>
 83                                               <Material diffuseColor='.75 .75 .75' shininess='.35'/>
 84                                          </Appearance>
 85                                          <IndexedFaceSet solid='false' coordIndex='0 1 2 3 4 -1'>
 86                                               <Coordinate point='0 0 0 0 1 0 1.05 .75 0 1.05 0 0 0 0 0'/>
 87                                          </IndexedFaceSet>
 88                                     </Shape>
 89                                </Transform>
 90                                <Transform rotation='0 1 0 1.57' translation='0 -5.2 -.34'>
 91                                     <Shape USE='bFin'/>
 92                                </Transform>
 93                                <Transform rotation='0 1 0 3.14' translation='-.34 -5.2 0'>
 94                                     <Shape USE='bFin'/>
 95                                </Transform>
 96                                <Transform rotation='0 1 0 -1.57' translation='0 -5.2 .34'>
 97                                     <Shape USE='bFin'/>
 98                                </Transform>
 99                           </Group>
100                      </Group>
101                 </Transform>
102                 <Transform translation='0 2 0'>
103                      <!-- Middle fins transform -->
104                      <Group DEF='middleFin'>
105                           <Transform translation='.34 -3.02 0'>
106
                              <!-- Shape midFin is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Shape DEF='midFin'>
107                                     <IndexedFaceSet solid='false' coordIndex='0 1 2 3 4 -1'>
108                                          <Coordinate point='0 -.125 0 0 .5 0 .8 .125 0 1.3 0 0 0 -.125 0'/>
109                                     </IndexedFaceSet>
110                                     <Appearance DEF='midFinColor'>
111                                          <Material diffuseColor='.25 .25 .25'/>
112                                     </Appearance>
113                                </Shape>
114                           </Transform>
115                           <Transform rotation='0 1 0 1.57' translation='0 -3.02 -.34'>
116                                <Shape USE='midFin'/>
117                           </Transform>
118                           <Transform rotation='0 1 0 -1.57' translation='0 -3.02 .34'>
119                                <Shape USE='midFin'/>
120                           </Transform>
121                           <Transform rotation='0 1 0 3.14' translation='-.34 -3.02 0'>
122                                <Shape USE='midFin'/>
123                           </Transform>
124                      </Group>
125                 </Transform>
126            </Transform>
127       </Scene>
128  </X3D>
<!--
<!-- -->
<!-- to top DEF nodes index: bands, bFin, bFinColor, bodyColor, booster, boosterFin, middleFin, midFin, midFinColor, SidewinderBody, sidewinderCone
-->
