X3D Model Documentation: ArleighBurkeGeneric.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' ArleighBurkeGeneric.x3d '/>
  6            <meta name='description' content='Arleigh Burke model without missiles and corresponding routes.'/>
  7            <meta name='creator' content='James Harney'/>
  8            <meta name='created' content='16 October 2001'/>
  9            <meta name='modified' content='20 October 2019'/>
 10            <meta name='reference' content=' https://www.fas.org/man/dod-101/sys/ship/ddg-51.htm '/>
 11            <meta name='reference' content=' https://www.web3d.org/x3d/content/examples/Savage/CruiserUnitedStates/Cruiser.x3d '/>
 12            <meta name='reference' content=' https://www.web3d.org/x3d/content/examples/Savage/CommunicationsAndSensors/TRC170/TRC170-Body.x3d '/>
 13            <meta name='reference' content=' https://www.web3d.org/x3d/content/examples/Vrml2Sourcebook/Chapter18-TextureMapping/Figure18.23bTextureCoordinateGrillwork.x3d '/>
 14            <meta name='reference' content='grillwork.png'/>
 15            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/ArleighBurkeGeneric.x3d '/>
 16            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 17            <meta name='license' content='../../license.html'/>
 18       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: AFTDECKHOUSE, AFTDIRECTORS, AFTSTACKBOTTOM, AFTSTACKTOP, BEHIND, BELOWWATER, BLACK, BLACKHULL, BOTTOMHULL, DIRECTOR, FRONT, FWDDECKHOUSE, FWDDIRECTOR, FWDLEVEL1, FWDLEVEL2, FWDSTACK, GREYHULL, HAZEGREY, HULLSTRUCTURE, LOWERYARD, MAINDECKHULL, MAINDECKNONSKID, MAST, NONSKID, PILOTHOUSE, PORT, PROPS, REDHULL, STACK, STACKCOLOR, STBDOVERHNG, THREEGTG, TOPGREY, UPPERYARD

Index for Viewpoint nodes: Viewpoint_1, BEHIND, BELOWWATER, FRONT, PORT
-->
 19       <Scene>
 20            <WorldInfo title='ArleighBurkeGeneric.x3d'/>
 21            <Transform rotation='0 1 0 -1.57'>
 22                 <Transform>

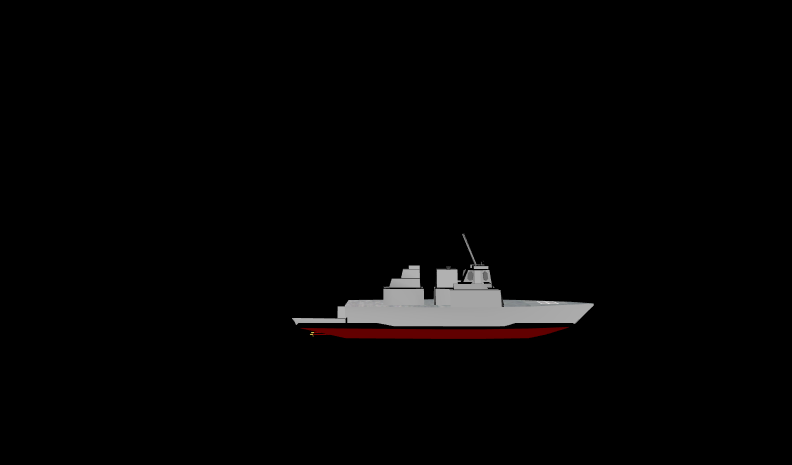

 23                      <Viewpoint description='DDG STBD view' orientation='0 1 0 1.57' position='300 40 -50'/>
 24                      <Viewpoint DEF='FRONT' description='DDG Front View' orientation='0 1 0 3.14' position='0 20 -300'/>

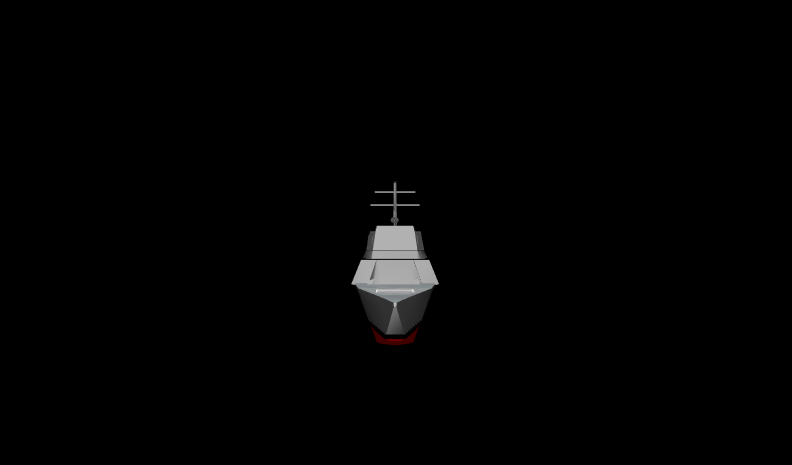

 25                      <Viewpoint DEF='PORT' description='DDG PORT view' orientation='0 1 0 -1.57' position='-300 40 -50'/>
 26                      <Viewpoint DEF='BEHIND' description='DDG Behind, above water' position='-10 10 75'/>

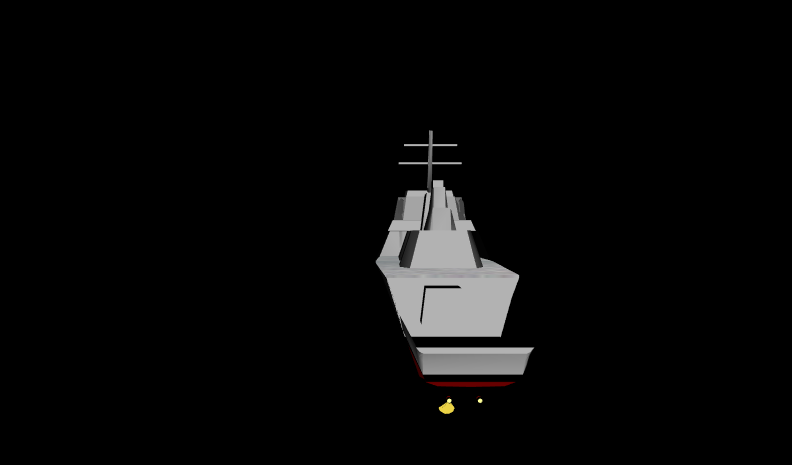

 27                      <Viewpoint DEF='BELOWWATER' description='DDG Below The Water' position='0 -20 75'/>
 28                 </Transform>
 29                 <Transform translation='0 -10 0'>
 30                      <Group DEF='HULLSTRUCTURE'>
 31                           <Group DEF='BOTTOMHULL'>
 32                                <Transform>
 33                                     <Shape>
 34                                          <Appearance>
 35                                               <Material DEF='REDHULL' diffuseColor='.2 0 0' emissiveColor='.2 0 0'/>
 36                                          </Appearance>
 37                                          <Extrusion creaseAngle='.85' crossSection='-6 0 6 0 4.5 -5.4 2.5 -5.85 0 -6.3 -2.5 -5.85 -4.5 -5.4 -6 0' scale='1 .1 1.3 1 1.7 1 1.7 1 1.3 1 1 .7 .4 .1' spine='0 0 0 0 0 -23.92 0 0 -71.76 0 0 -95.68 0 0 -119.6 0 0 -129 0 0 -142'/>
 38                                     </Shape>
 39                                </Transform>
 40                           </Group>
 41                      </Group>
 42                      <Group DEF='BLACKHULL'>
 43                           <Transform translation='0 1.5 0'>
 44                                <Shape>
 45                                     <Appearance>
 46                                          <Material DEF='BLACK' diffuseColor='0 0 0'/>
 47                                     </Appearance>
 48                                     <Extrusion creaseAngle='.85' crossSection='-6.5 0.0 6.5 0.0 6.2 -.7 6 -1.45 -6 -1.45 -6.2 -.3 -6.5 0.0' scale='1 .2 1 .5 1 1 1.3 1 1.7 1 1.7 1 1.3 1 1 1 .5 1 .4 .1' spine='0 0 2 0 0 1 0 0 0 0 0 -23.92 0 0 -71.76 0 0 -95.68 0 0 -119.6 0 0 -129 0 0 -142 0 0 -145'/>
 49                                </Shape>
 50                           </Transform>
 51                      </Group>
 52                      <Group DEF='GREYHULL'>
 53                           <Transform>
 54                                <Transform translation='0 5.45 0'>
 55                                     <Shape>
 56
                                        <!-- Appearance HAZEGREY is a DEF node that has 1 USE node: USE_1 -->
                                         <Appearance DEF='HAZEGREY'>
 57                                               <Material diffuseColor='.7 .7 .7' shininess='.3'/>
 58                                          </Appearance>
 59                                          <Extrusion creaseAngle='.85' crossSection='7.5 0 7 -2.8 6.5 -3.95 -6.5 -3.95 -7 -2.8 -7.5 0' scale='1 .2 1 .5 1 1 1.25 1' spine='0 0 4 0 0 3 0 0 2 0 0 -24.1'/>
 60                                     </Shape>
 61                                </Transform>
 62                           </Transform>
 63                      </Group>
 64                      <Group DEF='PROPS'>
 65                           <Transform scale='1.1 1.1 1.1' translation='2 -4 -5'>
 66                                <Inline   url=' "Propellers.wrl" "Propellers.x3d" "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/Propellers.wrl" "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/Propellers.x3d" '/>
 67                           </Transform>
 68                      </Group>
 69                      <Group DEF='MAINDECKHULL'>
 70                           <Transform translation='0 12 0'>
 71                                <Shape>
 72                                     <Appearance USE='HAZEGREY'/>
 73                                     <Extrusion creaseAngle='.85' crossSection='9 0 8 -3.5 6.5 -10.45 -6.5 -10.45 -8 -3.5 -9 0' scale='1.3 1 1.7 1 1.7 1 1.3 1 .5 1 .4 1 .05 .1' spine='0 0 -23.92 0 0 -71.76 0 0 -95.68 0 0 -119.6 0 0 -142 0 0 -145 0 0 -155.8'/>
 74                                </Shape>
 75                           </Transform>
 76                      </Group>
 77                      <Group DEF='MAINDECKNONSKID'>
 78                           <Transform translation='0 12 0'>
 79                                <Shape>
 80                                     <Appearance>
 81
                                        <!-- ImageTexture NONSKID is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                         <ImageTexture DEF='NONSKID'   url=' "nonskid.jpg " "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/nonskid.jpg " '/>
 82                                     </Appearance>
 83                                     <Extrusion creaseAngle='.85' crossSection='9 0 -9 0 -9 .5 9 .5 9 0' scale='1.3 1 1.7 1' spine='0 0 -23.92 0 0 -71.76'/>
 84                                </Shape>
 85                                <Shape>
 86                                     <Appearance>
 87                                          <ImageTexture USE='NONSKID'/>
 88                                     </Appearance>
 89                                     <Extrusion creaseAngle='.85' crossSection='9 0 -9 0 -9 .5 9 .5 9 0' scale='.5 1 .4 1 .05 .1' spine='0 0 -142.01 0 0 -145 0 0 -155.8'/>
 90                                </Shape>
 91                                <Shape>
 92                                     <Appearance>
 93                                          <ImageTexture USE='NONSKID'/>
 94                                     </Appearance>
 95                                     <Extrusion creaseAngle='.85' crossSection='9 0 -9 0 -9 .5 9 .5 9 0' scale='1.7 1 1.7 1 1.3 1' spine='0 0 -71.77 0 0 -95.68 0 0 -119.6'/>
 96                                </Shape>
 97                                <Shape>
 98                                     <IndexedFaceSet solid='false' coordIndex='0 1 3 2 0 -1 2 3 7 6 2 -1 4 5 7 6 4 -1 0 1 5 4 0 -1 1 5 3 7 1 -1 0 4 6 2 0 -1'>
 99                                          <Coordinate point='-11.7 0 -119.6 11.7 0 -119.6 -11.7 0.49 -119.6 11.7 0.49 -119.6 -4.5 0 -142 4.5 0 -142 -4.5 0.49 -142 4.5 0.49 -142'/>
100                                     </IndexedFaceSet>
101                                     <Appearance>
102                                          <ImageTexture USE='NONSKID'/>
103                                     </Appearance>
104                                </Shape>
105                                <Shape>
106                                     <IndexedFaceSet solid='false' coordIndex='2 3 7 6' texCoordIndex='0 1 2 3'>
107                                          <Coordinate point='-5.7 0 -126.6 5.7 0 -126.6 -5.7 0.5 -126.6 5.7 0.5 -126.6 -5.7 0 -136 5.7 0 -136 -5.7 0.5 -136 5.7 0.5 -136'/>
108                                          <TextureCoordinate point='0 0 1 0 1 1 0 1'/>
109                                     </IndexedFaceSet>
110                                     <Appearance>
111                                          <ImageTexture   url=' "forwardvertrep.jpg " "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/forwardvertrep.jpg " '/>
112                                     </Appearance>
113                                </Shape>
114                           </Transform>
115                      </Group>
116                      <Group DEF='THREEGTG'>
117                           <Transform translation='-3 12 0'>
118                                <Shape>
119                                     <Appearance>
120                                          <Material diffuseColor='.7 .7 .7'/>
121                                     </Appearance>
122                                     <Extrusion creaseAngle='.85' crossSection='4 -1 4.75 -5.5 -2.75 -5.5 -2 -1 4 -1' scale='1 1.36 1 1.36' spine='0 0 -19.14 0 0 -23.92'/>
123                                </Shape>
124                                <!-- 3GTG stack -->
125
                              <!-- Transform STACK is a DEF node that has 4 USE nodes: USE_1, USE_2, USE_3, USE_4 -->
                               <Transform DEF='STACK'>
126                                     <Transform translation='1 -1 -21.4'>
127                                          <Shape>
128                                               <Appearance>
129
                                                  <!-- Material STACKCOLOR is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                                                   <Material DEF='STACKCOLOR' diffuseColor='.3 .3 .3'/>
130                                               </Appearance>
131                                               <Cylinder bottom='false' height='1.2' radius='1.3'/>
132                                          </Shape>
133                                     </Transform>
134                                     <Transform translation='1 0 -21.4'>
135                                          <Shape>
136                                               <Appearance>
137                                                    <Material USE='STACKCOLOR'/>
138                                               </Appearance>
139                                               <Cylinder bottom='false' height='1.2' radius='1.5'/>
140                                          </Shape>
141                                     </Transform>
142                                     <Transform translation='1 .2 -21.4'>
143                                          <Shape>
144                                               <Appearance>
145                                                    <Material USE='STACKCOLOR'/>
146                                               </Appearance>
147                                               <Cylinder bottom='false' height='1.2' radius='1.7'/>
148                                          </Shape>
149                                     </Transform>
150                                </Transform>
151                           </Transform>
152                      </Group>
153                 </Transform>
154                 <!-- Flight deck nets netting from VRML 2.0 source book as cited in the header of the file. If over 8000 meters from flight deck do not draw it -->
155                 <LOD range='8000'>
156                      <Transform>
157                           <Inline   url=' "FlightDeck.wrl" "FlightDeck.x3d" "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/FlightDeck.wrl" "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/FlightDeck.x3d" '/>
158                      </Transform>
159                      <Transform/>
160                 </LOD>
161                 <!-- Gun is based on Cruiser model from Savage. Scale had to be modified to fit on the model here. -->
162                 <LOD range='8000'>
163                      <Transform rotation='0 1 0 1.57' scale='.7 .7 .7' translation='2 4.6 -121'>
164                           <Inline   url=' "Gun.wrl" "Gun.x3d" "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/Gun.wrl" "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/Gun.x3d" '/>
165                      </Transform>
166                      <Transform/>
167                 </LOD>
168                 <Transform translation='0 0 1'>
169                      <Group DEF='AFTDECKHOUSE'>
170                           <Shape>
171
                              <!-- Appearance TOPGREY is a DEF node that has 12 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5, USE_6, USE_7, USE_8, USE_9, USE_10, USE_11, USE_12 -->
                               <Appearance DEF='TOPGREY'>
172                                     <Material diffuseColor='.7 .7 .7' shininess='.3'/>
173                                </Appearance>
174                                <Extrusion creaseAngle='.85' crossSection='-7.7 0 -5 10.45 5 10.45 7.7 0 -7.7 0' scale='1 1 1.3 1 1.3 1 1 1' solid='false' spine='0 0 -44.6 0 0 -49.60 0 0 -60.9 0 0 -65.9'/>
175                           </Shape>
176                           <Transform DEF='AFTSTACKBOTTOM'>
177                                <Shape>
178                                     <Appearance USE='TOPGREY'/>
179                                     <Extrusion creaseAngle='.85' crossSection='-2.5 10.45 -1.5 15.45 1.5 15.45 2.5 10.45 -2.5 10.45' scale='1.3 .5 1.3 1 1.3 1 1.3 .1' solid='false' spine='0 0 -46.60 0 0 -49 0 0 -63.9 0 0 -65.9'/>
180                                </Shape>
181                           </Transform>
182                           <Transform DEF='AFTSTACKTOP'>
183                                <Shape>
184                                     <Appearance USE='TOPGREY'/>
185                                     <Extrusion creaseAngle='.85' crossSection='-1.5 15.45 -1 20.45 1 20.45 1.5 15.45 -1.5 15.45' scale='1.3 .5 1.3 1 1.3 1' solid='false' spine='0 0 -52.60 0 0 -55 0 0 -63.9'/>
186                                </Shape>
187                           </Transform>
188                           <Transform>
189                                <Shape>
190                                     <Appearance USE='TOPGREY'/>
191                                     <Extrusion creaseAngle='.85' crossSection='-1 20.45 -1 22.45 1 22.45 1 20.45 -1 20.45' scale='1.3 1 1.3 1' solid='false' spine='0 0 -58 0 0 -63.9'/>
192                                </Shape>
193                           </Transform>
194                           <!-- Directors based on TRC-170 model from Savage. -->
195                           <LOD range='450'>
196                                <Group DEF='AFTDIRECTORS'>
197                                     <Transform translation='0 17 -50'>
198
                                        <!-- Inline DIRECTOR is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                                         <Inline DEF='DIRECTOR'   url=' "MissileDirector.wrl" "MissileDirector.x3d" "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/MissileDirector.wrl" "https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/MissileDirector.x3d" '/>
199                                     </Transform>
200                                     <Transform translation='0 22 -56'>
201                                          <Inline USE='DIRECTOR'/>
202                                     </Transform>
203                                </Group>
204                                <Transform/>
205                           </LOD>
206                           <Transform scale='.75 .75 .75' translation='-.9 23.45 -46'>
207                                <Transform USE='STACK'/>
208                           </Transform>
209                           <Transform scale='.75 .75 .75' translation='-.9 23.45 -43.1'>
210                                <Transform USE='STACK'/>
211                           </Transform>
212                      </Group>
213                 </Transform>
214                 <Transform>
215                      <Transform>
216                           <Group DEF='FWDDECKHOUSE'>
217                                <Transform>
218                                     <Shape>
219                                          <Appearance USE='TOPGREY'/>
220                                          <Extrusion creaseAngle='.85' crossSection='-7.7 0 -5 10.45 5 10.45 7.7 0 -7.7 0' scale='1 1 1.3 1 1.3 1 1 .1' solid='false' spine='0 0 -70.9 0 0 -77.9 0 0 -103.9 0 0 -107.1'/>
221                                     </Shape>
222                                </Transform>
223                                <Transform DEF='STBDOVERHNG'>
224                                     <Shape>
225                                          <Appearance USE='TOPGREY'/>
226                                          <Extrusion beginCap='false' creaseAngle='.85' crossSection='-9 2 -7 10.45 7 10.45 9 2' scale='1.76 1 1.71 1 .9 .1' solid='false' spine='0 0 -77.9 0 0 -103.9 0 0 -106.9'/>
227                                     </Shape>
228                                </Transform>
229                                <Transform DEF='FWDSTACK'>
230                                     <Shape>
231                                          <Appearance USE='TOPGREY'/>
232                                          <Extrusion creaseAngle='.85' crossSection='-2.5 10.45 -1.5 20.45 1.5 20.45 2.5 10.45 -2.5 10.45' scale='1.3 .1 1.3 1 1.3 1 1.3 1' solid='false' spine='0 0 -70.9 0 0 -71.9 0 0 -77.9 0 0 -82.9'/>
233                                     </Shape>
234                                     <Transform scale='.85 .85 .85' translation='-.9 21.45 -56.5'>
235                                          <Transform USE='STACK'/>
236                                     </Transform>
237                                     <Transform scale='.85 .85 .85' translation='-.9 21.45 -60'>
238                                          <Transform USE='STACK'/>
239                                     </Transform>
240                                </Transform>
241                                <Transform DEF='FWDLEVEL1'>
242                                     <Shape>
243                                          <Appearance USE='TOPGREY'/>
244                                          <Extrusion creaseAngle='.85' crossSection='-9 10.45 -8 13.45 8 13.45 9 10.45 -9 10.45' scale='1.37 1 1.34 1 1 1 1 .1' solid='false' spine='0 0 -79.9 0 0 -93.9 0 0 -100 0 0 -103.9'/>
245                                     </Shape>
246                                </Transform>
247                                <Transform DEF='MAST'>
248                                     <Shape>
249                                          <Appearance USE='TOPGREY'/>
250                                          <Extrusion creaseAngle='1.6' crossSection='-.5 -.5 -.5 .5 .5 .5 .5 -.5 -.5 -.5' scale='1.37 1 1 1' solid='false' spine='0 22.35 -93 0 39.27 -86.1'/>
251                                     </Shape>
252                                     <Transform DEF='UPPERYARD' translation='0 35.3 -87.5'>
253                                          <Shape>
254                                               <Appearance USE='TOPGREY'/>
255                                               <Box size='15.38 .5 .5'/>
256                                          </Shape>
257                                     </Transform>
258                                     <Transform DEF='LOWERYARD' translation='0 30.3 -89.5'>
259                                          <Shape>
260                                               <Appearance USE='TOPGREY'/>
261                                               <Box size='18.45 .5 .5'/>
262                                          </Shape>
263                                     </Transform>
264                                </Transform>
265                           </Group>
266                           <Transform DEF='FWDLEVEL2'>
267                                <Shape>
268                                     <Appearance USE='TOPGREY'/>
269                                     <IndexedFaceSet solid='false' coordIndex='0 1 5 9 15 14 8 4 0 -1 2 3 7 11 13 12 10 6 2 -1 0 2 3 1 0 -1 3 7 5 1 3 -1 7 11 9 5 7 -1 11 13 15 9 11 -1 12 14 15 13 12 -1 12 10 8 14 12 -1 10 6 4 8 10 -1 0 2 6 4 -1'>
270                                          <Coordinate point='-8 13.45 -84.9 8 13.45 -84.9 -7 20.45 -87.9 7 20.45 -87.9 -10.72 13.45 -90.9 10.72 13.45 -90.9 -9.38 20.45 -90.9 9.38 20.45 -90.9 -10.72 13.45 -93.9 10.72 13.45 -93.9 -9.38 20.45 -93.9 9.38 20.45 -93.9 -7 20.45 -99 7 20.45 -99 -8 13.45 -100 8 13.45 -100'/>
271                                     </IndexedFaceSet>
272                                </Shape>
273                           </Transform>
274                           <!-- Fwd port array face -->
275                           <Transform rotation='.13 .99 -.07 1.01' translation='-15.72 0 -91'>
276                                <Shape>
277                                     <Appearance>
278                                          <Material diffuseColor='.5 .5 .5' shininess='.3'/>
279                                     </Appearance>
280                                     <IndexedFaceSet solid='false' coordIndex='0 1 2 3 4 5 0 -1 0 6 7 1 -1 1 7 8 2 -1 2 8 9 3 -1 3 9 10 4 -1 4 10 11 5 -1 5 11 6 0 -1 6 7 8 9 10 11 6 -1'>
281                                          <Coordinate point='7.1 19.1 0 8.6 20.1 0 10.1 19.1 0 10.1 16.1 0 8.6 15.1 0 7.1 16.1 0 7.1 19.1 .3 8.6 20.1 .3 10.1 19.1 .3 10.1 16.1 .3 8.6 15.1 .3 7.1 16.1 .3'/>
282                                     </IndexedFaceSet>
283                                </Shape>
284                           </Transform>
285                           <!-- Fwd stbd array face -->
286                           <Transform rotation='.13 -.99 .07 1.01' translation='6.6 0 -105.3'>
287                                <Shape>
288                                     <Appearance>
289                                          <Material diffuseColor='.5 .5 .5' shininess='.3'/>
290                                     </Appearance>
291                                     <IndexedFaceSet solid='false' coordIndex='0 1 2 3 4 5 0 -1 0 6 7 1 -1 1 7 8 2 -1 2 8 9 3 -1 3 9 10 4 -1 4 10 11 5 -1 5 11 6 0 -1 6 7 8 9 10 11 6 -1'>
292                                          <Coordinate point='7.1 19.1 0 8.6 20.1 0 10.1 19.1 0 10.1 16.1 0 8.6 15.1 0 7.1 16.1 0 7.1 19.1 .3 8.6 20.1 .3 10.1 19.1 .3 10.1 16.1 .3 8.6 15.1 .3 7.1 16.1 .3'/>
293                                     </IndexedFaceSet>
294                                </Shape>
295                           </Transform>
296                           <!-- Aft stbd array face -->
297                           <Transform rotation='-.13 .99 .03 1.01' translation='6.12 .3 -79.75'>
298                                <Shape>
299                                     <Appearance>
300                                          <Material diffuseColor='.5 .5 .5' shininess='.3'/>
301                                     </Appearance>
302                                     <IndexedFaceSet solid='false' coordIndex='0 1 2 3 4 5 0 -1 0 6 7 1 -1 1 7 8 2 -1 2 8 9 3 -1 3 9 10 4 -1 4 10 11 5 -1 5 11 6 0 -1 6 7 8 9 10 11 6 -1'>
303                                          <Coordinate point='7.1 19.1 0 8.6 20.1 0 10.1 19.1 0 10.1 16.1 0 8.6 15.1 0 7.1 16.1 0 7.1 19.1 -.3 8.6 20.1 -.3 10.1 19.1 -.3 10.1 16.1 -.3 8.6 15.1 -.3 7.1 16.1 -.3'/>
304                                     </IndexedFaceSet>
305                                </Shape>
306                           </Transform>
307                           <Transform rotation='-.13 -.99 .03 1.0' translation='-14 -.7 -93.2'>
308                                <Shape>
309                                     <Appearance>
310                                          <Material diffuseColor='.5 .5 .5' shininess='.3'/>
311                                     </Appearance>
312                                     <IndexedFaceSet solid='false' coordIndex='0 1 2 3 4 5 0 -1 0 6 7 1 -1 1 7 8 2 -1 2 8 9 3 -1 3 9 10 4 -1 4 10 11 5 -1 5 11 6 0 -1 6 7 8 9 10 11 6 -1'>
313                                          <Coordinate point='7.1 19.1 0 8.6 20.1 0 10.1 19.1 0 10.1 16.1 0 8.6 15.1 0 7.1 16.1 0 7.1 19.1 -.3 8.6 20.1 -.3 10.1 19.1 -.3 10.1 16.1 -.3 8.6 15.1 -.3 7.1 16.1 -.3'/>
314                                     </IndexedFaceSet>
315                                </Shape>
316                           </Transform>
317                           <Transform DEF='PILOTHOUSE'>
318                                <Shape>
319                                     <Appearance USE='TOPGREY'/>
320                                     <Extrusion creaseAngle='1.3' crossSection='-7 20.45 -6.5 22.45 6.5 22.45 7 20.45 -7 20.45' scale='1 1 1.1 1 1 1' solid='false' spine='0 0 -90.9 0 0 -93.9 0 0 -98.5'/>
321                                </Shape>
322                                <Transform DEF='FWDDIRECTOR' rotation='0 1 0 3.14' translation='0 24.4 0'>
323                                     <Transform translation='0 0 96'>
324                                          <Inline USE='DIRECTOR'/>
325                                     </Transform>
326                                </Transform>
327                           </Transform>
328                      </Transform>
329                 </Transform>
330                 <Transform translation='0 3.5 -24'>
331                      <Inline   url=' "../../Weapons/Missiles/Launchers.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Weapons/Missiles/Launchers.wrl" "../../Weapons/Missiles/Launchers.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Weapons/Missiles/Launchers.x3d" '/>
332                 </Transform>
333            </Transform>
334       </Scene>
335  </X3D>
<!--
<!-- -->
<!-- to top DEF nodes index: AFTDECKHOUSE, AFTDIRECTORS, AFTSTACKBOTTOM, AFTSTACKTOP, BEHIND, BELOWWATER, BLACK, BLACKHULL, BOTTOMHULL, DIRECTOR, FRONT, FWDDECKHOUSE, FWDDIRECTOR, FWDLEVEL1, FWDLEVEL2, FWDSTACK, GREYHULL, HAZEGREY, HULLSTRUCTURE, LOWERYARD, MAINDECKHULL, MAINDECKNONSKID, MAST, NONSKID, PILOTHOUSE, PORT, PROPS, REDHULL, STACK, STACKCOLOR, STBDOVERHNG, THREEGTG, TOPGREY, UPPERYARD

Index for Viewpoint nodes: Viewpoint_1, BEHIND, BELOWWATER, FRONT, PORT
-->
X3D Tooltips element index: Appearance, Box, Coordinate, Cylinder, Extrusion, Group, head, ImageTexture, IndexedFaceSet, Inline, LOD, Material, meta, Scene, Shape, TextureCoordinate, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types
-->
<!-- Online at
https://www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/ArleighBurkeGenericIndex.html -->
<!-- Version control at
https://sourceforge.net/p/x3d/code/HEAD/tree/www.web3d.org/x3d/content/examples/Savage/ShipsMilitary/DDGArleighBurkeUnitedStates/ArleighBurkeGeneric.x3d -->

<!-- Color-coding legend: X3D terminology <X3dNode  DEF='idName' field='value'/> matches XML terminology <XmlElement  DEF='idName' attribute='value'/>
(Light-blue background: event-based behavior node or statement) (Grey background inside box: inserted documentation) (Magenta background: X3D Extensibility)
-->

to top <!-- For additional help information about X3D scenes, please see X3D Tooltips, X3D Resources, and X3D Scene Authoring Hints. -->
