X3D Model Documentation: MH53EFuselage.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' MH53EFuselage.x3d '/>
  6            <meta name='description' content='MH-53E fuselage body created by extrusion. Notice the 20 degreee to port cantation of the tail pylon. Dimensions in proportion with fuselage.'/>
  7            <meta name='creator' content='LT Terry D. Norbraten, USN'/>
  8            <meta name='created' content='15 March 2004'/>
  9            <meta name='modified' content='17 June 2020'/>
 10            <meta name='reference' content=' https://www.fas.org/man/dod-101/sys/ac/h-53.htm '/>
 11            <meta name='Image' content='https://www.fas.org/man/dod-101/sys/ac/mh-53e-wasp-dr5.jpg'/>
 12            <meta name='Image' content='http://images.google.com/imgres?imgurl=gra.midco.net/mlgould/Helicopters/MH-53E%2520Sea%2520Dragon.jpg'/>
 13            <meta name='Image' content='http://www.history.navy.mil/planes/mh-53e.jpg'/>
 14            <meta name='Image' content='http://digilander.libero.it/31ATSG/MH-53E%20163057-41.jpg'/>
 15            <meta name='Image' content='http://www.ndu.edu/nwc/nwcCLIPART/US_NAVY/Equipment/Helicopters/MH-53E(Sea-Dragon)/MH53ESeaDragon01.jpg'/>
 16            <meta name='subject' content='MH-53E Sea Dragon Fuselage'/>
 17            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/AircraftHelicopters/MH53ESeaDragonUnitedStates/MH53EFuselage.x3d '/>
 18            <meta name='generator' content=' X3D-Edit, https://www.web3d.org/x3d/translation/README.X3D-Edit.html '/>
 19            <meta name='license' content='../../license.html'/>
 20       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: Aft, Cockpit, CockpitImage, Fuselage, GunnersWindow, Main, PortAft, PortMid, PylonStabilizer, StarboardAccessLower, StarboardAccessUpper, StarboardAft, StarboardMid, TailPylon, TailRotorGearbox, TailStrut, Upper, UpperAft, Windscreen

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2, Viewpoint_3
-->
 21       <Scene>
 22            <WorldInfo title='MH53EFuselage.x3d'/>
 23            <Group DEF='Fuselage'>
 24                 <Transform scale='1 .9 .89' translation='0 .98 -1.48'>
 25                      <Shape DEF='Upper'>
 26                           <Appearance>
 27                                <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
 28                           </Appearance>
 29                           <Extrusion creaseAngle='.9' crossSection='-.0335749 -1.53357 -.533575 -1.53357 -.533575 4.86643 -.422015 4.91448 -.335685 4.93258 -.271015 4.93358 -.210305 4.92333 -.153585 4.90246 -.100895 4.87162 -.0407649 4.82007 .022895 4.74077 .085265 4.627 .151745 4.43139 .166425 4.36643 .334615 3.7039 .441255 2.98398 .466425 1.66643 .302505 -.169395 -.0335749 -1.53357' spine='.5 .5 0 -.5 .5 0'/>
 30                      </Shape>
 31                 </Transform>
 32                 <Shape DEF='Main'>
 33                      <Appearance>
 34                           <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
 35                      </Appearance>
 36                      <Extrusion beginCap='false' creaseAngle='.628' crossSection='.8 .8 1 .6 1 -.8 .8 -1 -.8 -1 -1 -.8 -1 .6 -.8 .8 -.55048 .955001 .571611 .946369 .8 .8' endCap='false' solid='false' spine='0 0 2.85 0 0 -2.85'/>
 37                 </Shape>
 38                 <Transform DEF='Cockpit' translation='0 -0.4 3.55'>
 39                      <Shape>
 40                           <Appearance>
 41                                <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
 42                           </Appearance>
 43                           <Extrusion creaseAngle='1.05' crossSection='.8 1.2 1 1 1 -.4 .8 -.6 -.8 -.6 -1 -.4 -1 1 -.8 1.2 -.55048 1.355 .571611 1.34637 .8 1.2' endCap='false' scale='.1 .1 .3109 .3109 .3931 .3931 .46 .46 .5217 .5217 .5886 .5886 .6606 .6606 .748 .748 .8663 .8663 1 1' solid='false' spine='0 0 .8 0 0 .75011 0 0 .711045 0 0 .663734 0 0 .604192 0 0 .518998 0 0 .399016 0 0 .207394 0 0 -.146099 0 0 -.7'/>
 44                      </Shape>
 45                      <Transform DEF='CockpitImage' scale='0.99 0.99 0.99' translation='0 0 -0.7'>
 46                           <Shape>
 47                                <Appearance>
 48                                     <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>

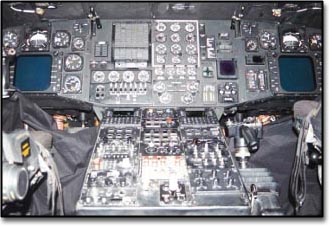

 49                                     <ImageTexture   url=' "MH-53ECockpit.jpg " "https://www.web3d.org/x3d/content/examples/Savage/AircraftHelicopters/MH53ESeaDragonUnitedStates/MH-53ECockpit.jpg " '/>
 50                                     <TextureTransform scale='-1 1' translation='-.986 .0125'/>
 51                                </Appearance>
 52                                <Extrusion beginCap='false' creaseAngle='1.05' crossSection='.8 1.2 1 1 1 -.4 .8 -.6 -.8 -.6 -1 -.4 -1 1 -.8 1.2 -.55048 1.355 .571611 1.34637 .8 1.2' solid='false' spine='0 .00612245 -.693878 0 .00612245 -.706122'/>
 53                           </Shape>
 54                      </Transform>
 55                 </Transform>
 56
               <!-- Transform GunnersWindow is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                <Transform DEF='GunnersWindow' rotation='0 1 0 1.571' translation='1.0005 0 2.3'>
 57                      <Shape DEF='Windscreen'>
 58                           <Rectangle2D size='0.4 0.6'/>
 59                           <Appearance>
 60                                <Material diffuseColor='0 0 0' shininess='.5'/>
 61                           </Appearance>
 62                      </Shape>
 63                 </Transform>
 64
               <!-- Transform PortMid is a DEF node that has 1 USE node: USE_1 -->
                <Transform DEF='PortMid' scale='1 0.7 0.8' translation='0 0 -3.3'>
 65                      <Transform USE='GunnersWindow'/>
 66                 </Transform>
 67
               <!-- Transform PortAft is a DEF node that has 1 USE node: USE_1 -->
                <Transform DEF='PortAft' scale='1 0.7 0.8' translation='0 0 -4.3'>
 68                      <Transform USE='GunnersWindow'/>
 69                 </Transform>
 70                 <Transform DEF='StarboardAccessUpper' scale='1 0.7 1' translation='-2.001 0 0'>
 71                      <Transform USE='GunnersWindow'/>
 72                 </Transform>
 73                 <Transform DEF='StarboardAccessLower' scale='1 .4 0.395' translation='-1.005 -0.6 2.1'>
 74                      <Shape>
 75                           <Appearance>
 76                                <Material diffuseColor='0 0 0' shininess='.5'/>
 77                           </Appearance>
 78                           <IndexedLineSet colorPerVertex='false' coordIndex='0 1 2 3 4 -1'>
 79                                <Coordinate point='0.0 0.0 0.0 0.0 0.0 1.0 0.0 1.0 1.0 0.0 1.0 0.0 0.0 0.0 0.0'/>
 80                           </IndexedLineSet>
 81                      </Shape>
 82                 </Transform>
 83                 <Transform DEF='StarboardMid' translation='-2.005 0 0'>
 84                      <Transform USE='PortMid'/>
 85                 </Transform>
 86                 <Transform DEF='StarboardAft' translation='-2.005 0 0'>
 87                      <Transform USE='PortAft'/>
 88                 </Transform>
 89                 <Transform rotation='0 1 0 1.571' translation='0.02 0.37 -6.54'>
 90                      <Shape DEF='Aft'>
 91                           <Appearance>
 92                                <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
 93                           </Appearance>
 94                           <Extrusion beginCap='false' creaseAngle='.628' crossSection='1.9775 -.8225 1.7775 -1.0225 .3775 -1.0225 .1775 -.8225 .0224995 -.57298 .0311315 .549111 .1775 .777501 .3775 .9775 1.7775 .9775 1.9775 .777501' scale='1 1 .9669 .9669 .7915 .7915 .7 .7 .4527 .4527 .3517 .3517 .3 .3 .1254 .1254 .1118 .1118 .1072 .1072 .1045 .1045 .1032 .1032 .1019 .1019 .1006 .1006 .1 .1' solid='false' spine='-3.7 .6 0 -3.57279 .6 0 -2.3966 .6 0 -1.9 .6 0 -.976534 .6 0 -.45138 .6 0 0 .6 0 3.09134 .6 0 3.17433 .6 0 3.19015 .6 0 3.1959 .6 0 3.19785 .6 0 3.19919 .6 0 3.19989 .6 0 3.2 .6 0'/>
 95                      </Shape>
 96                 </Transform>
 97                 <Transform rotation='0 0 1 3.142' scale='1 .46 1' translation='-.01 2.05 -5.25'>
 98                      <Shape DEF='UpperAft'>
 99                           <Appearance>
100                                <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
101                           </Appearance>
102                           <Extrusion beginCap='false' creaseAngle='.628' crossSection='.5 -1 -.5 -1 -.5 0 .5 0 .5 -1' scale='1 1 .1 .1' solid='false' spine='-.0098987 2.4033 2.4066 -.00329957 2.4033 -2.4'/>
103                      </Shape>
104                 </Transform>
105                 <Transform rotation='0 0 1 -0.349' scale='1 1 1.2' translation='0.48 2.25 -10.2'>
106                      <Shape DEF='TailPylon'>
107                           <Appearance>
108                                <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
109                           </Appearance>
110                           <Extrusion ccw='false' convex='false' creaseAngle='.628' crossSection='.655971 -.248586 .655339 -.246093 .651563 -.242427 .539975 -.206212 -1.57486 .396217 -1.63932 .445531 -1.64109 1.85141 -1.44149 1.80405 1.05597 .351414 1.27014 .124608 1.35907 -.114254 1.35597 -.448586 1.24545 -.754414 1.07399 -.945112 .855971 -1.04859 .793477 -1.0518 .748985 -1.03363 .704366 -.986023 .650942 -.83059 .655971 -.248586' solid='false' spine='.1 .2 0 -.1 .2 0'/>
111                      </Shape>
112                      <Transform rotation='1 0 0 -0.349' scale='1 1.12 1.6' translation='0 1.19 -0.5'>
113                           <Shape DEF='TailRotorGearbox'>
114                                <Appearance>
115                                     <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
116                                </Appearance>
117                                <Sphere radius='0.3'/>
118                           </Shape>
119                      </Transform>
120                      <Transform rotation='1 0 0 1.571' translation='-1.5 0.4 0.4'>
121                           <Transform rotation='0 1 0 0.349'>
122                                <Shape DEF='PylonStabilizer'>
123                                     <Appearance>
124                                          <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
125                                     </Appearance>
126                                     <Extrusion ccw='false' creaseAngle='1.05' crossSection='-.1 0 .113389 .0259362 .122774 .0329467 .124196 .0373062 .123531 .0402589 .120283 .0447364 .103393 .0552636 -.1 .1 -1 .1 -1.22141 .0635873 -1.23047 .0545683 -1.23096 .0484758 -1.22706 .0424007 -1.21305 .0334731 -1.04187 .00278435 -1 0 -.1 0' scale='1 1 .7 .7 .4 .4' spine='1.5 0 0 0 0 0 -2.02 0 0'/>
127                                </Shape>
128                           </Transform>
129                      </Transform>
130                      <Transform rotation='0 0 1 0.798' translation='-0.7 -0.31 0.4'>
131                           <Shape DEF='TailStrut'>
132                                <Appearance>
133                                     <Material diffuseColor='.208 .388 .463' emissiveColor='.0471 .0863 0'/>
134                                </Appearance>
135                                <Cylinder radius='0.08'/>
136                           </Shape>
137                      </Transform>
138                 </Transform>
139            </Group>
140            <Viewpoint description='Fuselage Front, level'/>
141            <Viewpoint description='Fuselage Left, leve sideview' orientation='0 1 0 1.571' position='15 0 0'/>
142            <Viewpoint description='Fuselage Right, level sideview' orientation='0 -1 0 1.571' position='-15 0 0'/>
143       </Scene>
144  </X3D>
<!--
<!-- -->
