X3D Model Documentation: NurbsSweptSurfaceExample.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 4.0//EN" "https://www.web3d.org/specifications/x3d-4.0.dtd">
  3  <X3D profile='Interchange' version='4.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-4.0.xsd'>
  4       <head>
  5            <component level='3' name='NURBS'/>
  6            <meta name='title' content=' NurbsSweptSurfaceExample.x3d '/>
  7            <meta name='description' content='X3D Architecture example: NurbsSweptSurface demonstration.'/>
  8            <meta name='creator' content='Doug Sanden and Don Brutzman'/>
  9            <meta name='created' content='13 April 2022'/>
 10            <meta name='modified' content='28 September 2025'/>

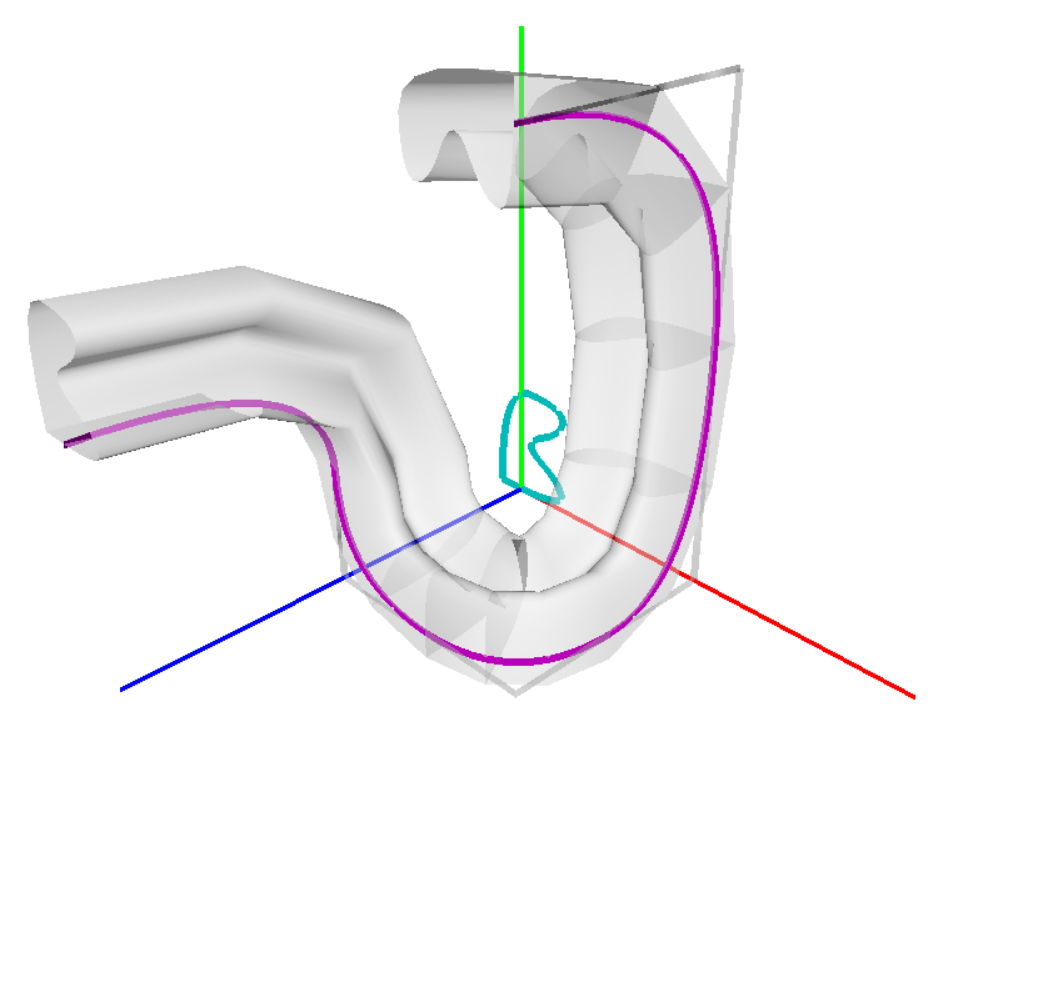

 11            <meta name='Image' content='NurbsSweptSurfaceExample.png'/>
 12            <meta name='specificationSection' content='X3D Architecture, 27 NURBS component, 27.4.11 NurbsSweptSurface'/>
 13            <meta name='specificationUrl' content='https://www.web3d.org/specifications/X3Dv4/ISO-IEC19775-1v4-IS/Part01/components/nurbs.html#NurbsSweptSurfaceExample'/>
 14            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Basic/X3dSpecifications/NurbsSweptSurfaceExample.x3d '/>
 15            <meta name='generator' content='X3D-Edit 4.0, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 16            <meta name='license' content='../license.html'/>
 17       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: CROSSSECTION, CYAN, GRAY, MAGENTA, TRAJECTORY, TRAJECTORYCONTROLLINES, TRAJECTORYCONTROLPTS

Index for Viewpoint node: Viewpoint_1
-->
 18       <Scene>
 19            <Group>
 20                 <Shape>
 21                      <LineSet vertexCount='2' containerField='geometry'>
 22                           <Coordinate point='0 0 0 4 0 0'/>
 23                      </LineSet>
 24                      <Appearance>
 25                           <Material emissiveColor='1 0 0'/>
 26                           <LineProperties linewidthScaleFactor='4' containerField='lineProperties'/>
 27                      </Appearance>
 28                 </Shape>
 29                 <Shape>
 30                      <LineSet vertexCount='2' containerField='geometry'>
 31                           <Coordinate point='0 0 0 0 4 0'/>
 32                      </LineSet>
 33                      <Appearance>
 34                           <Material emissiveColor='0 1 0'/>
 35                           <LineProperties linewidthScaleFactor='4' containerField='lineProperties'/>
 36                      </Appearance>
 37                 </Shape>
 38                 <Shape>
 39                      <LineSet vertexCount='2' containerField='geometry'>
 40                           <Coordinate point='0 0 0 0 0 4'/>
 41                      </LineSet>
 42                      <Appearance>
 43                           <Material emissiveColor='0 0 1'/>
 44                           <LineProperties linewidthScaleFactor='4' containerField='lineProperties'/>
 45                      </Appearance>
 46                 </Shape>
 47            </Group>
 48            <Background skyColor='1 1 1' transparency='1.0'/>
 49            <Viewpoint/>
 50            <Transform>
 51                 <Shape>
 52                      <Appearance>
 53                           <Material transparency='.5'/>
 54                      </Appearance>
 55                      <NurbsSweptSurface solid='false' containerField='geometry'>
 56
                         <!-- NurbsCurve TRAJECTORY is a DEF node that has 1 USE node: USE_1 -->
                          <NurbsCurve DEF='TRAJECTORY' containerField='trajectoryCurve' knot='0 0 0 1 2 3 4 5 5 5' weight='1 1 1 1 1 1 1'>
 57
                              <!-- Coordinate TRAJECTORYCONTROLPTS is a DEF node that has 1 USE node: USE_1 -->
                               <Coordinate DEF='TRAJECTORYCONTROLPTS' containerField='controlPoint' point='0 2 4 0 2 2 0 0 2 2 0 2 2 0 0 2 4 0 2 4 2'/>
 58                                <!-- Coordinate DEF='TRAJECTORYCONTROLPTS' containerField='controlPoint' point='4 0 2, 2 0 2, 2 0 0, 2 2 0, 0 2 0, 0 2 4, 2 2 4' / -->
 59                           </NurbsCurve>
 60                           <NurbsCurve2D containerField='crossSectionCurve' controlPoint='-.25 0 .5 0 .5 .25 0 .5 .5 .75 .5 1 -.25 1 -.25 0' knot='0 0 0 1 2 3 4 5 6 6 6' tessellation='30' weight='1 1 1 1 1 1 1 1'/>
 61                      </NurbsSweptSurface>
 62                 </Shape>
 63            </Transform>
 64            <Transform>
 65                 <Shape>
 66                      <Appearance>
 67                           <Material DEF='CYAN' diffuseColor='0 .8 .8'/>
 68                           <LineProperties linewidthScaleFactor='6' containerField='lineProperties'/>
 69                      </Appearance>
 70                      <!-- To convert a NurbsCurve2D control curve to a displayable NurbsCurve 1. rename element NurbsCurve2D -> NurbsCurve 2. cut controlPoint= field and paste into child node CoordinateDouble point field 3. edit point field adding a 3rd (z) = 0 to each xy point -->
 71                      <NurbsCurve DEF='CROSSSECTION' knot='0 0 0 1 2 3 4 5 6 6 6' weight='1 1 1 1 1 1 1 1' containerField='geometry'>
 72                           <CoordinateDouble containerField='controlPoint' point='-0.25 0 0 0.5 0 0 0.5 0.25 0 0 0.5 0 0.5 0.75 0 0.5 1 0 -0.25 1 0 -0.25 0 0'>
 73                                <!-- point array (8 tuples, 24 total doubles) has closed geometry with coincident endpoints -->
 74                           </CoordinateDouble>
 75                      </NurbsCurve>
 76                 </Shape>
 77                 <Shape>
 78                      <Appearance>
 79                           <Material DEF='MAGENTA' diffuseColor='.8 0 .8'/>
 80                           <LineProperties linewidthScaleFactor='6' containerField='lineProperties'/>
 81                      </Appearance>
 82                      <NurbsCurve USE='TRAJECTORY' containerField='geometry'/>
 83                 </Shape>
 84                 <Shape>
 85                      <Appearance>
 86                           <Material DEF='GRAY' diffuseColor='.5 .5 .5' transparency='.5'/>
 87                           <LineProperties linewidthScaleFactor='6' containerField='lineProperties'/>
 88                      </Appearance>
 89                      <NurbsCurve DEF='TRAJECTORYCONTROLLINES' knot='0 0 1 2 3 4 5 6 6' order='2' weight='1 1 1 1 1 1 1' containerField='geometry'>
 90                           <Coordinate USE='TRAJECTORYCONTROLPTS' containerField='controlPoint'/>
 91                      </NurbsCurve>
 92                 </Shape>
 93            </Transform>
 94       </Scene>
 95  </X3D>
<!--
<!-- -->
