X3D Model Documentation: DuttonVillage.x3d go to online X3D Example Archives model page

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='https://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' DuttonVillage.x3d '/>
  6            <meta name='creator' content='LT Allen Dutton'/>
  7            <meta name='modified' content='20 October 2019'/>
  8            <meta name='description' content='Primitive village. Move mouse over the hut roofs to see a demonstration of sensors and interpolators'/>
  9            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/DuttonVillage.x3d '/>
 10            <meta name='generator' content='X3D-Edit 3.3, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 11            <meta name='license' content='../license.html'/>
 12       </head>
<!--

Event Graph ROUTE Table shows event connections.

--> <!-- to top DEF nodes index: BROWN, CLOCK, CONE_TREE, HUT, MyTouchSensor, ROOF_TRANSFORM, RoofRotateInterpolator, RoofTranslateInterpolator, SPHERE_TREE, wood, YELLOW

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2

-->
 13       <Scene>
 14            <WorldInfo title='DuttonVillage.x3d'/>

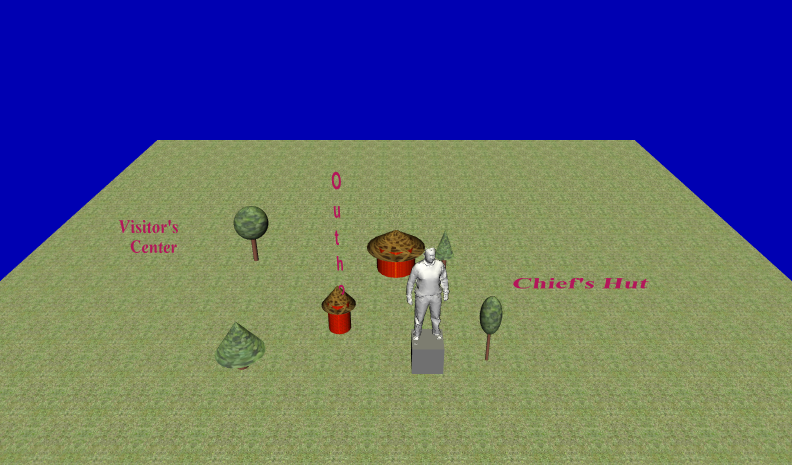

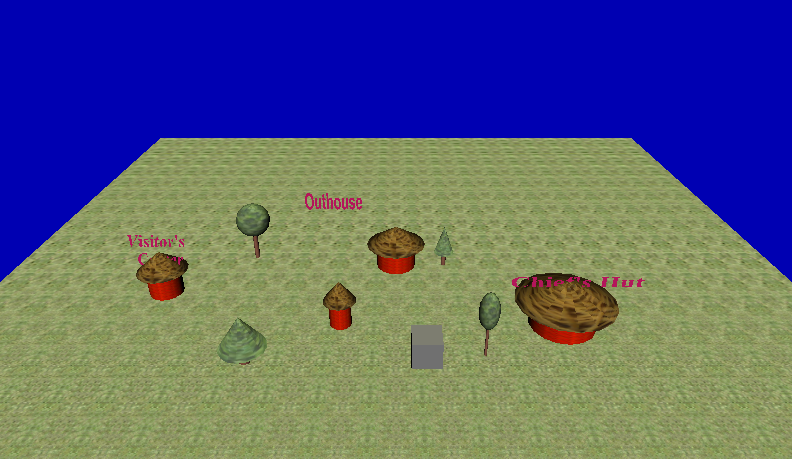

 15            <Viewpoint description='View from 80m away' orientation='-1 0 0 0.5' position='0 60 100'/>
 16            <Viewpoint description='Default viewpoint at (0 0 10) is way too close!! That is a bad place to be, provide a replacement viewpoint instead.'/>
 17            <Background skyColor='0 0 .7'/>
 18            <DirectionalLight color='1 1 0.8' direction='0 -1 0' intensity='0.5'/>
 19            <Group>
 20                 <Transform translation='0 -3.5 0'>
 21                      <Shape>
 22                           <Appearance>
 23                                <Material diffuseColor='0 .7 0'/>
 24                                <ImageTexture   url=' "grass.jpg"image preview "https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/grass.jpg"image preview '/>
 25                                <TextureTransform scale='20 20'/>
 26                           </Appearance>
 27                           <Box size='160 1 160'/>
 28                      </Shape>
 29                 </Transform>
 30            </Group>
 31            <Group>
 32                 <Transform rotation='0 1 0 2.7' scale='0.01 0.01 0.01' translation='5 12.3 30'>
 33  go to online X3D Example Archives model page                     <Inline   url=' "AllenDutton.x3d" "https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/AllenDutton.x3d" "AllenDutton.wrl" "https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/AllenDutton.wrl"'/>
 34                 </Transform>
 35                 <Transform translation='5 0 30'>
 36                      <Shape>
 37                           <Box size='5 5 5'/>
 38                           <Appearance>
 39                                <Material diffuseColor='0.5 0.5 0.5'/>
 40                           </Appearance>
 41                      </Shape>
 42                 </Transform>
 43            </Group>
 44
          <!-- Group HUT is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
           <Group DEF='HUT'>
 45                 <Shape>
 46                      <Appearance>
 47
                         <!-- Material BROWN is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                          <Material DEF='BROWN' diffuseColor='0.5 0.4 0.3'/>
 48                           <ImageTexture   url=' "wood.gif"image preview "https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/grass.jpg"image preview '/>
 49                           <TextureTransform rotation='1.57079' scale='1.0 4.0'/>
 50                      </Appearance>
 51                      <Cylinder bottom='false' height='6' radius='4' top='false'/>
 52                 </Shape>
 53
               <!-- ROUTE information for ROOF_TRANSFORM node:  [from RoofRotateInterpolator.value_changed to set_rotation ] [from RoofTranslateInterpolator.value_changed to set_translation ] -->
                <Transform DEF='ROOF_TRANSFORM' translation='0 4 0'>
 54                      <Shape>
 55                           <Appearance>
 56                                <Material DEF='YELLOW' diffuseColor='0.8 0.8 0'/>
 57                                <ImageTexture   url=' "straw.jpg"image preview "https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/grass.jpg"image preview '/>
 58                           </Appearance>
 59                           <Cone bottomRadius='6' height='4'/>
 60                      </Shape>
 61
                    <!-- ROUTE information for MyTouchSensor node:  [from isOver to CLOCK.set_enabled ] -->
                     <TouchSensor DEF='MyTouchSensor'/>
 62                 </Transform>
 63
               <!-- ROUTE information for CLOCK node:  [from MyTouchSensor.isOver to set_enabled ] [from fraction_changed to RoofRotateInterpolator.set_fraction ] [from fraction_changed to RoofTranslateInterpolator.set_fraction ] -->
                <TimeSensor DEF='CLOCK' cycleInterval='4' enabled='false' loop='true'/>
 64
               <!-- ROUTE information for RoofRotateInterpolator node:  [from CLOCK.fraction_changed to set_fraction ] [from value_changed to ROOF_TRANSFORM.set_rotation ] -->
                <OrientationInterpolator DEF='RoofRotateInterpolator' key='0.0 0.50 1.0' keyValue='0.0 1.0 0.0 0.0 0.0 1.0 0.0 3.14 0.0 1.0 0.0 6.28'/>
 65
               <!-- ROUTE information for RoofTranslateInterpolator node:  [from CLOCK.fraction_changed to set_fraction ] [from value_changed to ROOF_TRANSFORM.set_translation ] -->
                <PositionInterpolator DEF='RoofTranslateInterpolator' key='0.0 0.5 1.0' keyValue='0.0 4.0 0.0 0.0 8.0 0.0 0.0 4.0 0.0'/>
 66            </Group>
 67
          <!-- Group CONE_TREE is a DEF node that has 1 USE node: USE_1 -->
           <Group DEF='CONE_TREE'>
 68                 <Transform translation='10 0 0'>
 69                      <Shape>
 70                           <Appearance>
 71                                <Material USE='BROWN'/>
 72
                              <!-- ImageTexture wood is a DEF node that has 1 USE node: USE_1 -->
                               <ImageTexture DEF='wood'   url=' "wood.jpg"image preview "https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/wood.jpg"image preview '/>
 73                           </Appearance>
 74                           <Cylinder bottom='false' height='6' radius='0.5' top='false'/>
 75                      </Shape>
 76                 </Transform>
 77                 <Transform translation='10 3 0'>
 78                      <Shape>
 79                           <Appearance>
 80                                <Material diffuseColor='0 .3 0'/>
 81                                <ImageTexture   url=' "leaves.jpg"image preview "https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/leaves.jpg"image preview '/>
 82                           </Appearance>
 83                           <Cone bottomRadius='2' height='6'/>
 84                      </Shape>
 85                 </Transform>
 86            </Group>
 87
          <!-- Group SPHERE_TREE is a DEF node that has 1 USE node: USE_1 -->
           <Group DEF='SPHERE_TREE'>
 88                 <Transform translation='-30 0 -3'>
 89                      <Shape>
 90                           <Appearance>
 91                                <Material USE='BROWN'/>
 92                                <ImageTexture USE='wood'/>
 93                           </Appearance>
 94                           <Cylinder bottom='false' height='6' radius='0.5' top='false'/>
 95                      </Shape>
 96                 </Transform>
 97                 <Transform translation='-30 6 -3'>
 98                      <Shape>
 99                           <Appearance>
100                                <Material diffuseColor='0 .3 0'/>
101                                <ImageTexture   url=' "leaves.jpg"image preview "https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/leaves.jpg"image preview '/>
102                           </Appearance>
103                           <Sphere radius='3.5'/>
104                      </Shape>
105                 </Transform>
106            </Group>
107            <Group>
108                 <Transform scale='.8 1 .8' translation='-45 0 10'>
109                      <Group USE='HUT'/>
110                      <Transform translation='0 11 0'>
111                           <Shape>
112                                <Text string='"Visitor's" "Center"'>
113                                     <FontStyle justify='"MIDDLE" "MIDDLE"' size='5.0' style='BOLDITALIC'/>
114                                </Text>
115                                <Appearance>
116                                     <Material diffuseColor='0.8 0.1 0.4'/>
117                                </Appearance>
118                           </Shape>
119                      </Transform>
120                 </Transform>
121            </Group>
122            <Group>
123                 <Transform scale='1.5 1 1.5' translation='30 0 20'>
124                      <Group USE='HUT'/>
125                      <Transform translation='1 8 0'>
126                           <Shape>
127                                <Text string='"Chief's Hut"'>
128                                     <FontStyle justify='"MIDDLE" "MIDDLE"' size='4.0' style='BOLD'/>
129                                </Text>
130                                <Appearance>
131                                     <Material diffuseColor='0.8 0.1 0.4'/>
132                                </Appearance>
133                           </Shape>
134                      </Transform>
135                 </Transform>
136            </Group>
137            <Group>
138                 <Transform scale='.5 1 .5' translation='-10 0 20'>
139                      <Group USE='HUT'/>
140                      <Transform translation='0 24 0'>
141                           <Shape>
142                                <Text string='"Outhouse"'>
143                                     <FontStyle family='"SANS"' horizontal='false' justify='"MIDDLE" "MIDDLE"' size='5.0' style='BOLD'/>
144                                </Text>
145                                <Appearance>
146                                     <Material diffuseColor='0.8 0.1 0.4'/>
147                                </Appearance>
148                           </Shape>
149                      </Transform>
150                 </Transform>
151            </Group>
152            <Group>
153                 <Transform scale='0.5 1.0 0.5' translation='30 0 30'>
154                      <Group USE='SPHERE_TREE'/>
155                 </Transform>
156            </Group>
157            <Group>
158                 <Transform scale='2 1.0 2' translation='-45 0 30'>
159                      <Group USE='CONE_TREE'/>
160                 </Transform>
161            </Group>
162            < ROUTE  fromNode='MyTouchSensor' fromField='isOver' toNode='CLOCK' toField='set_enabled'/>
163            < ROUTE  fromNode='CLOCK' fromField='fraction_changed' toNode='RoofRotateInterpolator' toField='set_fraction'/>
164            < ROUTE  fromNode='RoofRotateInterpolator' fromField='value_changed' toNode='ROOF_TRANSFORM' toField='set_rotation'/>
165            < ROUTE  fromNode='CLOCK' fromField='fraction_changed' toNode='RoofTranslateInterpolator' toField='set_fraction'/>
166            < ROUTE  fromNode='RoofTranslateInterpolator' fromField='value_changed' toNode='ROOF_TRANSFORM' toField='set_translation'/>
167       </Scene>
168  </X3D>
<!--

Event Graph ROUTE Table shows event connections.

--> <!-- to top DEF nodes index: BROWN, CLOCK, CONE_TREE, HUT, MyTouchSensor, ROOF_TRANSFORM, RoofRotateInterpolator, RoofTranslateInterpolator, SPHERE_TREE, wood, YELLOW

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2

-->

X3D Tooltips element index: to top Appearance, Background, Box, Cone, Cylinder, DirectionalLight, FontStyle, Group, head, ImageTexture, Inline, Material, meta, OrientationInterpolator, PositionInterpolator, ROUTE, Scene, Shape, Sphere, Text, TextureTransform, TimeSensor, TouchSensor, Transform, Viewpoint, WorldInfo, X3D,
plus documentation for accessType definitions, type definitions, XML data types, and field types

🔖   Event Graph ROUTE Table entries with 4 ROUTE connections, showing X3D event-model relationships for this scene.

Each row with a ROUTE statement shows an event cascade that may occur during a single timestamp interval between frame renderings, performed as part of the X3D execution model.

MyTouchSensor
TouchSensor
isOver
SFBool
→
ROUTE
event to
(1)
CLOCK
TimeSensor
set_enabled
SFBool 		then
from
same
node 		CLOCK
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
RoofRotateInterpolator
OrientationInterpolator
set_fraction
SFFloat 		then
from
same
node 		RoofRotateInterpolator
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
ROOF_TRANSFORM
Transform
set_rotation
SFRotation
  then
from
same
node 		CLOCK
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
RoofTranslateInterpolator
PositionInterpolator
set_fraction
SFFloat 		then
from
same
node 		RoofTranslateInterpolator
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
ROOF_TRANSFORM
Transform
set_translation
SFVec3f

CLOCK
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(1)
RoofRotateInterpolator
OrientationInterpolator
set_fraction
SFFloat 		then
from
same
node 		RoofRotateInterpolator
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(2)
ROOF_TRANSFORM
Transform
set_rotation
SFRotation
CLOCK
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(1)
RoofTranslateInterpolator
PositionInterpolator
set_fraction
SFFloat 		then
from
same
node 		RoofTranslateInterpolator
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(2)
ROOF_TRANSFORM
Transform
set_translation
SFVec3f

Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets.
Have fun with X3D! 😀
-->
go to online X3D Example Archives model page <!-- Online at
https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/DuttonVillageIndex.html -->
<!-- SourceForge version control Version control at
https://sourceforge.net/p/x3d/code/HEAD/tree/www.web3d.org/x3d/content/examples/Basic/StudentProjects/DuttonVillage.x3d -->

<!-- Color-coding legend: X3D terminology <X3dNode DEF='idName' field='value'/> matches XML terminology <XmlElement DEF='idName' attribute='value'/>
(Light-blue background: event-based behavior node or statement) (Grey background inside box: inserted documentation) (Magenta background: X3D Extensibility)
-->

to top <!-- For additional help information about X3D scenes, please see X3D Tooltips, X3D Resources, and X3D Scene Authoring Hints. -->
