X3D Model Documentation: ScriptComplexStateEvents.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Immersive' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <meta name='title' content=' ScriptComplexStateEvents.x3d '/>
  6            <meta name='description' content='A lamp with 4 intensities (off low medium high) and a push-button switcher, all controlled by a Script node.'/>
  7            <meta name='creator' content='Leonard Daly and Don Brutzman'/>
  8            <meta name='created' content='10 June 2006'/>
  9            <meta name='modified' content='20 October 2019'/>
 10            <meta name='reference' content='https://X3dGraphics.com'/>
 11            <meta name='reference' content=' https://www.web3d.org/x3d/content/examples/X3dResources.html '/>
 12            <meta name='rights' content='Copyright 2006, Daly Realism and Don Brutzman'/>
 13            <meta name='subject' content='X3D book, X3D graphics, X3D-Edit, http://www.x3dGraphics.com'/>
 14            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/X3dForWebAuthors/Chapter09EventUtilitiesScripting/ScriptComplexStateEvents.x3d '/>
 15            <meta name='generator' content='X3D-Edit 3.3, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 16            <meta name='license' content='../license.html'/>
 17       </head>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: Base, Bulb, Button, ButtonMover, ButtonTimer, ButtonTouch, ControlBox, ControlButton, ControlScript, HighAppearance, Lamp, LightBulbMaterial, LowAppearance, MediumAppearance, OffAppearance, PushBox, TextStyle, TextSwitch

Index for Viewpoint node: Viewpoint_1
-->
 18       <Scene>
 19            <WorldInfo title='ScriptComplexStateEvents.x3d'/>
 20            <Background skyColor='1 1 1'/>

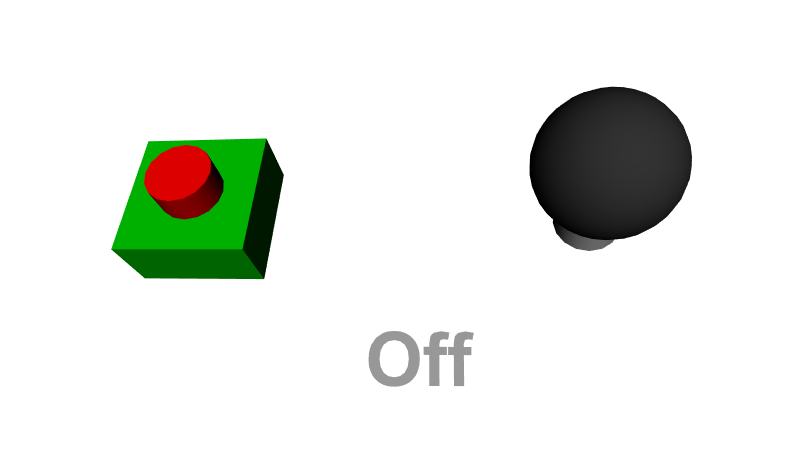

 21            <Viewpoint description='Control 3-way lamp' orientation='-0.993 0.101 -0.063 1.06' position='0.06 3.63 2.29'/>
 22            <Transform DEF='PushBox' translation='-2 0 0'>
 23                 <Transform DEF='ControlBox'>
 24                      <Shape>
 25                           <Appearance>
 26                                <Material diffuseColor='0 .8 0'/>
 27                           </Appearance>
 28                           <Box size='1 .5 1'/>
 29                      </Shape>
 30                 </Transform>
 31
               <!-- ROUTE information for ControlButton node:  [from ButtonMover.value_changed to translation ] -->
                <Transform DEF='ControlButton' translation='0 .25 0'>
 32
                    <!-- ROUTE information for ButtonTouch node:  [from touchTime to ButtonTimer.startTime ] -->
                     <TouchSensor DEF='ButtonTouch' description='Push button to change state'/>
 33                      <Shape>
 34                           <Appearance>
 35                                <Material diffuseColor='1 0 0'/>
 36                           </Appearance>
 37                           <Cylinder DEF='Button' bottom='false' height='.5' radius='.25'/>
 38                      </Shape>
 39
                    <!-- ROUTE information for ButtonMover node:  [from ButtonTimer.fraction_changed to set_fraction ] [from value_changed to ControlButton.translation ] -->
                     <PositionInterpolator DEF='ButtonMover' key='0 .5 1' keyValue='0 .25 0 0 .05 0 0 .25 0'/>
 40
                    <!-- ROUTE information for ButtonTimer node:  [from ButtonTouch.touchTime to startTime ] [from fraction_changed to ButtonMover.set_fraction ] [from isActive to ControlScript.buttonMotionDone ] -->
                     <TimeSensor DEF='ButtonTimer' cycleInterval='.3' stopTime='1'/>
 41                      < ROUTE  fromNode='ButtonTouch' fromField='touchTime' toNode='ButtonTimer' toField='startTime'/>
 42                      < ROUTE  fromNode='ButtonTimer' fromField='fraction_changed' toNode='ButtonMover' toField='set_fraction'/>
 43                      < ROUTE  fromNode='ButtonMover' fromField='value_changed' toNode='ControlButton' toField='translation'/>
 44                 </Transform>
 45            </Transform>
 46            <Transform DEF='Lamp' translation='1 0 0'>
 47                 <Transform DEF='Base'>
 48                      <Shape>
 49                           <Appearance>
 50                                <Material/>
 51                           </Appearance>
 52                           <Cylinder height='.5' radius='.25'/>
 53                      </Shape>
 54                 </Transform>
 55                 <Transform DEF='Bulb' translation='0 .5 0'>
 56                      <Shape>
 57                           <Appearance>
 58                                <!-- be sure to match initial color of script so that toggling is smooth and predictable -->
 59
                              <!-- ROUTE information for LightBulbMaterial node:  [from ControlScript.lightBulbColor to diffuseColor ] -->
                               <Material DEF='LightBulbMaterial' diffuseColor='0.2 0.2 0.2'/>
 60                           </Appearance>
 61                           <Sphere radius='.5'/>
 62                      </Shape>
 63                 </Transform>
 64            </Transform>
 65
          <!-- ROUTE information for ControlScript node:  [from ButtonTimer.isActive to buttonMotionDone ] [from lightBulbColor to LightBulbMaterial.diffuseColor ] [from buttonPushCount to TextSwitch.whichChoice ] -->
           <Script DEF='ControlScript'   url=' "ScriptComplexStateEvents.js" "https://www.web3d.org/x3d/content/examples/X3dForWebAuthors/Chapter09EventUtilitiesScripting/ScriptComplexStateEvents.js" '>
 66                 <field name='buttonMotionDone' type='SFBool' accessType='inputOnly'/>
 67                 <field name='buttonPushCount' type='SFInt32' value='0' accessType='inputOutput'
                appinfo='the buttonPushCount value toggles 0..1..2..3 to represent four states, off/low/medium/high'/>
 68                 <field name='lightBulbColor' type='SFColor' accessType='outputOnly'
                appinfo='color of lightBulb indicates off/low/medium/high'/>
 69            </Script>
 70            < ROUTE  fromNode='ButtonTimer' fromField='isActive' toNode='ControlScript' toField='buttonMotionDone'/>
 71            < ROUTE  fromNode='ControlScript' fromField='lightBulbColor' toNode='LightBulbMaterial' toField='diffuseColor'/>
 72            <Transform translation='-1 -2 0'>
 73                 <Billboard axisOfRotation='0 0 0'>
 74
                    <!-- ROUTE information for TextSwitch node:  [from ControlScript.buttonPushCount to whichChoice ] -->
                     <Switch DEF='TextSwitch' whichChoice='0'>
 75                           <!-- States: 0=Off, 1=Low, 2=Medium, 3=High -->
 76                           <Shape>
 77                                <Text string='"Off"'>
 78
                                   <!-- FontStyle TextStyle is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                    <FontStyle DEF='TextStyle' family='"SANS"' justify='"BEGIN" "MIDDLE"' style='BOLD'/>
 79                                </Text>
 80                                <Appearance DEF='OffAppearance'>
 81                                     <Material diffuseColor='0.6 0.6 0.6'/>
 82                                </Appearance>
 83                           </Shape>
 84                           <Shape>
 85                                <Text string='"Low"'>
 86                                     <FontStyle USE='TextStyle'/>
 87                                </Text>
 88                                <Appearance DEF='LowAppearance'>
 89                                     <Material diffuseColor='1 0.6 0.6'/>
 90                                </Appearance>
 91                           </Shape>
 92                           <Shape>
 93                                <Text string='"Medium"'>
 94                                     <FontStyle USE='TextStyle'/>
 95                                </Text>
 96                                <Appearance DEF='MediumAppearance'>
 97                                     <Material diffuseColor='0.6 1 0.6'/>
 98                                </Appearance>
 99                           </Shape>
100                           <Shape>
101                                <Text string='"High"'>
102                                     <FontStyle USE='TextStyle'/>
103                                </Text>
104                                <Appearance DEF='HighAppearance'>
105                                     <Material diffuseColor='0.6 0.6 1'/>
106                                </Appearance>
107                           </Shape>
108                      </Switch>
109                 </Billboard>
110            </Transform>
111            < ROUTE  fromNode='ControlScript' fromField='buttonPushCount' toNode='TextSwitch' toField='whichChoice'/>
112       </Scene>
113  </X3D>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: Base, Bulb, Button, ButtonMover, ButtonTimer, ButtonTouch, ControlBox, ControlButton, ControlScript, HighAppearance, Lamp, LightBulbMaterial, LowAppearance, MediumAppearance, OffAppearance, PushBox, TextStyle, TextSwitch

Index for Viewpoint node: Viewpoint_1
-->
X3D Tooltips element index: Appearance, Background, Billboard, Box, Cylinder, field, FontStyle, head, Material, meta, PositionInterpolator, ROUTE, Scene, Script, Shape, Sphere, Switch, Text, TimeSensor, TouchSensor, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types

Event Graph ROUTE Table entries with 6 ROUTE connections total, showing X3D event-model relationships for this scene.

Each row shows an event cascade that may occur during a single timestamp interval between frame renderings, as part of the X3D execution model.

ButtonTouch
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ButtonTimer
TimeSensor
startTime
SFTime 		then


  		ButtonTimer
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
ButtonMover
PositionInterpolator
set_fraction
SFFloat 		then


  		ButtonMover
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
ControlButton
Transform
translation
SFVec3f
  then


  		ButtonTimer
TimeSensor
isActive
SFBool
→
ROUTE
event to
(2)
ControlScript
Script
buttonMotionDone
SFBool 		then


  		ControlScript
Script
buttonPushCount
SFInt32
→
ROUTE
event to
(3)
TextSwitch
Switch
whichChoice
SFInt32
  then


  		ControlScript
Script
lightBulbColor
SFColor
→
ROUTE
event to
(3)
LightBulbMaterial
Material
diffuseColor
SFColor


Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets. Have fun with X3D! 😀
-->
