X3D Model Documentation: Amraam.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' Amraam.x3d '/>
  6            <meta name='description' content='F16, Fighting Falcon, Turkish Air Force (TUAF) AIM120 AMRAAM missile'/>
  7            <meta name='creator' content='Murat ONDER, LTJG, Turkish Navy'/>
  8            <meta name='created' content='13 July 2003'/>
  9            <meta name='modified' content='16 January 2014'/>

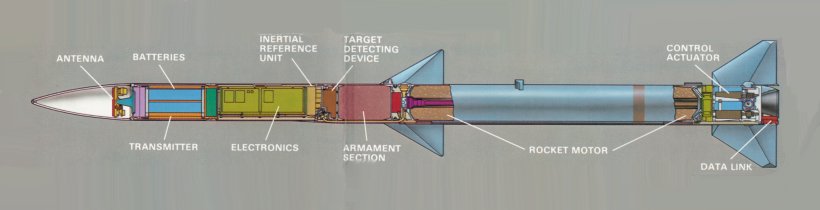

 10            <meta name='drawing' content='AmraamDrawing.jpg'/>

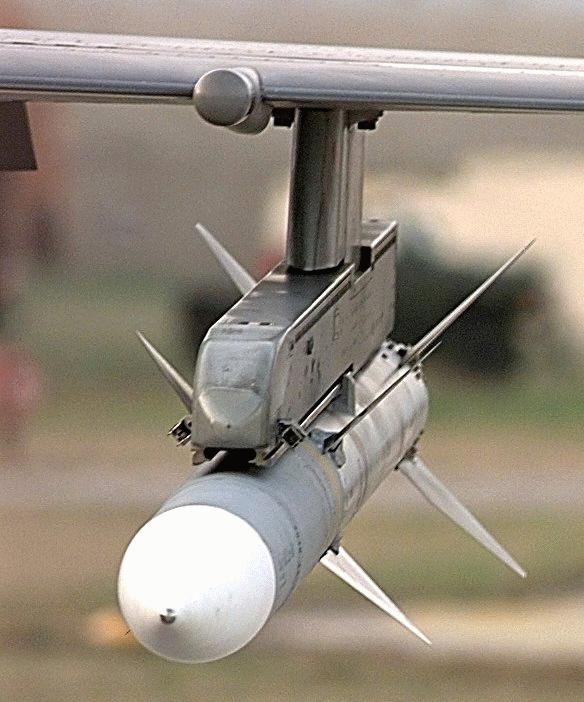

 11            <meta name='Image' content='Amraam1.jpg'/>

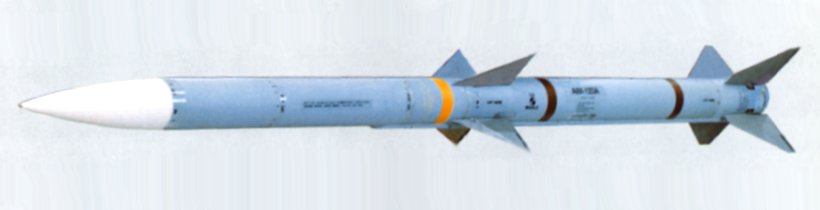

 12            <meta name='Image' content='Amraam2.jpg'/>
 13            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/Weapons/Missiles/Amraam.x3d '/>
 14            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 15            <meta name='license' content='../../license.html'/>
 16       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: AMRAAM_BODY, AMRAAM_CONE, BANDS, BFIN, BODY_COLOR, BOOSTER, BOOSTERFIN, FIN_COLOR, FINCOLOR, MID_FIN, MIDFIN
-->
 17       <Scene>
 18            <WorldInfo title='Amraam.x3d'/>
 19            <Transform rotation='0 0 1 -1.57' translation='3 0 0'>
 20                 <Transform translation='0 -2.775 0'>
 21                      <!-- AIM120 - AMRAAM BODY TRANSFORM -->
 22                      <Group DEF='AMRAAM_BODY'>
 23                           <Transform>
 24                                <Shape>
 25
                                   <!-- Appearance BODY_COLOR is a DEF node that has 1 USE node: USE_1 -->
                                    <Appearance DEF='BODY_COLOR'>
 26                                          <Material diffuseColor='1 1 1' shininess='.7' specularColor='1 1 1'/>
 27                                     </Appearance>
 28                                     <Cylinder height='5.56' radius='.25905'/>
 29                                </Shape>
 30                           </Transform>
 31                      </Group>
 32                 </Transform>
 33                 <Transform scale='1 2.5 1'>
 34                      <!-- AMRAAM CONE TRANSFORM -->
 35                      <Group DEF='AMRAAM_CONE'>
 36                           <Shape>
 37                                <Appearance>
 38                                     <Material diffuseColor='1 1 1'/>
 39                                </Appearance>
 40                                <Extrusion creaseAngle='1.785' crossSection='0.267 0.000 0.231 -0.134 0.134 -0.231 0.0 -0.267 -0.134 -0.231 -0.231 -0.134 -0.267 0.000 -0.231 0.134 -0.134 0.231 0.0 0.267 0.134 0.231 0.231 0.134 0.267 0.0' scale='1.00 1.00 0.87 0.87 0.70 0.70 0.50 0.50 0.25 0.25 0.01 0.01' spine='0.00 0.00 0.00 0.00 0.10 0.00 0.00 0.20 0.00 0.00 0.30 0.00 0.00 0.40 0.00 0.00 0.50 0.00'/>
 41                           </Shape>
 42                      </Group>
 43                 </Transform>
 44                 <Transform>
 45                      <!-- AMRAAM BANDS TRANSFORM -->
 46                      <Group DEF='BANDS'>
 47                           <Transform translation='0 -3.2 0'>
 48                                <Shape>
 49                                     <Cylinder height='.1' radius='.26'/>
 50                                     <Appearance>
 51                                          <Material diffuseColor='1 0 0'/>
 52                                     </Appearance>
 53                                </Shape>
 54                           </Transform>
 55                           <Transform translation='0 -5.1 0'>
 56                                <Shape>
 57                                     <Cylinder height='.1' radius='.26'/>
 58                                     <Appearance>
 59                                          <Material diffuseColor='1 0 0'/>
 60                                     </Appearance>
 61                                </Shape>
 62                           </Transform>
 63                      </Group>
 64                 </Transform>
 65                 <Transform>
 66                      <!-- BOOSTER PART TRANSFORM -->
 67                      <Group DEF='BOOSTER'>
 68                           <Transform translation='0 -5.91 0'>
 69                                <Shape>
 70                                     <Appearance USE='BODY_COLOR'/>
 71                                     <Cylinder height='.69' radius='.25905'/>
 72                                </Shape>
 73                           </Transform>
 74                           <Group DEF='BOOSTERFIN'>
 75                                <Transform translation='.25905 -6.27 0'>
 76
                                   <!-- Shape BFIN is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                    <Shape DEF='BFIN'>
 77                                          <Appearance DEF='FIN_COLOR'>
 78                                               <Material diffuseColor='.9 .9 .9'/>
 79                                          </Appearance>
 80                                          <IndexedFaceSet solid='false' coordIndex='0 1 2 3 4 5 -1'>
 81                                               <Coordinate point='0 0 0 0 1 0 .2 1 0 .9 0.2 0 .9 0 0 0 0 0'/>
 82                                          </IndexedFaceSet>
 83                                     </Shape>
 84                                </Transform>
 85                                <Transform rotation='0 1 0 1.57' translation='0 -6.27 -.25905'>
 86                                     <Shape USE='BFIN'/>
 87                                </Transform>
 88                                <Transform rotation='0 1 0 3.14' translation='-.25905 -6.27 0'>
 89                                     <Shape USE='BFIN'/>
 90                                </Transform>
 91                                <Transform rotation='0 1 0 -1.57' translation='0 -6.27 .25905'>
 92                                     <Shape USE='BFIN'/>
 93                                </Transform>
 94                           </Group>
 95                      </Group>
 96                 </Transform>
 97                 <Transform>
 98                      <!-- MIDDLE FINS TRANSFORM -->
 99                      <Group DEF='MIDFIN'>
100                           <Transform translation='.24 -3.02 0'>
101
                              <!-- Shape MID_FIN is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Shape DEF='MID_FIN'>
102                                     <IndexedFaceSet solid='false' coordIndex='0 1 2 3 -1'>
103                                          <Coordinate point='0 0 0 0 1 0 .65 0 0 0 0 0'/>
104                                     </IndexedFaceSet>
105                                     <Appearance DEF='FINCOLOR'>
106                                          <Material diffuseColor='.9 .9 .9'/>
107                                     </Appearance>
108                                </Shape>
109                           </Transform>
110                           <Transform rotation='0 1 0 1.57' translation='0 -3.02 -.24'>
111                                <Shape USE='MID_FIN'/>
112                           </Transform>
113                           <Transform rotation='0 1 0 -1.57' translation='0 -3.02 .24'>
114                                <Shape USE='MID_FIN'/>
115                           </Transform>
116                           <Transform rotation='0 1 0 3.14' translation='-.24 -3.02 0'>
117                                <Shape USE='MID_FIN'/>
118                           </Transform>
119                      </Group>
120                 </Transform>
121            </Transform>
122       </Scene>
123  </X3D>
<!--
<!-- -->
<!-- to top DEF nodes index: AMRAAM_BODY, AMRAAM_CONE, BANDS, BFIN, BODY_COLOR, BOOSTER, BOOSTERFIN, FIN_COLOR, FINCOLOR, MID_FIN, MIDFIN
-->
