X3D Model Documentation: CubeWithLabeledSides.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Interchange' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <meta name='title' content=' CubeWithLabeledSides.x3d '/>
  6            <meta name='description' content='Cube-shaped test model with faces on each side individually labeled.'/>
  7            <meta name='creator' content='Don Brutzman'/>
  8            <meta name='created' content='1 November 2008'/>
  9            <meta name='modified' content='20 October 2019'/>
 10            <meta name='drawing' content='images/CubeSideImages.vsd'/>
 11            <meta name='reference' content='../Animation/CubeWithLabeledSidesViewpointSequencer.x3d'/>
 12            <meta name='Image' content='../Animation/CubeWithLabeledSidesViewpointSequencer.png'/>
 13            <meta name='drawing' content='../Animation/CubeWithLabeledSidesViewpointSequencer.vsd'/>
 14            <meta name='reference' content='../Visualization/BackgroundCube.x3d'/>
 15            <meta name='reference' content=' https://www.web3d.org/x3d/content/examples/Basic/DistributedInteractiveSimulation/TestCube.x3d '/>
 16            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/CubeWithLabeledSides.x3d '/>
 17            <meta name='generator' content='X3D-Edit 3.3, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 18            <meta name='license' content='../license.html'/>
 19       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: Back, BackView, Bottom, BottomView, DefaultTextureCoordinate, Front, FrontView, Left, LeftView, Points, Right, RightView, Rotate180, RotateLeft, RotateRight, Top, TopView

Index for Viewpoint nodes: BackView, BottomView, FrontView, LeftView, RightView, TopView
-->
 20       <Scene>
 21            <WorldInfo title='CubeWithLabeledSides.x3d'/>
 22            <Background skyColor='0.1 0.1 0.1'/>
 23            <Group>
 24                 <Viewpoint DEF='FrontView' description='Front view' orientation='0 1 0 1.57' position='8 0 0'/>
 25                 <Shape DEF='Front'>
 26                      <IndexedFaceSet coordIndex='0 1 2 3' texCoordIndex='0 1 2 3'>
 27
                         <!-- Coordinate Points is a DEF node that has 5 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5 -->
                          <Coordinate DEF='Points' point='1 1 1 1 -1 1 1 -1 -1 1 1 -1 -1 1 1 -1 -1 1 -1 -1 -1 -1 1 -1'/>
 28
                         <!-- TextureCoordinate DefaultTextureCoordinate is a DEF node that has 5 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5 -->
                          <TextureCoordinate DEF='DefaultTextureCoordinate' point='0 0 1 0 1 1 0 1'/>

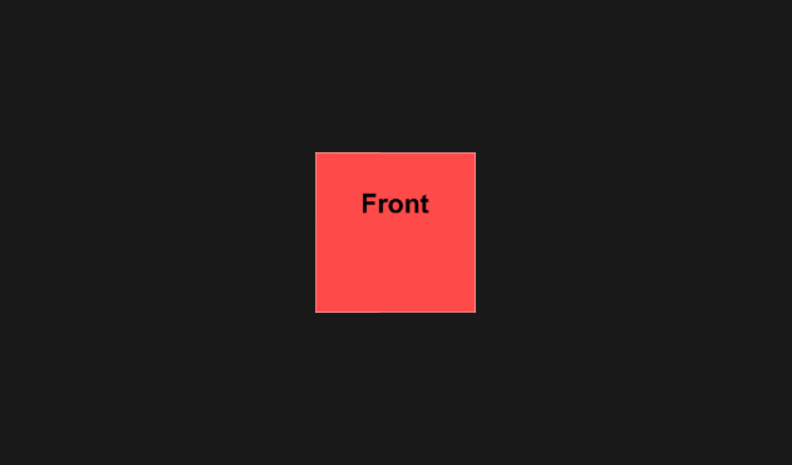

 29                      </IndexedFaceSet>
 30                      <Appearance>
 31                           <ImageTexture   url=' "images/front.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/images/front.png " "https://www.web3d.org/x3d/content/examples/Basic/DistributedInteractiveSimulation/images/front.png " '/>
 32                           <!-- Possible variation: experiment with indices to as alternative to TextureTransform rotations -->
 33
                         <!-- TextureTransform RotateRight is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                          <TextureTransform DEF='RotateRight' rotation='-1.57'/>
 34                      </Appearance>
 35                 </Shape>

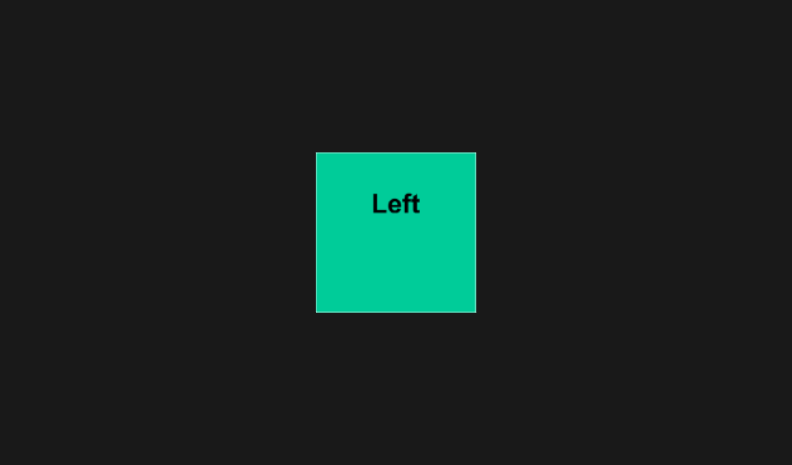

 36                 <Viewpoint DEF='LeftView' description='Left view' orientation='0 1 0 3.1416' position='0 0 -8'/>
 37                 <Shape DEF='Left'>
 38                      <IndexedFaceSet coordIndex='3 2 6 7' texCoordIndex='0 1 2 3'>
 39                           <Coordinate USE='Points'/>
 40                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 41                      </IndexedFaceSet>
 42                      <Appearance>
 43                           <ImageTexture   url=' "images/left.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/images/left.png " "https://www.web3d.org/x3d/content/examples/Basic/DistributedInteractiveSimulation/images/left.png " '/>
 44                           <TextureTransform USE='RotateRight'/>
 45                      </Appearance>
 46                 </Shape>

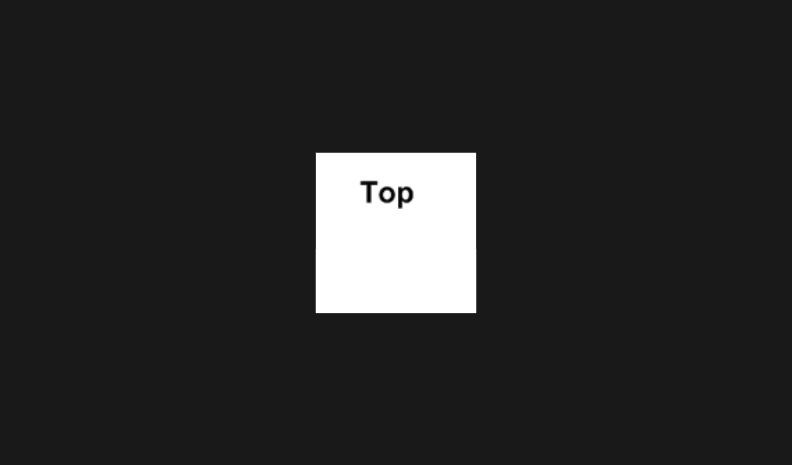

 47                 <Viewpoint DEF='TopView' description='Top view' orientation='1 0 0 -1.57' position='0 8 0'/>
 48                 <Shape DEF='Top'>
 49                      <IndexedFaceSet coordIndex='0 3 7 4' texCoordIndex='0 1 2 3'>
 50                           <Coordinate USE='Points'/>
 51                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 52                      </IndexedFaceSet>
 53                      <Appearance>
 54                           <ImageTexture   url=' "images/top.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/images/top.png " "https://www.web3d.org/x3d/content/examples/Basic/DistributedInteractiveSimulation/images/top.png " '/>
 55                           <TextureTransform DEF='RotateLeft' rotation='1.57' scale='0.9 0.9'/>
 56                      </Appearance>
 57                 </Shape>

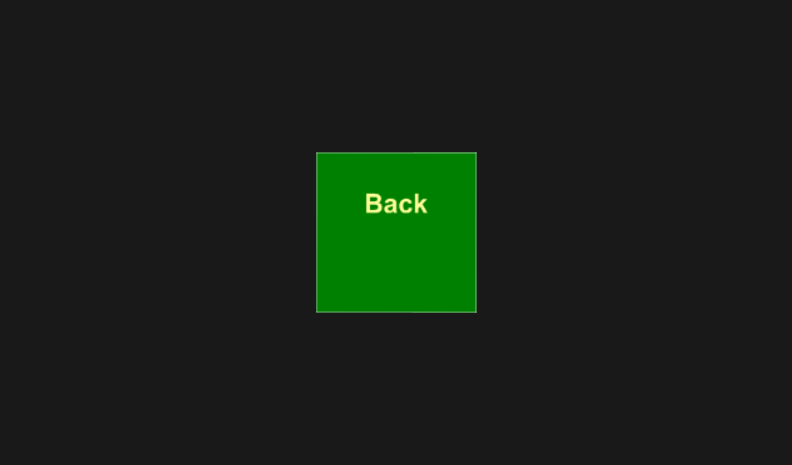

 58                 <Viewpoint DEF='BackView' description='Back view' orientation='0 1 0 -1.57' position='-8 0 0'/>
 59                 <Shape DEF='Back'>
 60                      <IndexedFaceSet coordIndex='7 6 5 4' texCoordIndex='0 1 2 3'>
 61                           <Coordinate USE='Points'/>
 62                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 63                      </IndexedFaceSet>
 64                      <Appearance>
 65                           <ImageTexture   url=' "images/back.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/images/back.png " "https://www.web3d.org/x3d/content/examples/Basic/DistributedInteractiveSimulation/images/back.png " '/>
 66                           <TextureTransform USE='RotateRight'/>
 67                      </Appearance>
 68                 </Shape>

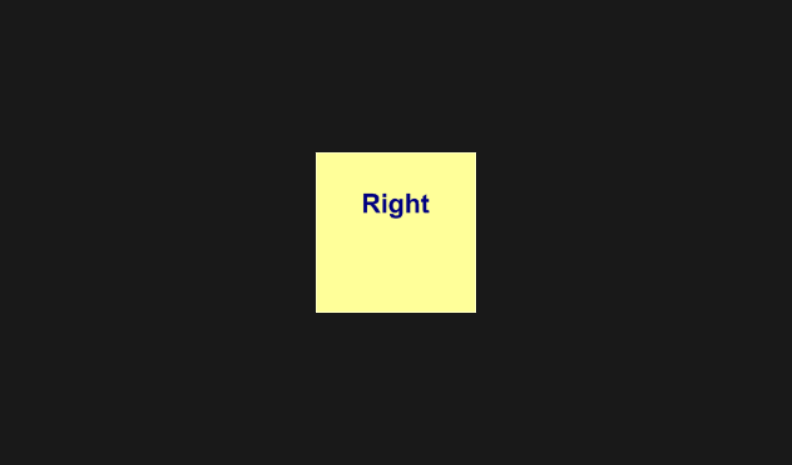

 69                 <Viewpoint DEF='RightView' description='Right view' position='0 0 8'/>
 70                 <Shape DEF='Right'>
 71                      <IndexedFaceSet coordIndex='0 4 5 1' texCoordIndex='0 1 2 3'>
 72                           <Coordinate USE='Points'/>
 73                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 74                      </IndexedFaceSet>
 75                      <Appearance>
 76                           <ImageTexture   url=' "images/right.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/images/right.png " "https://www.web3d.org/x3d/content/examples/Basic/DistributedInteractiveSimulation/images/right.png " '/>
 77
                         <!-- TextureTransform Rotate180 is a DEF node that has 1 USE node: USE_1 -->
                          <TextureTransform DEF='Rotate180' rotation='3.14159'/>
 78                      </Appearance>
 79                 </Shape>
 80                 <Viewpoint DEF='BottomView' description='Bottom view' orientation='1 0 0 1.57' position='0 -8 0'/>
 81                 <Shape DEF='Bottom'>
 82                      <IndexedFaceSet coordIndex='1 5 6 2' texCoordIndex='0 1 2 3'>
 83                           <Coordinate USE='Points'/>
 84                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 85                      </IndexedFaceSet>
 86                      <Appearance>
 87                           <ImageTexture   url=' "images/bottom.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/images/bottom.png " "https://www.web3d.org/x3d/content/examples/Basic/DistributedInteractiveSimulation/images/bottom.png " '/>
 88                           <TextureTransform USE='Rotate180'/>
 89                      </Appearance>
 90                 </Shape>
 91            </Group>
 92       </Scene>
 93  </X3D>
<!--
<!-- -->
<!-- to top DEF nodes index: Back, BackView, Bottom, BottomView, DefaultTextureCoordinate, Front, FrontView, Left, LeftView, Points, Right, RightView, Rotate180, RotateLeft, RotateRight, Top, TopView

Index for Viewpoint nodes: BackView, BottomView, FrontView, LeftView, RightView, TopView
-->
X3D Tooltips element index: Appearance, Background, Coordinate, Group, head, ImageTexture, IndexedFaceSet, meta, Scene, Shape, TextureCoordinate, TextureTransform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types
-->
