X3D Model Documentation: Pdm1BottomMinePrototype.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Immersive' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <meta name='title' content=' Pdm1BottomMinePrototype.x3d '/>
  6            <meta name='description' content='Russian bottom mine triggered by tilt bar (whisker); prototype declaration for reuse in other scenes.'/>
  7            <meta name='creator' content='Don Brutzman and Jeff Weekley, LAX Gate 65'/>
  8            <meta name='created' content='20 March 2001'/>
  9            <meta name='modified' content='28 November 2019'/>
 10            <meta name='reference' content=' Pdm1BottomMineExample.x3d '/>

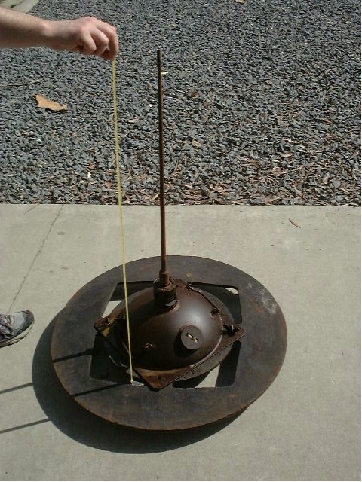

 11            <meta name='photo' content='Pdm1AssembledMine97cm.jpg'/>

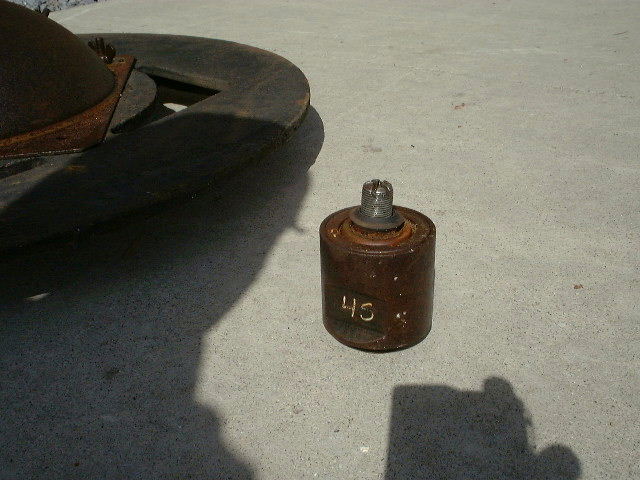

 12            <meta name='photo' content='Pdm1Fuse.jpg'/>
 13            <meta name='photo' content='Pdm1FuseBoxLabel.jpg'/>
 14            <meta name='photo' content='Pdm1MineBoxLabel.jpg'/>

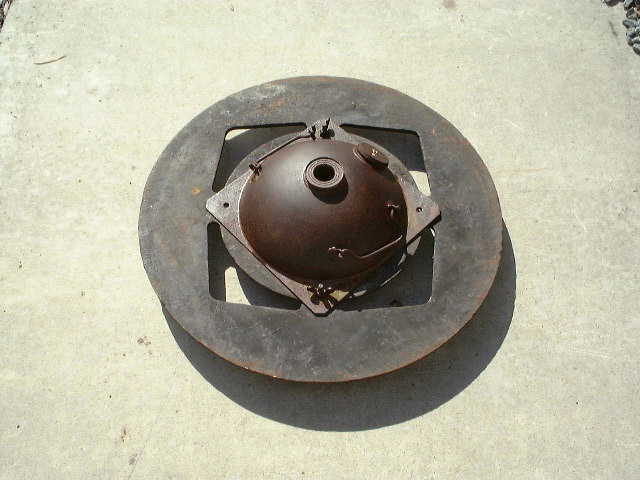

 15            <meta name='photo' content='Pdm1MineCaseAnchorFrame.jpg'/>
 16            <meta name='reference' content=' https://www.fas.org/man/dod-101/navy/docs/swos/cmd/miw/Sp6-4-1/sld065.htm '/>
 17            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/Weapons/UnderwaterMines/Pdm1BottomMinePrototype.x3d '/>
 18            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 19            <meta name='license' content='../../license.html'/>
 20       </head>
<!--
<!--
