X3D Model Documentation: CetusClosed.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' CetusClosed.x3d '/>
  6            <meta name='creator' content='Don Brutzman NPS and Gary Trimble Lockheed-Martin-Perry'/>
  7            <meta name='created' content='6 September 2000'/>
  8            <meta name='modified' content='20 October 2019'/>
  9            <meta name='revisedBy' content='Jeffrey Weekley'/>
 10            <meta name='description' content='CETUS II autonomous underwater vehicle (AUV).'/>

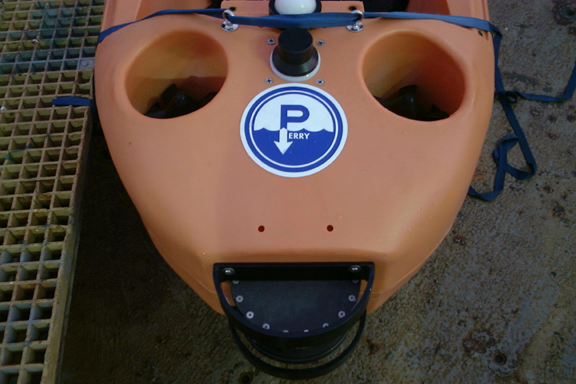

 11            <meta name='Image' content='CetusBow.png'/>

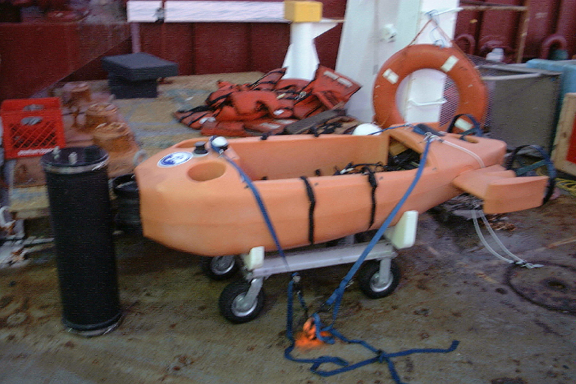

 12            <meta name='Image' content='CetusStarboardSide.png'/>

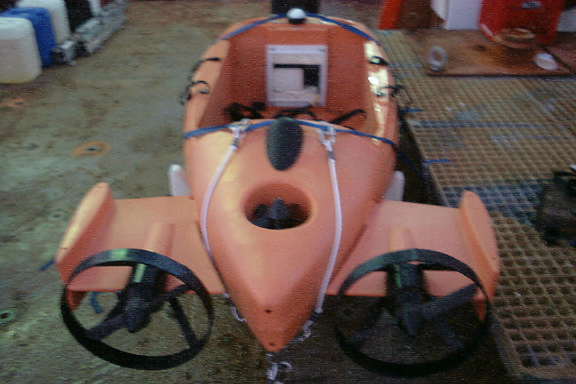

 13            <meta name='Image' content='CetusStern.png'/>
 14            <meta name='reference' content=' CetusFlyerMarch2001.pdf '/>
 15            <meta name='reference' content='http://perrymare.com'/>
 16            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/Robots/UnmannedUnderwaterVehicles/CetusClosed.x3d '/>
 17            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 18            <meta name='license' content='../../license.html'/>
 19       </head>
<!--
<!-- -->
