X3D Model Documentation: House.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' House.x3d '/>
  6            <meta name='description' content='Final Project MV4204'/>
  7            <meta name='creator' content='Seksit Siripala'/>
  8            <meta name='created' content='5 September 2002'/>
  9            <meta name='modified' content='20 October 2019'/>
 10            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/House.x3d '/>
 11            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 12            <meta name='license' content='../../license.html'/>
 13       </head>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: back, back11, back12, back13, back14, back21, back22, back23, back24, back31, back32, back33, back34, back35, BACKDOOR, backdoor, backtwall32, backwall11, backwall12, backwall13, backwall14, backwall21, backwall22, backwall23, backwall24, backwall31, backwall33, backwall34, backwall35, BACKWINDOW1, backwindow1, backWindow1Clock, backWindow1Clock2, backWindow1Close, backWindow1KnubClose, backWindow1KnubO, backWindow1KnubOpen, backWindow1Open, backWindow1Pos, backWindow1Pos2, BACKWINDOW2, backwindow2, backWindow2Clock, backWindow2Clock2, backWindow2Close, backWindow2KnubC, backWindow2KnubClose, backWindow2KnubO, backWindow2KnubOpen, backWindow2Open, backWindow2Pos, backWindow2Pos2, BACKWINDOW3, backwindow3, backWindow3Clock, backWindow3Clock2, backWindow3Close, backWindow3KnubClose, backWindow3KnubO, backWindow3KnubOpen, backWindow3Open, backWindow3Pos, backWindow3Pos2, Bed, celling1, celling1shape, cellingapp, Chair, Clock, ClockBD, ClockClose, ClockCloseBD, ClockCloseFR, ClockCloseFR2, ClockCloseroomleft, ClockCloseroomright, Clockdoorroomleft, Clockdoorroomright, ClockFR, ClockFR2, DOOR, door, doorBDPathClose, doorBDPathOpen, doorFR2PathClose, doorFR2PathOpen, doorFRPathClose, doorFRPathOpen, doorKnub, doorKnubB, doorKnubFR, doorKnubFR2, doorPathClose, doorPathOpen, DOORROOMLEFT, doorroomleft, doorroomleftPathClose, doorroomleftPathOpen, DOORROOMRIGHT, doorroomright, doorroomrightPathClose, doorroomrightPathOpen, FLOOR, floor1, floor2, floorappearance, floorshape1, floorshape2, Front1, Front2, FRONTROOMDOOR, frontroomdoor, FRONTROOMDOOR2, frontroomdoor2, INSIDE, knub_ap, knubOut, knubOutB, knubOutfrontroom, knubOutfrontroom2, left, left1, left11, left12, left2, left21, left22, left2wall1, left2wall11, left2wall12, left2wall1Appearance, left2wall2, left2wall2Appearance, left31, left32, left33, lefttWindow1KnubO, lefttWindow2KnubO, leftwall11, leftwall12, leftwall21, leftwall22, leftwall31, leftwall32, leftwall33, LEFTWINDOW1, leftwindow1, leftWindow1Clock, leftWindow1Clock2, leftWindow1Close, leftWindow1Knub2, leftWindow1KnubClose, leftWindow1KnubOpen, leftWindow1Open, leftWindow1Pos, leftWindow1Pos2, LEFTWINDOW2, leftwindow2, leftWindow2Clock, leftWindow2Clock2, leftWindow2Close, leftWindow2KnubClose, leftWindow2KnubOpen, leftWindow2Open, leftWindow2Pos, leftWindow2Pos2, part1, part2, partFront211, partFront212, partFront221, partFront222, partFront231, partFront232, partFront233, Right, right11, right12, right13, right14, right21, right22, right23, right24, right31, right32, right33, right34, rightwall11, rightwall12, rightwall13, rightwall14, rightwall21, rightwall22, rightwall23, rightwall24, rightwall31, rightwall32, rightwall33, rightwall34, RIGHTWINDOW1, rightwindow1, rightWindow1Clock, rightWindow1Clock2, rightWindow1Close, rightWindow1Knub1, rightWindow1KnubC, rightWindow1KnubClose, rightWindow1KnubO, rightWindow1KnubOpen, rightWindow1Open, rightWindow1Pos, rightWindow1Pos2, RIGHTWINDOW2, rightwindow2, rightWindow2Clock, rightWindow2Clock2, rightWindow2Close, rightWindow2Knub1, rightWindow2Knub2, rightWindow2KnubC, rightWindow2KnubClose, rightWindow2KnubO, rightWindow2KnubOpen, rightWindow2Open, rightWindow2Pos, rightWindow2Pos2, RIGHTWINDOW3, rightwindow3, rightWindow3Clock, rightWindow3Clock2, rightWindow3Close, rightWindow3KnubC, rightWindow3KnubClose, rightWindow3KnubO, rightWindow3KnubOpen, rightWindow3Open, rightWindow3Pos, rightWindow3Pos2, roof1, roof2, roof3, roof4, roofandcelling, roofapp, roofpart1, Sound1clip_5, toilet, touchClose, touchCloseBD, touchCloseFR, touchCloseFR2, touchCloseroomleft, touchCloseroomright, touchOpen, touchOpenBD, touchOpenFR, touchOpenFR2, touchOpenroomleft, touchOpenroomright, wall1, wall1roomleft, wall2, wallAppearance, wallpart, wellWall, WINDOW1, window1, window1Knub, window1knubopen, window1Slide, WINDOW2, window2, window2Knub, window2knubopen, window2Slide, windowApp, windowAppearance, wood, yellowBrick

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2, Viewpoint_3, Viewpoint_4, Viewpoint_5
-->
 14       <Scene>
 15            <WorldInfo title='House.x3d'/>
 16            <Transform>
 17                 <Background groundAngle='1.309 1.570796' groundColor='0.1 0.1 0 0.2 0.6 0.4 0.2 0.7 0.3' skyAngle='1.309 1.571' skyColor='0 0.2 0.7 0 0.5 1 1 1 1'   backUrl=' "mountns.png " "https://www.web3d.org/x3d/content/examples/Vrml2Sourcebook/mountns.png " '   frontUrl=' "mountns.png " "https://www.web3d.org/x3d/content/examples/Vrml2Sourcebook/mountns.png " '   leftUrl=' "mountns.png " "https://www.web3d.org/x3d/content/examples/Vrml2Sourcebook/mountns.png " '   rightUrl=' "mountns.png " "https://www.web3d.org/x3d/content/examples/Vrml2Sourcebook/mountns.png " '/>
 18            </Transform>

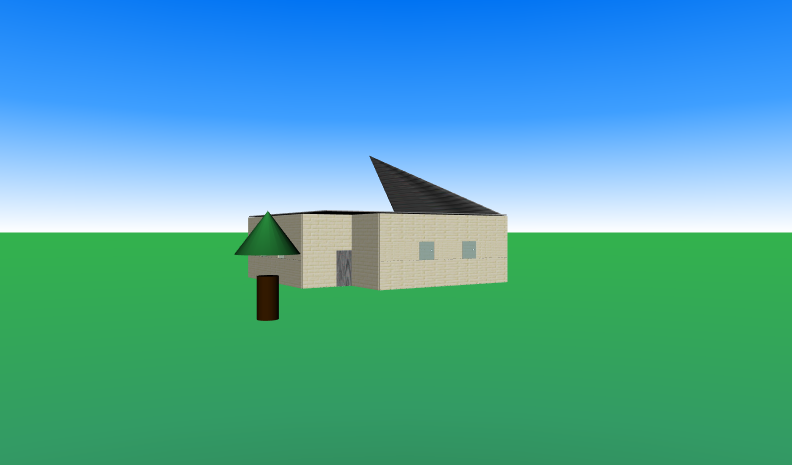

 19            <Viewpoint description='front' orientation='0 1 0 -0.57' position='-15 3 25'/>
 20            <Viewpoint description='fromLeft' orientation='0.07 1 0.07 -1.3' position='-15 4 -2.5'/>

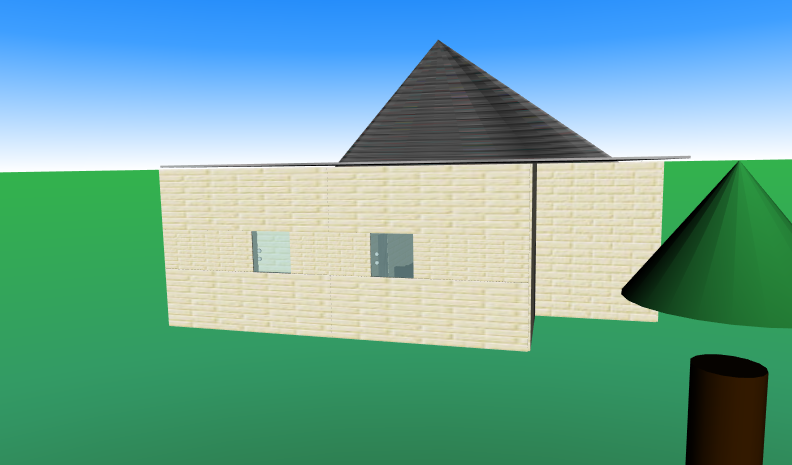

 21            <Viewpoint description='fromRight' orientation='0 1 0 1.57' position='35 4 2.5'/>

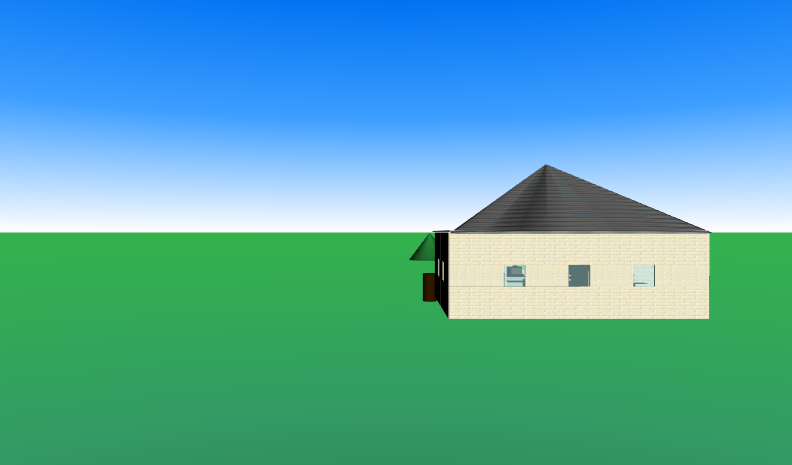

 22            <Viewpoint description='inside1' orientation='0 1 0 1.20' position='8.9 2.0 -3.2'/>

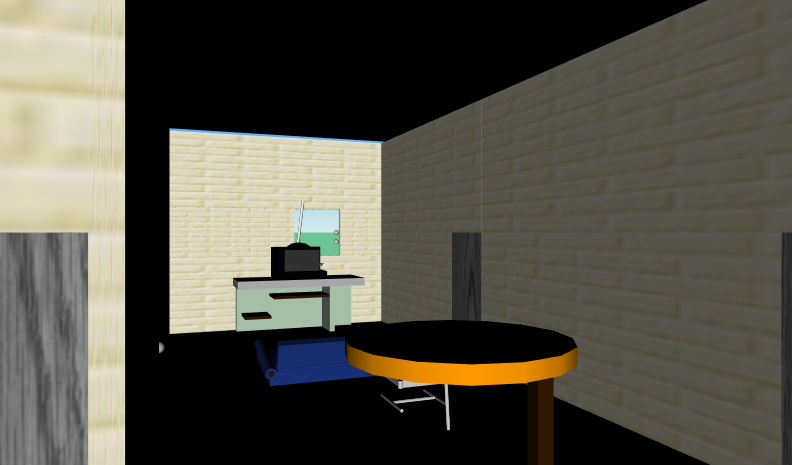

 23            <Viewpoint description='inside2' orientation='0 1 0 0.50' position='-0.15 1.3 -7.5'/>
 24            <Group DEF='Front1'>
 25                 <Transform DEF='wall1' translation='-2.0 1 -3.0'>
 26                      <Shape DEF='part1'>
 27                           <Box size='2 2 0.1'/>
 28
                         <!-- Appearance wallAppearance is a DEF node that has 55 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5, USE_6, USE_7, USE_8, USE_9, USE_10, USE_11, USE_12, USE_13, USE_14, USE_15, USE_16, USE_17, USE_18, USE_19, USE_20, USE_21, USE_22, USE_23, USE_24, USE_25, USE_26, USE_27, USE_28, USE_29, USE_30, USE_31, USE_32, USE_33, USE_34, USE_35, USE_36, USE_37, USE_38, USE_39, USE_40, USE_41, USE_42, USE_43, USE_44, USE_45, USE_46, USE_47, USE_48, USE_49, USE_50, USE_51, USE_52, USE_53, USE_54, USE_55 -->
                          <Appearance DEF='wallAppearance'>
 29                                <Material/>
 30
                              <!-- ImageTexture yellowBrick is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <ImageTexture DEF='yellowBrick'   url=' "yellowBrick.jpg " "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/yellowBrick.jpg " '/>
 31                           </Appearance>
 32                      </Shape>
 33                 </Transform>
 34
               <!-- ROUTE information for DOOR node:  [from doorPathOpen.value_changed to set_rotation ] [from doorPathClose.value_changed to set_rotation ] -->
                <Transform DEF='DOOR' center='0.5 0 0' translation='-0.5 1 -3.0'>
 35                      <Shape DEF='door'>
 36                           <Box size='1 2 0.1'/>
 37                           <Appearance>
 38                                <Material diffuseColor='0.8 0.5 0'/>
 39
                              <!-- ImageTexture wood is a DEF node that has 5 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5 -->
                               <ImageTexture DEF='wood'   url=' "wood.jpg " "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/wood.jpg " '/>
 40                           </Appearance>
 41                      </Shape>
 42                      <Transform translation='-0.4 0 0.05'>
 43
                         <!-- Shape knubOut is a DEF node that has 8 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5, USE_6, USE_7, USE_8 -->
                          <Shape DEF='knubOut'>
 44                                <Sphere DEF='doorKnub' radius='0.05'/>
 45                                <Appearance DEF='knub_ap'>
 46                                     <Material/>
 47                                </Appearance>
 48                           </Shape>
 49
                         <!-- ROUTE information for Clock node:  [from touchOpen.touchTime to set_startTime ] [from fraction_changed to doorPathOpen.set_fraction ] -->
                          <TimeSensor DEF='Clock' cycleInterval='3'/>
 50
                         <!-- ROUTE information for doorPathOpen node:  [from Clock.fraction_changed to set_fraction ] [from value_changed to DOOR.set_rotation ] -->
                          <OrientationInterpolator DEF='doorPathOpen' key='0 0.34 0.68 1' keyValue='0 1 0 0 0 1 0 -0.7 0 1 0 -1.0 0 1 0 -1.2'/>
 51
                         <!-- ROUTE information for touchOpen node:  [from touchTime to Clock.set_startTime ] -->
                          <TouchSensor DEF='touchOpen' description='touch to open'/>
 52                           < ROUTE  fromNode='touchOpen' fromField='touchTime' toNode='Clock' toField='set_startTime'/>
 53                           < ROUTE  fromNode='Clock' fromField='fraction_changed' toNode='doorPathOpen' toField='set_fraction'/>
 54                           < ROUTE  fromNode='doorPathOpen' fromField='value_changed' toNode='DOOR' toField='set_rotation'/>
 55                      </Transform>
 56                      <Transform translation='-0.4 0 -0.05'>
 57                           <Shape USE='knubOut'/>
 58
                         <!-- ROUTE information for ClockClose node:  [from touchClose.touchTime to set_startTime ] [from fraction_changed to doorPathClose.set_fraction ] -->
                          <TimeSensor DEF='ClockClose' cycleInterval='2'/>
 59
                         <!-- ROUTE information for doorPathClose node:  [from ClockClose.fraction_changed to set_fraction ] [from value_changed to DOOR.set_rotation ] -->
                          <OrientationInterpolator DEF='doorPathClose' key='0 0.34 0.68 1' keyValue='0 1 0 -1.2 0 1 0 -1.0 0 1 0 -0.7 0 1 0 0'/>
 60
                         <!-- ROUTE information for touchClose node:  [from touchTime to ClockClose.set_startTime ] -->
                          <TouchSensor DEF='touchClose' description='touch to close'/>
 61                           < ROUTE  fromNode='touchClose' fromField='touchTime' toNode='ClockClose' toField='set_startTime'/>
 62                           < ROUTE  fromNode='ClockClose' fromField='fraction_changed' toNode='doorPathClose' toField='set_fraction'/>
 63                           < ROUTE  fromNode='doorPathClose' fromField='value_changed' toNode='DOOR' toField='set_rotation'/>
 64                      </Transform>
 65                 </Transform>
 66                 <Transform DEF='wall2' translation='-1.5 3 -3.0'>
 67                      <Shape DEF='part2'>
 68                           <Box size='3 2 0.1'/>
 69                           <Appearance DEF='wallpart'>
 70                                <Material diffuseColor='0.8 0.8 0.4'/>
 71                                <ImageTexture USE='yellowBrick'/>
 72                           </Appearance>
 73                      </Shape>
 74                 </Transform>
 75            </Group>
 76            <Group DEF='Front2'>
 77                 <Transform translation='2.25 3.25 0'>
 78                      <Shape DEF='partFront211'>
 79                           <Box size='4.5 1.5 0.1'/>
 80                           <Appearance USE='wallAppearance'/>
 81                      </Shape>
 82                 </Transform>
 83                 <Transform translation='6.75 3.25 0'>
 84                      <Shape DEF='partFront212'>
 85                           <Box size='4.5 1.5 0.1'/>
 86                           <Appearance USE='wallAppearance'/>
 87                      </Shape>
 88                 </Transform>
 89                 <Transform translation='2.25 0.75 0'>
 90                      <Shape DEF='partFront221'>
 91                           <Box size='4.5 1.5 0.1'/>
 92                           <Appearance USE='wallAppearance'/>
 93                      </Shape>
 94                 </Transform>
 95                 <Transform translation='6.75 0.75 0'>
 96                      <Shape DEF='partFront222'>
 97                           <Box size='4.5 1.5 0.1'/>
 98                           <Appearance USE='wallAppearance'/>
 99                      </Shape>
100                 </Transform>
101                 <Transform translation='1.25 2 0'>
102                      <Shape DEF='partFront231'>
103                           <Box size='2.5 1 0.1'/>
104                           <Appearance USE='wallAppearance'/>
105                      </Shape>
106                 </Transform>
107                 <Transform translation='4.5 2 0'>
108                      <Shape DEF='partFront232'>
109                           <Box size='2 1 0.1'/>
110                           <Appearance USE='wallAppearance'/>
111                      </Shape>
112                 </Transform>
113                 <Transform translation='7.75 2 0'>
114                      <Shape DEF='partFront233'>
115                           <Box size='2.5 1 0.1'/>
116                           <Appearance USE='wallAppearance'/>
117                      </Shape>
118                 </Transform>
119
               <!-- ROUTE information for WINDOW1 node:  [from window1Slide.translation_changed to set_translation ] -->
                <Transform DEF='WINDOW1' translation='3 2 0.05'>
120                      <Shape DEF='window1'>
121                           <Box size='1 1 0.075'/>
122                           <Appearance DEF='windowAppearance'>
123                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
124                           </Appearance>
125                      </Shape>
126                      <Transform translation='0.4 0 -0.1'>
127                           <Shape DEF='window1knubopen'>
128                                <Sphere DEF='window1Knub' radius='0.05'/>
129                                <Appearance>
130                                     <Material/>
131                                </Appearance>
132                           </Shape>
133                      </Transform>
134
                    <!-- ROUTE information for window1Slide node:  [from translation_changed to WINDOW1.set_translation ] -->
                     <PlaneSensor DEF='window1Slide' description='click and drag to move window' maxPosition='3 2' minPosition='2.1 2'/>
135                      < ROUTE  fromNode='window1Slide' fromField='translation_changed' toNode='WINDOW1' toField='set_translation'/>
136                 </Transform>
137
               <!-- ROUTE information for WINDOW2 node:  [from window2Slide.translation_changed to set_translation ] -->
                <Transform DEF='WINDOW2' translation='6 2 0.05'>
138                      <Shape DEF='window2'>
139                           <Box size='1 1 0.075'/>
140                           <Appearance DEF='windowApp'>
141                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
142                           </Appearance>
143                      </Shape>
144                      <Transform translation='0.4 0 -0.1'>
145                           <Shape DEF='window2knubopen'>
146                                <Sphere DEF='window2Knub' radius='0.05'/>
147                                <Appearance>
148                                     <Material/>
149                                </Appearance>
150                           </Shape>
151                      </Transform>
152
                    <!-- ROUTE information for window2Slide node:  [from translation_changed to WINDOW2.set_translation ] -->
                     <PlaneSensor DEF='window2Slide' description='click and drag to move window' maxPosition='6 2' minPosition='5.1 2'/>
153                      < ROUTE  fromNode='window2Slide' fromField='translation_changed' toNode='WINDOW2' toField='set_translation'/>
154                 </Transform>
155            </Group>
156            <Group DEF='Right'>
157                 <Transform DEF='rightwall11' rotation='0 1 0 1.57' translation='9 3.25 -1.5'>
158                      <Shape DEF='right11'>
159                           <Box size='3 1.5 0.1'/>
160                           <Appearance USE='wallAppearance'/>
161                      </Shape>
162                 </Transform>
163                 <Transform DEF='rightwall12' rotation='0 1 0 1.57' translation='9 3.25 -4.5'>
164                      <Shape DEF='right12'>
165                           <Box size='3 1.5 0.1'/>
166                           <Appearance USE='wallAppearance'/>
167                      </Shape>
168                 </Transform>
169                 <Transform DEF='rightwall13' rotation='0 1 0 1.57' translation='9 3.25 -7.5'>
170                      <Shape DEF='right13'>
171                           <Box size='3 1.5 0.1'/>
172                           <Appearance USE='wallAppearance'/>
173                      </Shape>
174                 </Transform>
175                 <Transform DEF='rightwall14' rotation='0 1 0 1.57' translation='9 3.25 -10.5'>
176                      <Shape DEF='right14'>
177                           <Box size='3 1.5 0.1'/>
178                           <Appearance USE='wallAppearance'/>
179                      </Shape>
180                 </Transform>
181                 <Transform DEF='rightwall21' rotation='0 1 0 1.57' translation='9 0.75 -1.5'>
182                      <Shape DEF='right21'>
183                           <Box size='3 1.5 0.1'/>
184                           <Appearance USE='wallAppearance'/>
185                      </Shape>
186                 </Transform>
187                 <Transform DEF='rightwall22' rotation='0 1 0 1.57' translation='9 0.75 -4.5'>
188                      <Shape DEF='right22'>
189                           <Box size='3 1.5 0.1'/>
190                           <Appearance USE='wallAppearance'/>
191                      </Shape>
192                 </Transform>
193                 <Transform DEF='rightwall23' rotation='0 1 0 1.57' translation='9 0.75 -7.5'>
194                      <Shape DEF='right23'>
195                           <Box size='3 1.5 0.1'/>
196                           <Appearance USE='wallAppearance'/>
197                      </Shape>
198                 </Transform>
199                 <Transform DEF='rightwall24' rotation='0 1 0 1.57' translation='9 0.75 -10.5'>
200                      <Shape DEF='right24'>
201                           <Box size='3 1.5 0.1'/>
202                           <Appearance USE='wallAppearance'/>
203                      </Shape>
204                 </Transform>
205                 <Transform DEF='rightwall31' rotation='0 1 0 1.57' translation='9 2 -1.25'>
206                      <Shape DEF='right31'>
207                           <Box size='2.5 1 0.1'/>
208                           <Appearance USE='wallAppearance'/>
209                      </Shape>
210                 </Transform>
211                 <Transform DEF='rightwall32' rotation='0 1 0 1.57' translation='9 2 -4.5'>
212                      <Shape DEF='right32'>
213                           <Box size='2 1 0.1'/>
214                           <Appearance USE='wallAppearance'/>
215                      </Shape>
216                 </Transform>
217                 <Transform DEF='rightwall33' rotation='0 1 0 1.57' translation='9 2 -7.5'>
218                      <Shape DEF='right33'>
219                           <Box size='2 1 0.1'/>
220                           <Appearance USE='wallAppearance'/>
221                      </Shape>
222                 </Transform>
223                 <Transform DEF='rightwall34' rotation='0 1 0 1.57' translation='9 2 -10.75'>
224                      <Shape DEF='right34'>
225                           <Box size='2.5 1 0.1'/>
226                           <Appearance USE='wallAppearance'/>
227                      </Shape>
228                 </Transform>
229
               <!-- ROUTE information for RIGHTWINDOW1 node:  [from rightWindow1Pos.value_changed to set_translation ] [from rightWindow1Pos2.value_changed to set_translation ] -->
                <Transform DEF='RIGHTWINDOW1' rotation='0 1 0 1.57' translation='9 2 -3'>
230                      <Shape DEF='rightwindow1'>
231                           <Box size='1 1 0.075'/>
232                           <Appearance>
233                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
234                           </Appearance>
235                      </Shape>
236                      <Transform translation='-0.4 0 -0.1'>
237                           <Shape DEF='rightWindow1KnubOpen'>
238                                <Sphere DEF='rightWindow1KnubO' radius='0.05'/>
239                                <Appearance>
240                                     <Material/>
241                                </Appearance>
242                           </Shape>
243
                         <!-- ROUTE information for rightWindow1Clock node:  [from rightWindow1Open.touchTime to set_startTime ] [from fraction_changed to rightWindow1Pos.set_fraction ] -->
                          <TimeSensor DEF='rightWindow1Clock'/>
244
                         <!-- ROUTE information for rightWindow1Pos node:  [from rightWindow1Clock.fraction_changed to set_fraction ] [from value_changed to RIGHTWINDOW1.set_translation ] -->
                          <PositionInterpolator DEF='rightWindow1Pos' key='0 0.5 1' keyValue='9 2 -3 9 2 -3.5 9 2 -3.9'/>
245
                         <!-- ROUTE information for rightWindow1Open node:  [from touchTime to rightWindow1Clock.set_startTime ] -->
                          <TouchSensor DEF='rightWindow1Open' description='touch to open'/>
246                           < ROUTE  fromNode='rightWindow1Open' fromField='touchTime' toNode='rightWindow1Clock' toField='set_startTime'/>
247                           < ROUTE  fromNode='rightWindow1Clock' fromField='fraction_changed' toNode='rightWindow1Pos' toField='set_fraction'/>
248                           < ROUTE  fromNode='rightWindow1Pos' fromField='value_changed' toNode='RIGHTWINDOW1' toField='set_translation'/>
249                      </Transform>
250                      <Transform translation='-0.4 -0.2 -0.1'>
251                           <Shape DEF='rightWindow1KnubClose'>
252                                <Sphere DEF='rightWindow1Knub1' radius='0.05'/>
253                                <Appearance>
254                                     <Material/>
255                                </Appearance>
256                           </Shape>
257
                         <!-- ROUTE information for rightWindow1Clock2 node:  [from rightWindow1Close.touchTime to set_startTime ] [from fraction_changed to rightWindow1Pos2.set_fraction ] -->
                          <TimeSensor DEF='rightWindow1Clock2'/>
258
                         <!-- ROUTE information for rightWindow1Pos2 node:  [from rightWindow1Clock2.fraction_changed to set_fraction ] [from value_changed to RIGHTWINDOW1.set_translation ] -->
                          <PositionInterpolator DEF='rightWindow1Pos2' key='0 0.5 1' keyValue='9 2 -3.9 9 2 -3.5 9 2 -3'/>
259
                         <!-- ROUTE information for rightWindow1Close node:  [from touchTime to rightWindow1Clock2.set_startTime ] -->
                          <TouchSensor DEF='rightWindow1Close' description='touch to close'/>
260                           < ROUTE  fromNode='rightWindow1Close' fromField='touchTime' toNode='rightWindow1Clock2' toField='set_startTime'/>
261                           < ROUTE  fromNode='rightWindow1Clock2' fromField='fraction_changed' toNode='rightWindow1Pos2' toField='set_fraction'/>
262                           < ROUTE  fromNode='rightWindow1Pos2' fromField='value_changed' toNode='RIGHTWINDOW1' toField='set_translation'/>
263                      </Transform>
264                 </Transform>
265
               <!-- ROUTE information for RIGHTWINDOW2 node:  [from rightWindow2Pos.value_changed to set_translation ] [from rightWindow2Pos2.value_changed to set_translation ] -->
                <Transform DEF='RIGHTWINDOW2' rotation='0 1 0 1.57' translation='9 2 -6'>
266                      <Shape DEF='rightwindow2'>
267                           <Box size='1 1 0.075'/>
268                           <Appearance>
269                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
270                           </Appearance>
271                      </Shape>
272                      <Transform translation='-0.4 0 -0.1'>
273                           <Shape DEF='rightWindow2KnubOpen'>
274                                <Sphere DEF='rightWindow2KnubO' radius='0.05'/>
275                                <Appearance>
276                                     <Material/>
277                                </Appearance>
278                           </Shape>
279
                         <!-- ROUTE information for rightWindow2Clock node:  [from rightWindow2Open.touchTime to set_startTime ] [from fraction_changed to rightWindow2Pos.set_fraction ] -->
                          <TimeSensor DEF='rightWindow2Clock'/>
280
                         <!-- ROUTE information for rightWindow2Pos node:  [from rightWindow2Clock.fraction_changed to set_fraction ] [from value_changed to RIGHTWINDOW2.set_translation ] -->
                          <PositionInterpolator DEF='rightWindow2Pos' key='0 0.5 1' keyValue='9 2 -6 9 2 -6.5 9 2 -6.9'/>
281
                         <!-- ROUTE information for rightWindow2Open node:  [from touchTime to rightWindow2Clock.set_startTime ] -->
                          <TouchSensor DEF='rightWindow2Open' description='touch to open'/>
282                           < ROUTE  fromNode='rightWindow2Open' fromField='touchTime' toNode='rightWindow2Clock' toField='set_startTime'/>
283                           < ROUTE  fromNode='rightWindow2Clock' fromField='fraction_changed' toNode='rightWindow2Pos' toField='set_fraction'/>
284                           < ROUTE  fromNode='rightWindow2Pos' fromField='value_changed' toNode='RIGHTWINDOW2' toField='set_translation'/>
285                      </Transform>
286                      <Transform translation='-0.4 -0.2 -0.1'>
287                           <Shape DEF='rightWindow2KnubClose'>
288                                <Sphere DEF='rightWindow2Knub2' radius='0.05'/>
289                                <Appearance>
290                                     <Material/>
291                                </Appearance>
292                           </Shape>
293
                         <!-- ROUTE information for rightWindow2Clock2 node:  [from rightWindow2Close.touchTime to set_startTime ] [from fraction_changed to rightWindow2Pos2.set_fraction ] -->
                          <TimeSensor DEF='rightWindow2Clock2'/>
294
                         <!-- ROUTE information for rightWindow2Pos2 node:  [from rightWindow2Clock2.fraction_changed to set_fraction ] [from value_changed to RIGHTWINDOW2.set_translation ] -->
                          <PositionInterpolator DEF='rightWindow2Pos2' key='0 0.5 1' keyValue='9 2 -6.9 9 2 -6.5 9 2 -6'/>
295
                         <!-- ROUTE information for rightWindow2Close node:  [from touchTime to rightWindow2Clock2.set_startTime ] -->
                          <TouchSensor DEF='rightWindow2Close' description='touch to close'/>
296                           < ROUTE  fromNode='rightWindow2Close' fromField='touchTime' toNode='rightWindow2Clock2' toField='set_startTime'/>
297                           < ROUTE  fromNode='rightWindow2Clock2' fromField='fraction_changed' toNode='rightWindow2Pos2' toField='set_fraction'/>
298                           < ROUTE  fromNode='rightWindow2Pos2' fromField='value_changed' toNode='RIGHTWINDOW2' toField='set_translation'/>
299                      </Transform>
300                 </Transform>
301
               <!-- ROUTE information for RIGHTWINDOW3 node:  [from rightWindow3Pos.value_changed to set_translation ] [from rightWindow3Pos2.value_changed to set_translation ] -->
                <Transform DEF='RIGHTWINDOW3' rotation='0 1 0 1.57' translation='9 2 -9'>
302                      <Shape DEF='rightwindow3'>
303                           <Box size='1 1 0.075'/>
304                           <Appearance>
305                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
306                           </Appearance>
307                      </Shape>
308                      <Transform translation='-0.4 0 -0.1'>
309                           <Shape DEF='rightWindow3KnubOpen'>
310                                <Sphere DEF='rightWindow3KnubO' radius='0.05'/>
311                                <Appearance>
312                                     <Material/>
313                                </Appearance>
314                           </Shape>
315
                         <!-- ROUTE information for rightWindow3Clock node:  [from rightWindow3Open.touchTime to set_startTime ] [from fraction_changed to rightWindow3Pos.set_fraction ] -->
                          <TimeSensor DEF='rightWindow3Clock'/>
316
                         <!-- ROUTE information for rightWindow3Pos node:  [from rightWindow3Clock.fraction_changed to set_fraction ] [from value_changed to RIGHTWINDOW3.set_translation ] -->
                          <PositionInterpolator DEF='rightWindow3Pos' key='0 0.5 1' keyValue='9 2 -9 9 2 -9.5 9 2 -9.9'/>
317
                         <!-- ROUTE information for rightWindow3Open node:  [from touchTime to rightWindow3Clock.set_startTime ] -->
                          <TouchSensor DEF='rightWindow3Open' description='touch to open'/>
318                           < ROUTE  fromNode='rightWindow3Open' fromField='touchTime' toNode='rightWindow3Clock' toField='set_startTime'/>
319                           < ROUTE  fromNode='rightWindow3Clock' fromField='fraction_changed' toNode='rightWindow3Pos' toField='set_fraction'/>
320                           < ROUTE  fromNode='rightWindow3Pos' fromField='value_changed' toNode='RIGHTWINDOW3' toField='set_translation'/>
321                      </Transform>
322                      <Transform translation='-0.4 -0.2 -0.1'>
323                           <Shape DEF='rightWindow3KnubClose'>
324                                <Sphere DEF='rightWindow2KnubC' radius='0.05'/>
325                                <Appearance>
326                                     <Material/>
327                                </Appearance>
328                           </Shape>
329
                         <!-- ROUTE information for rightWindow3Clock2 node:  [from rightWindow3Close.touchTime to set_startTime ] [from fraction_changed to rightWindow3Pos2.set_fraction ] -->
                          <TimeSensor DEF='rightWindow3Clock2'/>
330
                         <!-- ROUTE information for rightWindow3Pos2 node:  [from rightWindow3Clock2.fraction_changed to set_fraction ] [from value_changed to RIGHTWINDOW3.set_translation ] -->
                          <PositionInterpolator DEF='rightWindow3Pos2' key='0 0.5 1' keyValue='9 2 -9.9 9 2 -9.5 9 2 -9'/>
331
                         <!-- ROUTE information for rightWindow3Close node:  [from touchTime to rightWindow3Clock2.set_startTime ] -->
                          <TouchSensor DEF='rightWindow3Close' description='touch to close'/>
332                           < ROUTE  fromNode='rightWindow3Close' fromField='touchTime' toNode='rightWindow3Clock2' toField='set_startTime'/>
333                           < ROUTE  fromNode='rightWindow3Clock2' fromField='fraction_changed' toNode='rightWindow3Pos2' toField='set_fraction'/>
334                           < ROUTE  fromNode='rightWindow3Pos2' fromField='value_changed' toNode='RIGHTWINDOW3' toField='set_translation'/>
335                      </Transform>
336                 </Transform>
337            </Group>
338            <Group DEF='back'>
339                 <Transform DEF='backwall11' translation='7.5 3.25 -12'>
340                      <Shape DEF='back11'>
341                           <Box size='3 1.5 0.1'/>
342                           <Appearance USE='wallAppearance'/>
343                      </Shape>
344                 </Transform>
345                 <Transform DEF='backwall12' translation='4.5 3.25 -12'>
346                      <Shape DEF='back12'>
347                           <Box size='3 1.5 0.1'/>
348                           <Appearance USE='wallAppearance'/>
349                      </Shape>
350                 </Transform>
351                 <Transform DEF='backwall13' translation='1.5 3.25 -12'>
352                      <Shape DEF='back13'>
353                           <Box size='3 1.5 0.1'/>
354                           <Appearance USE='wallAppearance'/>
355                      </Shape>
356                 </Transform>
357                 <Transform DEF='backwall14' translation='-1.5 3.25 -12'>
358                      <Shape DEF='back14'>
359                           <Box size='3 1.5 0.1'/>
360                           <Appearance USE='wallAppearance'/>
361                      </Shape>
362                 </Transform>
363                 <Transform DEF='backwall21' translation='7 0.75 -12'>
364                      <Shape DEF='back21'>
365                           <Box size='2 1.5 0.1'/>
366                           <Appearance USE='wallAppearance'/>
367                      </Shape>
368                 </Transform>
369                 <Transform DEF='backwall22' translation='4.5 0.75 -12'>
370                      <Shape DEF='back22'>
371                           <Box size='3 1.5 0.1'/>
372                           <Appearance USE='wallAppearance'/>
373                      </Shape>
374                 </Transform>
375                 <Transform DEF='backwall23' translation='1.5 0.75 -12'>
376                      <Shape DEF='back23'>
377                           <Box size='3 1.5 0.1'/>
378                           <Appearance USE='wallAppearance'/>
379                      </Shape>
380                 </Transform>
381                 <Transform DEF='backwall24' translation='-1.5 0.75 -12'>
382                      <Shape DEF='back24'>
383                           <Box size='3 1.5 0.1'/>
384                           <Appearance USE='wallAppearance'/>
385                      </Shape>
386                 </Transform>
387                 <Transform DEF='backwall31' translation='7.25 2 -12'>
388                      <Shape DEF='back31'>
389                           <Box size='1.5 1 0.1'/>
390                           <Appearance USE='wallAppearance'/>
391                      </Shape>
392                 </Transform>
393                 <Transform DEF='backtwall32' translation='4.5 2 -12'>
394                      <Shape DEF='back32'>
395                           <Box size='2 1 0.1'/>
396                           <Appearance USE='wallAppearance'/>
397                      </Shape>
398                 </Transform>
399                 <Transform DEF='backwall33' translation='1.5 2 -12'>
400                      <Shape DEF='back33'>
401                           <Box size='2 1 0.1'/>
402                           <Appearance USE='wallAppearance'/>
403                      </Shape>
404                 </Transform>
405                 <Transform DEF='backwall34' translation='-1.75 2 -12'>
406                      <Shape DEF='back34'>
407                           <Box size='2.5 1 0.1'/>
408                           <Appearance USE='wallAppearance'/>
409                      </Shape>
410                 </Transform>
411                 <Transform DEF='backwall35' translation='8.5 2.25 -12'>
412                      <Shape DEF='back35'>
413                           <Box size='1 0.5 0.1'/>
414                           <Appearance USE='wallAppearance'/>
415                      </Shape>
416                 </Transform>
417
               <!-- ROUTE information for BACKDOOR node:  [from doorBDPathOpen.value_changed to set_rotation ] [from doorBDPathClose.value_changed to set_rotation ] -->
                <Transform DEF='BACKDOOR' center='0.5 0 0' translation='8.5 1 -12'>
418                      <Shape DEF='backdoor'>
419                           <Box size='1 2 0.1'/>
420                           <Appearance>
421                                <Material diffuseColor='0.8 0.5 0'/>
422                                <ImageTexture USE='wood'/>
423                           </Appearance>
424                      </Shape>
425                      <Transform translation='-0.4 0 -0.05'>
426                           <Shape DEF='knubOutB'>
427                                <Sphere DEF='doorKnubB' radius='0.05'/>
428                                <Appearance>
429                                     <Material/>
430                                </Appearance>
431                           </Shape>
432
                         <!-- ROUTE information for ClockBD node:  [from touchOpenBD.touchTime to set_startTime ] [from fraction_changed to doorBDPathOpen.set_fraction ] -->
                          <TimeSensor DEF='ClockBD' cycleInterval='3'/>
433
                         <!-- ROUTE information for doorBDPathOpen node:  [from ClockBD.fraction_changed to set_fraction ] [from value_changed to BACKDOOR.set_rotation ] -->
                          <OrientationInterpolator DEF='doorBDPathOpen' key='0 0.34 0.68 1' keyValue='0 1 0 0 0 1 0 0.7 0 1 0 1.0 0 1 0 1.2'/>
434
                         <!-- ROUTE information for touchOpenBD node:  [from touchTime to ClockBD.set_startTime ] -->
                          <TouchSensor DEF='touchOpenBD' description='touch to open'/>
435                           < ROUTE  fromNode='touchOpenBD' fromField='touchTime' toNode='ClockBD' toField='set_startTime'/>
436                           < ROUTE  fromNode='ClockBD' fromField='fraction_changed' toNode='doorBDPathOpen' toField='set_fraction'/>
437                           < ROUTE  fromNode='doorBDPathOpen' fromField='value_changed' toNode='BACKDOOR' toField='set_rotation'/>
438                      </Transform>
439                      <Transform translation='-0.4 0 0.05'>
440                           <Shape USE='knubOut'/>
441
                         <!-- ROUTE information for ClockCloseBD node:  [from touchCloseBD.touchTime to set_startTime ] [from fraction_changed to doorBDPathClose.set_fraction ] -->
                          <TimeSensor DEF='ClockCloseBD' cycleInterval='2'/>
442
                         <!-- ROUTE information for doorBDPathClose node:  [from ClockCloseBD.fraction_changed to set_fraction ] [from value_changed to BACKDOOR.set_rotation ] -->
                          <OrientationInterpolator DEF='doorBDPathClose' key='0 0.34 0.68 1' keyValue='0 1 0 1.2 0 1 0 1.0 0 1 0 0.7 0 1 0 0'/>
443
                         <!-- ROUTE information for touchCloseBD node:  [from touchTime to ClockCloseBD.set_startTime ] -->
                          <TouchSensor DEF='touchCloseBD' description='touch to close'/>
444                           < ROUTE  fromNode='touchCloseBD' fromField='touchTime' toNode='ClockCloseBD' toField='set_startTime'/>
445                           < ROUTE  fromNode='ClockCloseBD' fromField='fraction_changed' toNode='doorBDPathClose' toField='set_fraction'/>
446                           < ROUTE  fromNode='doorBDPathClose' fromField='value_changed' toNode='BACKDOOR' toField='set_rotation'/>
447                      </Transform>
448                 </Transform>
449
               <!-- ROUTE information for BACKWINDOW1 node:  [from backWindow1Pos.value_changed to set_translation ] [from backWindow1Pos2.value_changed to set_translation ] -->
                <Transform DEF='BACKWINDOW1' translation='6 2 -12'>
450                      <Shape DEF='backwindow1'>
451                           <Box size='1 1 0.075'/>
452                           <Appearance>
453                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
454                           </Appearance>
455                      </Shape>
456                      <Transform translation='0.4 0 0.1'>
457                           <Shape DEF='backWindow1KnubOpen'>
458                                <Sphere DEF='backWindow1KnubO' radius='0.05'/>
459                                <Appearance>
460                                     <Material/>
461                                </Appearance>
462                           </Shape>
463
                         <!-- ROUTE information for backWindow1Clock node:  [from backWindow1Open.touchTime to set_startTime ] [from fraction_changed to backWindow1Pos.set_fraction ] -->
                          <TimeSensor DEF='backWindow1Clock'/>
464
                         <!-- ROUTE information for backWindow1Pos node:  [from backWindow1Clock.fraction_changed to set_fraction ] [from value_changed to BACKWINDOW1.set_translation ] -->
                          <PositionInterpolator DEF='backWindow1Pos' key='0 0.5 1' keyValue='6 2 -12 5.5 2 -12 5.1 2 -12'/>
465
                         <!-- ROUTE information for backWindow1Open node:  [from touchTime to backWindow1Clock.set_startTime ] -->
                          <TouchSensor DEF='backWindow1Open' description='touch to open'/>
466                           < ROUTE  fromNode='backWindow1Open' fromField='touchTime' toNode='backWindow1Clock' toField='set_startTime'/>
467                           < ROUTE  fromNode='backWindow1Clock' fromField='fraction_changed' toNode='backWindow1Pos' toField='set_fraction'/>
468                           < ROUTE  fromNode='backWindow1Pos' fromField='value_changed' toNode='BACKWINDOW1' toField='set_translation'/>
469                      </Transform>
470                      <Transform translation='0.4 -0.2 0.1'>
471                           <Shape DEF='backWindow1KnubClose'>
472                                <Sphere DEF='rightWindow1KnubC' radius='0.05'/>
473                                <Appearance>
474                                     <Material/>
475                                </Appearance>
476                           </Shape>
477
                         <!-- ROUTE information for backWindow1Clock2 node:  [from backWindow1Close.touchTime to set_startTime ] [from fraction_changed to backWindow1Pos2.set_fraction ] -->
                          <TimeSensor DEF='backWindow1Clock2'/>
478
                         <!-- ROUTE information for backWindow1Pos2 node:  [from backWindow1Clock2.fraction_changed to set_fraction ] [from value_changed to BACKWINDOW1.set_translation ] -->
                          <PositionInterpolator DEF='backWindow1Pos2' key='0 0.5 1' keyValue='5.1 2 -12 5.5 2 -12 6 2 -12'/>
479
                         <!-- ROUTE information for backWindow1Close node:  [from touchTime to backWindow1Clock2.set_startTime ] -->
                          <TouchSensor DEF='backWindow1Close' description='touch to close'/>
480                           < ROUTE  fromNode='backWindow1Close' fromField='touchTime' toNode='backWindow1Clock2' toField='set_startTime'/>
481                           < ROUTE  fromNode='backWindow1Clock2' fromField='fraction_changed' toNode='backWindow1Pos2' toField='set_fraction'/>
482                           < ROUTE  fromNode='backWindow1Pos2' fromField='value_changed' toNode='BACKWINDOW1' toField='set_translation'/>
483                      </Transform>
484                 </Transform>
485
               <!-- ROUTE information for BACKWINDOW2 node:  [from backWindow2Pos.value_changed to set_translation ] [from backWindow2Pos2.value_changed to set_translation ] -->
                <Transform DEF='BACKWINDOW2' translation='3 2 -12'>
486                      <Shape DEF='backwindow2'>
487                           <Box size='1 1 0.075'/>
488                           <Appearance>
489                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
490                           </Appearance>
491                      </Shape>
492                      <Transform translation='0.4 0 0.1'>
493                           <Shape DEF='backWindow2KnubOpen'>
494                                <Sphere DEF='backWindow2KnubO' radius='0.05'/>
495                                <Appearance>
496                                     <Material/>
497                                </Appearance>
498                           </Shape>
499
                         <!-- ROUTE information for backWindow2Clock node:  [from backWindow2Open.touchTime to set_startTime ] [from fraction_changed to backWindow2Pos.set_fraction ] -->
                          <TimeSensor DEF='backWindow2Clock'/>
500
                         <!-- ROUTE information for backWindow2Pos node:  [from backWindow2Clock.fraction_changed to set_fraction ] [from value_changed to BACKWINDOW2.set_translation ] -->
                          <PositionInterpolator DEF='backWindow2Pos' key='0 0.5 1' keyValue='3 2 -12 2.5 2 -12 2.1 2 -12'/>
501
                         <!-- ROUTE information for backWindow2Open node:  [from touchTime to backWindow2Clock.set_startTime ] -->
                          <TouchSensor DEF='backWindow2Open' description='touch to open'/>
502                           < ROUTE  fromNode='backWindow2Open' fromField='touchTime' toNode='backWindow2Clock' toField='set_startTime'/>
503                           < ROUTE  fromNode='backWindow2Clock' fromField='fraction_changed' toNode='backWindow2Pos' toField='set_fraction'/>
504                           < ROUTE  fromNode='backWindow2Pos' fromField='value_changed' toNode='BACKWINDOW2' toField='set_translation'/>
505                      </Transform>
506                      <Transform translation='0.4 -0.2 0.1'>
507                           <Shape DEF='backWindow2KnubClose'>
508                                <Sphere DEF='backWindow2KnubC' radius='0.05'/>
509                                <Appearance>
510                                     <Material/>
511                                </Appearance>
512                           </Shape>
513
                         <!-- ROUTE information for backWindow2Clock2 node:  [from backWindow2Close.touchTime to set_startTime ] [from fraction_changed to backWindow2Pos2.set_fraction ] -->
                          <TimeSensor DEF='backWindow2Clock2'/>
514
                         <!-- ROUTE information for backWindow2Pos2 node:  [from backWindow2Clock2.fraction_changed to set_fraction ] [from value_changed to BACKWINDOW2.set_translation ] -->
                          <PositionInterpolator DEF='backWindow2Pos2' key='0 0.5 1' keyValue='2.1 2 -12 2.5 2 -12 3 2 -12'/>
515
                         <!-- ROUTE information for backWindow2Close node:  [from touchTime to backWindow2Clock2.set_startTime ] -->
                          <TouchSensor DEF='backWindow2Close' description='touch to close'/>
516                           < ROUTE  fromNode='backWindow2Close' fromField='touchTime' toNode='backWindow2Clock2' toField='set_startTime'/>
517                           < ROUTE  fromNode='backWindow2Clock2' fromField='fraction_changed' toNode='backWindow2Pos2' toField='set_fraction'/>
518                           < ROUTE  fromNode='backWindow2Pos2' fromField='value_changed' toNode='BACKWINDOW2' toField='set_translation'/>
519                      </Transform>
520                 </Transform>
521
               <!-- ROUTE information for BACKWINDOW3 node:  [from backWindow3Pos.value_changed to set_translation ] [from backWindow3Pos2.value_changed to set_translation ] -->
                <Transform DEF='BACKWINDOW3' translation='0 2 -12'>
522                      <Shape DEF='backwindow3'>
523                           <Box size='1 1 0.075'/>
524                           <Appearance>
525                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
526                           </Appearance>
527                      </Shape>
528                      <Transform translation='0.4 0 0.1'>
529                           <Shape DEF='backWindow3KnubOpen'>
530                                <Sphere DEF='backWindow3KnubO' radius='0.05'/>
531                                <Appearance>
532                                     <Material/>
533                                </Appearance>
534                           </Shape>
535
                         <!-- ROUTE information for backWindow3Clock node:  [from backWindow3Open.touchTime to set_startTime ] [from fraction_changed to backWindow3Pos.set_fraction ] -->
                          <TimeSensor DEF='backWindow3Clock'/>
536
                         <!-- ROUTE information for backWindow3Pos node:  [from backWindow3Clock.fraction_changed to set_fraction ] [from value_changed to BACKWINDOW3.set_translation ] -->
                          <PositionInterpolator DEF='backWindow3Pos' key='0 0.5 1' keyValue='0 2 -12 -0.5 2 -12 -0.9 2 -12'/>
537
                         <!-- ROUTE information for backWindow3Open node:  [from touchTime to backWindow3Clock.set_startTime ] -->
                          <TouchSensor DEF='backWindow3Open' description='touch to open'/>
538                           < ROUTE  fromNode='backWindow3Open' fromField='touchTime' toNode='backWindow3Clock' toField='set_startTime'/>
539                           < ROUTE  fromNode='backWindow3Clock' fromField='fraction_changed' toNode='backWindow3Pos' toField='set_fraction'/>
540                           < ROUTE  fromNode='backWindow3Pos' fromField='value_changed' toNode='BACKWINDOW3' toField='set_translation'/>
541                      </Transform>
542                      <Transform translation='0.4 -0.2 0.1'>
543                           <Shape DEF='backWindow3KnubClose'>
544                                <Sphere DEF='rightWindow3KnubC' radius='0.05'/>
545                                <Appearance>
546                                     <Material/>
547                                </Appearance>
548                           </Shape>
549
                         <!-- ROUTE information for backWindow3Clock2 node:  [from backWindow3Close.touchTime to set_startTime ] [from fraction_changed to backWindow3Pos2.set_fraction ] -->
                          <TimeSensor DEF='backWindow3Clock2'/>
550
                         <!-- ROUTE information for backWindow3Pos2 node:  [from backWindow3Clock2.fraction_changed to set_fraction ] [from value_changed to BACKWINDOW3.set_translation ] -->
                          <PositionInterpolator DEF='backWindow3Pos2' key='0 0.5 1' keyValue='-0.9 2 -12 -0.5 2 -12 0 2 -12'/>
551
                         <!-- ROUTE information for backWindow3Close node:  [from touchTime to backWindow3Clock2.set_startTime ] -->
                          <TouchSensor DEF='backWindow3Close' description='touch to close'/>
552                           < ROUTE  fromNode='backWindow3Close' fromField='touchTime' toNode='backWindow3Clock2' toField='set_startTime'/>
553                           < ROUTE  fromNode='backWindow3Clock2' fromField='fraction_changed' toNode='backWindow3Pos2' toField='set_fraction'/>
554                           < ROUTE  fromNode='backWindow3Pos2' fromField='value_changed' toNode='BACKWINDOW3' toField='set_translation'/>
555                      </Transform>
556                 </Transform>
557            </Group>
558            <Group DEF='left1'>
559                 <Transform DEF='leftwall11' rotation='0 1 0 1.57' translation='-3 3.25 -5.25'>
560                      <Shape DEF='left11'>
561                           <Box size='4.5 1.5 0.1'/>
562                           <Appearance USE='wallAppearance'/>
563                      </Shape>
564                 </Transform>
565                 <Transform DEF='leftwall12' rotation='0 1 0 1.57' translation='-3 3.25 -9.75'>
566                      <Shape DEF='left12'>
567                           <Box size='4.5 1.5 0.1'/>
568                           <Appearance USE='wallAppearance'/>
569                      </Shape>
570                 </Transform>
571                 <Transform DEF='leftwall21' rotation='0 1 0 1.57' translation='-3 0.75 -5.25'>
572                      <Shape DEF='left21'>
573                           <Box size='4.5 1.5 0.1'/>
574                           <Appearance USE='wallAppearance'/>
575                      </Shape>
576                 </Transform>
577                 <Transform DEF='leftwall22' rotation='0 1 0 1.57' translation='-3 0.75 -9.75'>
578                      <Shape DEF='left22'>
579                           <Box size='4.5 1.5 0.1'/>
580                           <Appearance USE='wallAppearance'/>
581                      </Shape>
582                 </Transform>
583                 <Transform DEF='leftwall31' rotation='0 1 0 1.57' translation='-3 2 -4.25'>
584                      <Shape DEF='left31'>
585                           <Box size='2.5 1 0.1'/>
586                           <Appearance USE='wallAppearance'/>
587                      </Shape>
588                 </Transform>
589                 <Transform DEF='leftwall32' rotation='0 1 0 1.57' translation='-3 2 -7.5'>
590                      <Shape DEF='left32'>
591                           <Box size='2 1 0.1'/>
592                           <Appearance USE='wallAppearance'/>
593                      </Shape>
594                 </Transform>
595                 <Transform DEF='leftwall33' rotation='0 1 0 1.57' translation='-3 2 -10.75'>
596                      <Shape DEF='left33'>
597                           <Box size='2.5 1 0.1'/>
598                           <Appearance USE='wallAppearance'/>
599                      </Shape>
600                 </Transform>
601
               <!-- ROUTE information for LEFTWINDOW1 node:  [from leftWindow1Pos.value_changed to set_translation ] [from leftWindow1Pos2.value_changed to set_translation ] -->
                <Transform DEF='LEFTWINDOW1' rotation='0 1 0 1.57' translation='-3 2 -6'>
602                      <Shape DEF='leftwindow1'>
603                           <Box size='1 1 0.075'/>
604                           <Appearance>
605                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
606                           </Appearance>
607                      </Shape>
608                      <Transform translation='0.4 0 0.1'>
609                           <Shape DEF='leftWindow1KnubOpen'>
610                                <Sphere DEF='lefttWindow1KnubO' radius='0.05'/>
611                                <Appearance>
612                                     <Material/>
613                                </Appearance>
614                           </Shape>
615
                         <!-- ROUTE information for leftWindow1Clock node:  [from leftWindow1Open.touchTime to set_startTime ] [from fraction_changed to leftWindow1Pos.set_fraction ] -->
                          <TimeSensor DEF='leftWindow1Clock'/>
616
                         <!-- ROUTE information for leftWindow1Pos node:  [from leftWindow1Clock.fraction_changed to set_fraction ] [from value_changed to LEFTWINDOW1.set_translation ] -->
                          <PositionInterpolator DEF='leftWindow1Pos' key='0 0.5 1' keyValue='-3 2 -6 -3 2 -5.5 -3 2 -5.1'/>
617
                         <!-- ROUTE information for leftWindow1Open node:  [from touchTime to leftWindow1Clock.set_startTime ] -->
                          <TouchSensor DEF='leftWindow1Open' description='touch to open'/>
618                           < ROUTE  fromNode='leftWindow1Open' fromField='touchTime' toNode='leftWindow1Clock' toField='set_startTime'/>
619                           < ROUTE  fromNode='leftWindow1Clock' fromField='fraction_changed' toNode='leftWindow1Pos' toField='set_fraction'/>
620                           < ROUTE  fromNode='leftWindow1Pos' fromField='value_changed' toNode='LEFTWINDOW1' toField='set_translation'/>
621                      </Transform>
622                      <Transform translation='0.4 -0.2 0.1'>
623                           <Shape DEF='leftWindow1KnubClose'>
624                                <Sphere DEF='leftWindow1Knub2' radius='0.05'/>
625                                <Appearance>
626                                     <Material/>
627                                </Appearance>
628                           </Shape>
629
                         <!-- ROUTE information for leftWindow1Clock2 node:  [from leftWindow1Close.touchTime to set_startTime ] [from fraction_changed to leftWindow1Pos2.set_fraction ] -->
                          <TimeSensor DEF='leftWindow1Clock2'/>
630
                         <!-- ROUTE information for leftWindow1Pos2 node:  [from leftWindow1Clock2.fraction_changed to set_fraction ] [from value_changed to LEFTWINDOW1.set_translation ] -->
                          <PositionInterpolator DEF='leftWindow1Pos2' key='0 0.5 1' keyValue='-3 2 -5.1 -3 2 -5.5 -3 2 -6'/>
631
                         <!-- ROUTE information for leftWindow1Close node:  [from touchTime to leftWindow1Clock2.set_startTime ] -->
                          <TouchSensor DEF='leftWindow1Close' description='touch to close'/>
632                           < ROUTE  fromNode='leftWindow1Close' fromField='touchTime' toNode='leftWindow1Clock2' toField='set_startTime'/>
633                           < ROUTE  fromNode='leftWindow1Clock2' fromField='fraction_changed' toNode='leftWindow1Pos2' toField='set_fraction'/>
634                           < ROUTE  fromNode='leftWindow1Pos2' fromField='value_changed' toNode='LEFTWINDOW1' toField='set_translation'/>
635                      </Transform>
636                 </Transform>
637
               <!-- ROUTE information for LEFTWINDOW2 node:  [from leftWindow2Pos.value_changed to set_translation ] [from leftWindow2Pos2.value_changed to set_translation ] -->
                <Transform DEF='LEFTWINDOW2' rotation='0 1 0 1.57' translation='-3 2 -9'>
638                      <Shape DEF='leftwindow2'>
639                           <Box size='1 1 0.075'/>
640                           <Appearance>
641                                <Material diffuseColor='0.7 0.9 0.9' transparency='0.5'/>
642                           </Appearance>
643                      </Shape>
644                      <Transform translation='0.4 0 0.1'>
645                           <Shape DEF='leftWindow2KnubOpen'>
646                                <Sphere DEF='lefttWindow2KnubO' radius='0.05'/>
647                                <Appearance>
648                                     <Material/>
649                                </Appearance>
650                           </Shape>
651
                         <!-- ROUTE information for leftWindow2Clock node:  [from leftWindow2Open.touchTime to set_startTime ] [from fraction_changed to leftWindow2Pos.set_fraction ] -->
                          <TimeSensor DEF='leftWindow2Clock'/>
652
                         <!-- ROUTE information for leftWindow2Pos node:  [from leftWindow2Clock.fraction_changed to set_fraction ] [from value_changed to LEFTWINDOW2.set_translation ] -->
                          <PositionInterpolator DEF='leftWindow2Pos' key='0 0.5 1' keyValue='-3 2 -9 -3 2 -8.5 -3 2 -8.1'/>
653
                         <!-- ROUTE information for leftWindow2Open node:  [from touchTime to leftWindow2Clock.set_startTime ] -->
                          <TouchSensor DEF='leftWindow2Open' description='touch to open'/>
654                           < ROUTE  fromNode='leftWindow2Open' fromField='touchTime' toNode='leftWindow2Clock' toField='set_startTime'/>
655                           < ROUTE  fromNode='leftWindow2Clock' fromField='fraction_changed' toNode='leftWindow2Pos' toField='set_fraction'/>
656                           < ROUTE  fromNode='leftWindow2Pos' fromField='value_changed' toNode='LEFTWINDOW2' toField='set_translation'/>
657                      </Transform>
658                      <Transform translation='0.4 -0.2 0.1'>
659                           <Shape DEF='leftWindow2KnubClose'>
660                                <Sphere DEF='rightWindow2Knub1' radius='0.05'/>
661                                <Appearance>
662                                     <Material/>
663                                </Appearance>
664                           </Shape>
665
                         <!-- ROUTE information for leftWindow2Clock2 node:  [from leftWindow2Close.touchTime to set_startTime ] [from fraction_changed to leftWindow2Pos2.set_fraction ] -->
                          <TimeSensor DEF='leftWindow2Clock2'/>
666
                         <!-- ROUTE information for leftWindow2Pos2 node:  [from leftWindow2Clock2.fraction_changed to set_fraction ] [from value_changed to LEFTWINDOW2.set_translation ] -->
                          <PositionInterpolator DEF='leftWindow2Pos2' key='0 0.5 1' keyValue='-3 2 -8.1 -3 2 -8.5 -3 2 -9'/>
667
                         <!-- ROUTE information for leftWindow2Close node:  [from touchTime to leftWindow2Clock2.set_startTime ] -->
                          <TouchSensor DEF='leftWindow2Close' description='touch to close'/>
668                           < ROUTE  fromNode='leftWindow2Close' fromField='touchTime' toNode='leftWindow2Clock2' toField='set_startTime'/>
669                           < ROUTE  fromNode='leftWindow2Clock2' fromField='fraction_changed' toNode='leftWindow2Pos2' toField='set_fraction'/>
670                           < ROUTE  fromNode='leftWindow2Pos2' fromField='value_changed' toNode='LEFTWINDOW2' toField='set_translation'/>
671                      </Transform>
672                 </Transform>
673            </Group>
674            <Group DEF='left2'>
675                 <Transform DEF='left2wall11' rotation='0 1 0 1.57' translation='0 3 -1.5'>
676                      <Shape DEF='left2wall1'>
677                           <Box size='3 2 0.1'/>
678                           <Appearance DEF='left2wall1Appearance'>
679                                <Material/>
680                                <ImageTexture USE='yellowBrick'/>
681                           </Appearance>
682                      </Shape>
683                 </Transform>
684                 <Transform DEF='left2wall12' rotation='0 1 0 1.57' translation='0 1 -1.5'>
685                      <Shape DEF='left2wall2'>
686                           <Box size='3 2 0.1'/>
687                           <Appearance DEF='left2wall2Appearance'>
688                                <Material/>
689                                <ImageTexture USE='yellowBrick'/>
690                           </Appearance>
691                      </Shape>
692                 </Transform>
693            </Group>
694            <Group DEF='FLOOR'>
695                 <Transform DEF='floor1' translation='4.5 0.005 -6'>
696                      <Shape DEF='floorshape1'>
697                           <Box size='9 0.01 12'/>
698
                         <!-- Appearance floorappearance is a DEF node that has 1 USE node: USE_1 -->
                          <Appearance DEF='floorappearance'>
699                                <Material diffuseColor='0.9 0.9 0.9'/>
700                           </Appearance>
701                      </Shape>
702                 </Transform>
703                 <Transform DEF='floor2' translation='-1.5 0.005 -7.5'>
704                      <Shape DEF='floorshape2'>
705                           <Box size='3 0.01 9'/>
706                           <Appearance USE='floorappearance'/>
707                      </Shape>
708                 </Transform>
709            </Group>
710            <Group DEF='INSIDE'>
711                 <Transform translation='-1.25 1 -7.5'>
712                      <Shape DEF='wall1roomleft'>
713                           <Box size='3.5 2 0.1'/>
714                           <Appearance USE='wallAppearance'/>
715                      </Shape>
716                 </Transform>
717                 <Transform translation='-0.75 3 -7.5'>
718                      <Shape DEF='left'>
719                           <Box size='4.5 2 0.1'/>
720                           <Appearance USE='wallAppearance'/>
721                      </Shape>
722                 </Transform>
723                 <Transform rotation='0 1 0 1.57' translation='1.5 3 -9.75'>
724                      <Shape>
725                           <Box size='4.5 2 0.1'/>
726                           <Appearance USE='wallAppearance'/>
727                      </Shape>
728                 </Transform>
729                 <Transform rotation='0 1 0 1.57' translation='1.5 1 -9.75'>
730                      <Shape>
731                           <Box size='4.5 2 0.1'/>
732                           <Appearance USE='wallAppearance'/>
733                      </Shape>
734                 </Transform>
735
               <!-- ROUTE information for DOORROOMLEFT node:  [from doorroomleftPathOpen.value_changed to set_rotation ] [from doorroomleftPathClose.value_changed to set_rotation ] -->
                <Transform DEF='DOORROOMLEFT' center='0.5 0 0' translation='1 1 -7.5'>
736                      <Shape DEF='doorroomleft'>
737                           <Box size='1 2 0.1'/>
738                           <Appearance>
739                                <Material diffuseColor='0.8 0.5 0'/>
740                                <ImageTexture USE='wood'/>
741                           </Appearance>
742                      </Shape>
743                      <Transform translation='-0.4 0 0.05'>
744                           <Shape USE='knubOut'/>
745
                         <!-- ROUTE information for Clockdoorroomleft node:  [from touchOpenroomleft.touchTime to set_startTime ] [from fraction_changed to doorroomleftPathOpen.set_fraction ] -->
                          <TimeSensor DEF='Clockdoorroomleft' cycleInterval='3'/>
746
                         <!-- ROUTE information for doorroomleftPathOpen node:  [from Clockdoorroomleft.fraction_changed to set_fraction ] [from value_changed to DOORROOMLEFT.set_rotation ] -->
                          <OrientationInterpolator DEF='doorroomleftPathOpen' key='0 0.34 0.68 1' keyValue='0 1 0 0 0 1 0 -0.7 0 1 0 -1.0 0 1 0 -1.2'/>
747
                         <!-- ROUTE information for touchOpenroomleft node:  [from touchTime to Clockdoorroomleft.set_startTime ] -->
                          <TouchSensor DEF='touchOpenroomleft' description='touch to open'/>
748                           < ROUTE  fromNode='touchOpenroomleft' fromField='touchTime' toNode='Clockdoorroomleft' toField='set_startTime'/>
749                           < ROUTE  fromNode='Clockdoorroomleft' fromField='fraction_changed' toNode='doorroomleftPathOpen' toField='set_fraction'/>
750                           < ROUTE  fromNode='doorroomleftPathOpen' fromField='value_changed' toNode='DOORROOMLEFT' toField='set_rotation'/>
751                      </Transform>
752                      <Transform translation='-0.4 0 -0.05'>
753                           <Shape USE='knubOut'/>
754
                         <!-- ROUTE information for ClockCloseroomleft node:  [from touchCloseroomleft.touchTime to set_startTime ] [from fraction_changed to doorroomleftPathClose.set_fraction ] -->
                          <TimeSensor DEF='ClockCloseroomleft' cycleInterval='2'/>
755
                         <!-- ROUTE information for doorroomleftPathClose node:  [from ClockCloseroomleft.fraction_changed to set_fraction ] [from value_changed to DOORROOMLEFT.set_rotation ] -->
                          <OrientationInterpolator DEF='doorroomleftPathClose' key='0 0.34 0.68 1' keyValue='0 1 0 -1.2 0 1 0 -1.0 0 1 0 -0.7 0 1 0 0'/>
756
                         <!-- ROUTE information for touchCloseroomleft node:  [from touchTime to ClockCloseroomleft.set_startTime ] -->
                          <TouchSensor DEF='touchCloseroomleft' description='touch to close'/>
757                           < ROUTE  fromNode='touchCloseroomleft' fromField='touchTime' toNode='ClockCloseroomleft' toField='set_startTime'/>
758                           < ROUTE  fromNode='ClockCloseroomleft' fromField='fraction_changed' toNode='doorroomleftPathClose' toField='set_fraction'/>
759                           < ROUTE  fromNode='doorroomleftPathClose' fromField='value_changed' toNode='DOORROOMLEFT' toField='set_rotation'/>
760                      </Transform>
761                 </Transform>
762                 <Transform rotation='0 1 0 1.57' translation='7 3 -9.70'>
763                      <Shape>
764                           <Box size='4.50 2 0.1'/>
765                           <Appearance USE='wallAppearance'/>
766                      </Shape>
767                 </Transform>
768                 <Transform rotation='0 1 0 1.57' translation='7 1 -9.70'>
769                      <Shape>
770                           <Box size='4.50 2 0.1'/>
771                           <Appearance USE='wallAppearance'/>
772                      </Shape>
773                 </Transform>
774                 <Transform translation='4.25 3 -7.5'>
775                      <Shape>
776                           <Box size='5.5 2 0.1'/>
777                           <Appearance USE='wallAppearance'/>
778                      </Shape>
779                 </Transform>
780                 <Transform translation='3.75 1 -7.5'>
781                      <Shape>
782                           <Box size='4.5 2 0.1'/>
783                           <Appearance USE='wallAppearance'/>
784                      </Shape>
785                 </Transform>
786
               <!-- ROUTE information for DOORROOMRIGHT node:  [from doorroomrightPathOpen.value_changed to set_rotation ] [from doorroomrightPathClose.value_changed to set_rotation ] -->
                <Transform DEF='DOORROOMRIGHT' center='0.5 0 0' translation='6.5 1 -7.5'>
787                      <Shape DEF='doorroomright'>
788                           <Box size='1 2 0.1'/>
789                           <Appearance>
790                                <Material diffuseColor='0.8 0.5 0'/>
791                                <ImageTexture USE='wood'/>
792                           </Appearance>
793                      </Shape>
794                      <Transform translation='-0.4 0 0.05'>
795                           <Shape USE='knubOut'/>
796
                         <!-- ROUTE information for Clockdoorroomright node:  [from touchOpenroomright.touchTime to set_startTime ] [from fraction_changed to doorroomrightPathOpen.set_fraction ] -->
                          <TimeSensor DEF='Clockdoorroomright' cycleInterval='3'/>
797
                         <!-- ROUTE information for doorroomrightPathOpen node:  [from Clockdoorroomright.fraction_changed to set_fraction ] [from value_changed to DOORROOMRIGHT.set_rotation ] -->
                          <OrientationInterpolator DEF='doorroomrightPathOpen' key='0 0.34 0.68 1' keyValue='0 1 0 0 0 1 0 -0.4 0 1 0 -0.7 0 1 0 -1.0'/>
798
                         <!-- ROUTE information for touchOpenroomright node:  [from touchTime to Clockdoorroomright.set_startTime ] -->
                          <TouchSensor DEF='touchOpenroomright' description='touch to open'/>
799                           < ROUTE  fromNode='touchOpenroomright' fromField='touchTime' toNode='Clockdoorroomright' toField='set_startTime'/>
800                           < ROUTE  fromNode='Clockdoorroomright' fromField='fraction_changed' toNode='doorroomrightPathOpen' toField='set_fraction'/>
801                           < ROUTE  fromNode='doorroomrightPathOpen' fromField='value_changed' toNode='DOORROOMRIGHT' toField='set_rotation'/>
802                      </Transform>
803                      <Transform translation='-0.4 0 -0.05'>
804                           <Shape USE='knubOut'/>
805
                         <!-- ROUTE information for ClockCloseroomright node:  [from touchCloseroomright.touchTime to set_startTime ] [from fraction_changed to doorroomrightPathClose.set_fraction ] -->
                          <TimeSensor DEF='ClockCloseroomright' cycleInterval='2'/>
806
                         <!-- ROUTE information for doorroomrightPathClose node:  [from ClockCloseroomright.fraction_changed to set_fraction ] [from value_changed to DOORROOMRIGHT.set_rotation ] -->
                          <OrientationInterpolator DEF='doorroomrightPathClose' key='0 0.34 0.68 1' keyValue='0 1 0 -1.0 0 1 0 -0.7 0 1 0 -0.4 0 1 0 0'/>
807
                         <!-- ROUTE information for touchCloseroomright node:  [from touchTime to ClockCloseroomright.set_startTime ] -->
                          <TouchSensor DEF='touchCloseroomright' description='touch to close'/>
808                           < ROUTE  fromNode='touchCloseroomright' fromField='touchTime' toNode='ClockCloseroomright' toField='set_startTime'/>
809                           < ROUTE  fromNode='ClockCloseroomright' fromField='fraction_changed' toNode='doorroomrightPathClose' toField='set_fraction'/>
810                           < ROUTE  fromNode='doorroomrightPathClose' fromField='value_changed' toNode='DOORROOMRIGHT' toField='set_rotation'/>
811                      </Transform>
812                 </Transform>
813                 <Transform translation='2.25 3 -3'>
814                      <Shape>
815                           <Box size='4.5 2 0.1'/>
816                           <Appearance USE='wallAppearance'/>
817                      </Shape>
818                 </Transform>
819                 <Transform translation='1.75 1 -3'>
820                      <Shape>
821                           <Box size='3.5 2 0.1'/>
822                           <Appearance USE='wallAppearance'/>
823                      </Shape>
824                 </Transform>
825                 <Transform rotation='0 1 0 1.57' translation='4.45 1 -1.50'>
826                      <Shape>
827                           <Box size='2.90 2 0.1'/>
828                           <Appearance USE='wallAppearance'/>
829                      </Shape>
830                 </Transform>
831                 <Transform rotation='0 1 0 1.57' translation='4.45 3 -1.50'>
832                      <Shape>
833                           <Box size='2.90 2 0.1'/>
834                           <Appearance USE='wallAppearance'/>
835                      </Shape>
836                 </Transform>
837
               <!-- ROUTE information for FRONTROOMDOOR node:  [from doorFRPathOpen.value_changed to set_rotation ] [from doorFRPathClose.value_changed to set_rotation ] -->
                <Transform DEF='FRONTROOMDOOR' center='0.5 0 0' translation='4 1 -3'>
838                      <Shape DEF='frontroomdoor'>
839                           <Box size='1 2 0.1'/>
840                           <Appearance>
841                                <Material diffuseColor='0.8 0.5 0'/>
842                                <ImageTexture USE='wood'/>
843                           </Appearance>
844                      </Shape>
845                      <Transform translation='-0.4 0 -0.05'>
846                           <Shape DEF='knubOutfrontroom'>
847                                <Sphere DEF='doorKnubFR' radius='0.05'/>
848                                <Appearance>
849                                     <Material/>
850                                </Appearance>
851                           </Shape>
852
                         <!-- ROUTE information for ClockFR node:  [from touchOpenFR.touchTime to set_startTime ] [from fraction_changed to doorFRPathOpen.set_fraction ] -->
                          <TimeSensor DEF='ClockFR' cycleInterval='3'/>
853
                         <!-- ROUTE information for doorFRPathOpen node:  [from ClockFR.fraction_changed to set_fraction ] [from value_changed to FRONTROOMDOOR.set_rotation ] -->
                          <OrientationInterpolator DEF='doorFRPathOpen' key='0 0.34 0.68 1' keyValue='0 1 0 0 0 1 0 0.4 0 1 0 0.7 0 1 0 0.9'/>
854
                         <!-- ROUTE information for touchOpenFR node:  [from touchTime to ClockFR.set_startTime ] -->
                          <TouchSensor DEF='touchOpenFR' description='touch to open'/>
855                           < ROUTE  fromNode='touchOpenFR' fromField='touchTime' toNode='ClockFR' toField='set_startTime'/>
856                           < ROUTE  fromNode='ClockFR' fromField='fraction_changed' toNode='doorFRPathOpen' toField='set_fraction'/>
857                           < ROUTE  fromNode='doorFRPathOpen' fromField='value_changed' toNode='FRONTROOMDOOR' toField='set_rotation'/>
858                      </Transform>
859                      <Transform translation='-0.4 0 0.05'>
860                           <Shape USE='knubOut'/>
861
                         <!-- ROUTE information for ClockCloseFR node:  [from touchCloseFR.touchTime to set_startTime ] [from fraction_changed to doorFRPathClose.set_fraction ] -->
                          <TimeSensor DEF='ClockCloseFR' cycleInterval='2'/>
862
                         <!-- ROUTE information for doorFRPathClose node:  [from ClockCloseFR.fraction_changed to set_fraction ] [from value_changed to FRONTROOMDOOR.set_rotation ] -->
                          <OrientationInterpolator DEF='doorFRPathClose' key='0 0.34 0.68 1' keyValue='0 1 0 0.9 0 1 0 0.7 0 1 0 0.4 0 1 0 0'/>
863
                         <!-- ROUTE information for touchCloseFR node:  [from touchTime to ClockCloseFR.set_startTime ] -->
                          <TouchSensor DEF='touchCloseFR' description='touch to close'/>
864                           < ROUTE  fromNode='touchCloseFR' fromField='touchTime' toNode='ClockCloseFR' toField='set_startTime'/>
865                           < ROUTE  fromNode='ClockCloseFR' fromField='fraction_changed' toNode='doorFRPathClose' toField='set_fraction'/>
866                           < ROUTE  fromNode='doorFRPathClose' fromField='value_changed' toNode='FRONTROOMDOOR' toField='set_rotation'/>
867                      </Transform>
868                 </Transform>
869                 <Transform translation='5.75 3 -3'>
870                      <Shape>
871                           <Box size='2.5 2 0.1'/>
872                           <Appearance USE='wallAppearance'/>
873                      </Shape>
874                 </Transform>
875                 <Transform translation='5.75 1 -3'>
876                      <Shape>
877                           <Box size='2.5 2 0.1'/>
878                           <Appearance USE='wallAppearance'/>
879                      </Shape>
880                 </Transform>
881                 <Transform rotation='0 1 0 1.57' translation='6.95 3 -1.50'>
882                      <Shape>
883                           <Box size='2.90 2 0.1'/>
884                           <Appearance USE='wallAppearance'/>
885                      </Shape>
886                 </Transform>
887                 <Transform rotation='0 1 0 1.57' translation='6.95 1 -0.95'>
888                      <Shape>
889                           <Box size='2.0 2 0.1'/>
890                           <Appearance USE='wallAppearance'/>
891                      </Shape>
892                 </Transform>
893
               <!-- ROUTE information for FRONTROOMDOOR2 node:  [from doorFR2PathOpen.value_changed to set_rotation ] [from doorFR2PathClose.value_changed to set_rotation ] -->
                <Transform DEF='FRONTROOMDOOR2' center='0.5 0 0' rotation='0 1 0 1.57' translation='6.45 1 -2.95'>
894                      <Shape DEF='frontroomdoor2'>
895                           <Box size='1 2 0.1'/>
896                           <Appearance>
897                                <Material diffuseColor='0.8 0.5 0'/>
898                                <ImageTexture USE='wood'/>
899                           </Appearance>
900                      </Shape>
901                      <Transform translation='-0.4 0 -0.05'>
902                           <Shape DEF='knubOutfrontroom2'>
903                                <Sphere DEF='doorKnubFR2' radius='0.05'/>
904                                <Appearance>
905                                     <Material/>
906                                </Appearance>
907                           </Shape>
908
                         <!-- ROUTE information for ClockFR2 node:  [from touchOpenFR2.touchTime to set_startTime ] [from fraction_changed to doorFR2PathOpen.set_fraction ] -->
                          <TimeSensor DEF='ClockFR2' cycleInterval='3'/>
909
                         <!-- ROUTE information for doorFR2PathOpen node:  [from ClockFR2.fraction_changed to set_fraction ] [from value_changed to FRONTROOMDOOR2.set_rotation ] -->
                          <OrientationInterpolator DEF='doorFR2PathOpen' key='0 0.34 0.68 1' keyValue='0 1 0 0 0 1 0 0.4 0 1 0 0.7 0 1 0 0.9'/>
910
                         <!-- ROUTE information for touchOpenFR2 node:  [from touchTime to ClockFR2.set_startTime ] -->
                          <TouchSensor DEF='touchOpenFR2' description='touch to open'/>
911                           < ROUTE  fromNode='touchOpenFR2' fromField='touchTime' toNode='ClockFR2' toField='set_startTime'/>
912                           < ROUTE  fromNode='ClockFR2' fromField='fraction_changed' toNode='doorFR2PathOpen' toField='set_fraction'/>
913                           < ROUTE  fromNode='doorFR2PathOpen' fromField='value_changed' toNode='FRONTROOMDOOR2' toField='set_rotation'/>
914                      </Transform>
915                      <Transform translation='-0.4 0 0.05'>
916                           <Shape USE='knubOut'/>
917
                         <!-- ROUTE information for ClockCloseFR2 node:  [from touchCloseFR2.touchTime to set_startTime ] [from fraction_changed to doorFR2PathClose.set_fraction ] -->
                          <TimeSensor DEF='ClockCloseFR2' cycleInterval='2'/>
918
                         <!-- ROUTE information for doorFR2PathClose node:  [from ClockCloseFR2.fraction_changed to set_fraction ] [from value_changed to FRONTROOMDOOR2.set_rotation ] -->
                          <OrientationInterpolator DEF='doorFR2PathClose' key='0 0.34 0.68 1' keyValue='0 1 0 0.9 0 1 0 0.7 0 1 0 0.4 0 1 0 0'/>
919
                         <!-- ROUTE information for touchCloseFR2 node:  [from touchTime to ClockCloseFR2.set_startTime ] -->
                          <TouchSensor DEF='touchCloseFR2' description='touch to close'/>
920                           < ROUTE  fromNode='touchCloseFR2' fromField='touchTime' toNode='ClockCloseFR2' toField='set_startTime'/>
921                           < ROUTE  fromNode='ClockCloseFR2' fromField='fraction_changed' toNode='doorFR2PathClose' toField='set_fraction'/>
922                           < ROUTE  fromNode='doorFR2PathClose' fromField='value_changed' toNode='FRONTROOMDOOR2' toField='set_rotation'/>
923                      </Transform>
924                 </Transform>
925            </Group>
926            <Group DEF='roofandcelling'>
927                 <Transform DEF='roof1' center='0 4 0' rotation='1 0 0 1' scale='1 1 0.01' translation='3 4.1 -5.8'>
928
                    <!-- Shape roofpart1 is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                     <Shape DEF='roofpart1'>
929                           <Cone bottomRadius='6.1' height='7.3'/>
930                           <Appearance DEF='roofapp'>
931                                <Material diffuseColor='0 0.2 1'/>
932
                              <!-- ImageTexture wellWall is a DEF node that has 1 USE node: USE_1 -->
                               <ImageTexture DEF='wellWall'   url=' "wellWall.jpg " "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/wellWall.jpg " '/>
933                           </Appearance>
934                      </Shape>
935                 </Transform>
936                 <Transform DEF='roof2' center='0 4 0' rotation='1 0 0 -1' scale='1 1 0.01' translation='3 4.1 -6.4'>
937                      <Shape USE='roofpart1'/>
938                 </Transform>
939                 <Transform DEF='roof3' center='0 4 0' rotation='0 0 1 -1' scale='0.02 1 1' translation='3.4 4.1 -6.1'>
940                      <Shape USE='roofpart1'/>
941                 </Transform>
942                 <Transform DEF='roof4' center='0 4 0' rotation='0 0 1 1' scale='0.02 1 1' translation='2.6 4.1 -6.1'>
943                      <Shape USE='roofpart1'/>
944                 </Transform>
945                 <Transform DEF='celling1' translation='3 4.075 -6'>
946                      <Shape DEF='celling1shape'>
947                           <Box size='12 0.05 12'/>
948                           <Appearance DEF='cellingapp'>
949                                <Material diffuseColor='0 0.2 1'/>
950                                <ImageTexture USE='wellWall'/>
951                           </Appearance>
952                      </Shape>
953                 </Transform>
954            </Group>
955            <Group>
956                 <Transform translation='-6 0 0'>
957                      <Inline   url=' "Tree.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Tree.x3d" "Tree.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Tree.wrl" '/>
958                 </Transform>
959                 <Transform rotation='0 1 0 -1.57' scale='0.5 0.5 0.5' translation='-2.5 0.5 -5.5'>
960                      <Inline   url=' "Desk.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Desk.x3d" "Desk.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Desk.wrl" '/>
961                 </Transform>
962                 <Transform rotation='0 1 0 1.57' scale='0.5 0.5 0.5' translation='-2.5 1.4 -5.5'>
963                      <Inline   url=' "TV.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/TV.x3d" "TV.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/TV.wrl" '/>
964                 </Transform>
965                 <Transform rotation='0 1 0 -3.14' scale='0.35 0.35 0.35' translation='1 0.10 -5.5'>
966                      <Inline   url=' "Sofa.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Sofa.x3d" "Sofa.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Sofa.wrl" '/>
967                 </Transform>
968                 <Transform scale='0.5 0.5 0.5' translation='4.5 1 -5.5'>
969                      <Inline   url=' "Table.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Table.x3d" "Table.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Table.wrl" '/>
970                 </Transform>
971                 <Transform scale='0.25 0.25 0.25' translation='5.5 0.50 -5.5'>
972
                    <!-- Inline Chair is a DEF node that has 1 USE node: USE_1 -->
                     <Inline DEF='Chair'   url=' "Chair.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Chair.x3d" "Chair.wrl" "http://web.nps.navy.mil/~brutzmanChair/Savage/Buildings/HouseSeksitSiripala/Chair.wrl" '/>
973                 </Transform>
974                 <Transform rotation='0 1 0 3.14' scale='0.25 0.25 0.25' translation='3.5 0.50 -5.5'>
975                      <Inline USE='Chair'/>
976                 </Transform>
977                 <Transform rotation='0 1 0 3.14' scale='0.40 0.40 0.40' translation='3.25 0.32 -11'>
978
                    <!-- Inline Bed is a DEF node that has 1 USE node: USE_1 -->
                     <Inline DEF='Bed'   url=' "Bed.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Bed.x3d" "Bed.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Bed.wrl" '/>
979                 </Transform>
980                 <Transform rotation='0 1 0 3.14' scale='0.40 0.40 0.40' translation='-1.25 0.32 -11'>
981                      <Inline USE='Bed'/>
982                 </Transform>
983                 <Transform rotation='0 1 0 1.57' scale='0.7 0.7 0.7' translation='7.35 0.35 -8.2'>
984                      <Inline   url=' "Cabinet.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Cabinet.x3d" "Cabinet.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Cabinet.wrl" '/>
985                 </Transform>
986                 <Transform rotation='0 1 0 1.57' translation='7.35 0.75 -9.5'>
987                      <Inline   url=' "Refrigerator.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Refrigerator.x3d" "Refrigerator.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Refrigerator.wrl" '/>
988                 </Transform>
989                 <Transform rotation='0 1 0 3.14' scale='0.25 0.25 0.25' translation='6 0.75 -0.5'>
990                      <Inline   url=' "Toilet.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Toilet.x3d" "Toilet.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/Toilet.wrl" '/>
991                      <Sound DEF='toilet' location='-0.957652 0.102433 0.970123' minBack='12.0' minFront='12.0' priority='1.0'>
992                           <AudioClip DEF='Sound1clip_5' description='toilet flushing sound'   url=' "toilet.wav" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/toilet.wav" '/>
993                      </Sound>
994                 </Transform>
995            </Group>
996       </Scene>
997  </X3D>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: back, back11, back12, back13, back14, back21, back22, back23, back24, back31, back32, back33, back34, back35, BACKDOOR, backdoor, backtwall32, backwall11, backwall12, backwall13, backwall14, backwall21, backwall22, backwall23, backwall24, backwall31, backwall33, backwall34, backwall35, BACKWINDOW1, backwindow1, backWindow1Clock, backWindow1Clock2, backWindow1Close, backWindow1KnubClose, backWindow1KnubO, backWindow1KnubOpen, backWindow1Open, backWindow1Pos, backWindow1Pos2, BACKWINDOW2, backwindow2, backWindow2Clock, backWindow2Clock2, backWindow2Close, backWindow2KnubC, backWindow2KnubClose, backWindow2KnubO, backWindow2KnubOpen, backWindow2Open, backWindow2Pos, backWindow2Pos2, BACKWINDOW3, backwindow3, backWindow3Clock, backWindow3Clock2, backWindow3Close, backWindow3KnubClose, backWindow3KnubO, backWindow3KnubOpen, backWindow3Open, backWindow3Pos, backWindow3Pos2, Bed, celling1, celling1shape, cellingapp, Chair, Clock, ClockBD, ClockClose, ClockCloseBD, ClockCloseFR, ClockCloseFR2, ClockCloseroomleft, ClockCloseroomright, Clockdoorroomleft, Clockdoorroomright, ClockFR, ClockFR2, DOOR, door, doorBDPathClose, doorBDPathOpen, doorFR2PathClose, doorFR2PathOpen, doorFRPathClose, doorFRPathOpen, doorKnub, doorKnubB, doorKnubFR, doorKnubFR2, doorPathClose, doorPathOpen, DOORROOMLEFT, doorroomleft, doorroomleftPathClose, doorroomleftPathOpen, DOORROOMRIGHT, doorroomright, doorroomrightPathClose, doorroomrightPathOpen, FLOOR, floor1, floor2, floorappearance, floorshape1, floorshape2, Front1, Front2, FRONTROOMDOOR, frontroomdoor, FRONTROOMDOOR2, frontroomdoor2, INSIDE, knub_ap, knubOut, knubOutB, knubOutfrontroom, knubOutfrontroom2, left, left1, left11, left12, left2, left21, left22, left2wall1, left2wall11, left2wall12, left2wall1Appearance, left2wall2, left2wall2Appearance, left31, left32, left33, lefttWindow1KnubO, lefttWindow2KnubO, leftwall11, leftwall12, leftwall21, leftwall22, leftwall31, leftwall32, leftwall33, LEFTWINDOW1, leftwindow1, leftWindow1Clock, leftWindow1Clock2, leftWindow1Close, leftWindow1Knub2, leftWindow1KnubClose, leftWindow1KnubOpen, leftWindow1Open, leftWindow1Pos, leftWindow1Pos2, LEFTWINDOW2, leftwindow2, leftWindow2Clock, leftWindow2Clock2, leftWindow2Close, leftWindow2KnubClose, leftWindow2KnubOpen, leftWindow2Open, leftWindow2Pos, leftWindow2Pos2, part1, part2, partFront211, partFront212, partFront221, partFront222, partFront231, partFront232, partFront233, Right, right11, right12, right13, right14, right21, right22, right23, right24, right31, right32, right33, right34, rightwall11, rightwall12, rightwall13, rightwall14, rightwall21, rightwall22, rightwall23, rightwall24, rightwall31, rightwall32, rightwall33, rightwall34, RIGHTWINDOW1, rightwindow1, rightWindow1Clock, rightWindow1Clock2, rightWindow1Close, rightWindow1Knub1, rightWindow1KnubC, rightWindow1KnubClose, rightWindow1KnubO, rightWindow1KnubOpen, rightWindow1Open, rightWindow1Pos, rightWindow1Pos2, RIGHTWINDOW2, rightwindow2, rightWindow2Clock, rightWindow2Clock2, rightWindow2Close, rightWindow2Knub1, rightWindow2Knub2, rightWindow2KnubC, rightWindow2KnubClose, rightWindow2KnubO, rightWindow2KnubOpen, rightWindow2Open, rightWindow2Pos, rightWindow2Pos2, RIGHTWINDOW3, rightwindow3, rightWindow3Clock, rightWindow3Clock2, rightWindow3Close, rightWindow3KnubC, rightWindow3KnubClose, rightWindow3KnubO, rightWindow3KnubOpen, rightWindow3Open, rightWindow3Pos, rightWindow3Pos2, roof1, roof2, roof3, roof4, roofandcelling, roofapp, roofpart1, Sound1clip_5, toilet, touchClose, touchCloseBD, touchCloseFR, touchCloseFR2, touchCloseroomleft, touchCloseroomright, touchOpen, touchOpenBD, touchOpenFR, touchOpenFR2, touchOpenroomleft, touchOpenroomright, wall1, wall1roomleft, wall2, wallAppearance, wallpart, wellWall, WINDOW1, window1, window1Knub, window1knubopen, window1Slide, WINDOW2, window2, window2Knub, window2knubopen, window2Slide, windowApp, windowAppearance, wood, yellowBrick

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2, Viewpoint_3, Viewpoint_4, Viewpoint_5
-->
X3D Tooltips element index: Appearance, AudioClip, Background, Box, Cone, Group, head, ImageTexture, Inline, Material, meta, OrientationInterpolator, PlaneSensor, PositionInterpolator, ROUTE, Scene, Shape, Sound, Sphere, TimeSensor, TouchSensor, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types

Event Graph ROUTE Table entries with 86 ROUTE connections total, showing X3D event-model relationships for this scene.

Each row shows an event cascade that may occur during a single timestamp interval between frame renderings, as part of the X3D execution model.

backWindow1Close
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
backWindow1Clock2
TimeSensor
set_startTime
SFTime 		then


  		backWindow1Clock2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
backWindow1Pos2
PositionInterpolator
set_fraction
SFFloat 		then


  		backWindow1Pos2
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BACKWINDOW1
Transform
set_translation
SFVec3f

backWindow1Open
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
backWindow1Clock
TimeSensor
set_startTime
SFTime 		then


  		backWindow1Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
backWindow1Pos
PositionInterpolator
set_fraction
SFFloat 		then


  		backWindow1Pos
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BACKWINDOW1
Transform
set_translation
SFVec3f

backWindow2Close
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
backWindow2Clock2
TimeSensor
set_startTime
SFTime 		then


  		backWindow2Clock2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
backWindow2Pos2
PositionInterpolator
set_fraction
SFFloat 		then


  		backWindow2Pos2
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BACKWINDOW2
Transform
set_translation
SFVec3f

backWindow2Open
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
backWindow2Clock
TimeSensor
set_startTime
SFTime 		then


  		backWindow2Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
backWindow2Pos
PositionInterpolator
set_fraction
SFFloat 		then


  		backWindow2Pos
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BACKWINDOW2
Transform
set_translation
SFVec3f

backWindow3Close
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
backWindow3Clock2
TimeSensor
set_startTime
SFTime 		then


  		backWindow3Clock2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
backWindow3Pos2
PositionInterpolator
set_fraction
SFFloat 		then


  		backWindow3Pos2
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BACKWINDOW3
Transform
set_translation
SFVec3f

backWindow3Open
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
backWindow3Clock
TimeSensor
set_startTime
SFTime 		then


  		backWindow3Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
backWindow3Pos
PositionInterpolator
set_fraction
SFFloat 		then


  		backWindow3Pos
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BACKWINDOW3
Transform
set_translation
SFVec3f

leftWindow1Close
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
leftWindow1Clock2
TimeSensor
set_startTime
SFTime 		then


  		leftWindow1Clock2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
leftWindow1Pos2
PositionInterpolator
set_fraction
SFFloat 		then


  		leftWindow1Pos2
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
LEFTWINDOW1
Transform
set_translation
SFVec3f

leftWindow1Open
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
leftWindow1Clock
TimeSensor
set_startTime
SFTime 		then


  		leftWindow1Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
leftWindow1Pos
PositionInterpolator
set_fraction
SFFloat 		then


  		leftWindow1Pos
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
LEFTWINDOW1
Transform
set_translation
SFVec3f

leftWindow2Close
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
leftWindow2Clock2
TimeSensor
set_startTime
SFTime 		then


  		leftWindow2Clock2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
leftWindow2Pos2
PositionInterpolator
set_fraction
SFFloat 		then


  		leftWindow2Pos2
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
LEFTWINDOW2
Transform
set_translation
SFVec3f

leftWindow2Open
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
leftWindow2Clock
TimeSensor
set_startTime
SFTime 		then


  		leftWindow2Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
leftWindow2Pos
PositionInterpolator
set_fraction
SFFloat 		then


  		leftWindow2Pos
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
LEFTWINDOW2
Transform
set_translation
SFVec3f

rightWindow1Close
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
rightWindow1Clock2
TimeSensor
set_startTime
SFTime 		then


  		rightWindow1Clock2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
rightWindow1Pos2
PositionInterpolator
set_fraction
SFFloat 		then


  		rightWindow1Pos2
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
RIGHTWINDOW1
Transform
set_translation
SFVec3f

rightWindow1Open
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
rightWindow1Clock
TimeSensor
set_startTime
SFTime 		then


  		rightWindow1Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
rightWindow1Pos
PositionInterpolator
set_fraction
SFFloat 		then


  		rightWindow1Pos
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
RIGHTWINDOW1
Transform
set_translation
SFVec3f

rightWindow2Close
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
rightWindow2Clock2
TimeSensor
set_startTime
SFTime 		then


  		rightWindow2Clock2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
rightWindow2Pos2
PositionInterpolator
set_fraction
SFFloat 		then


  		rightWindow2Pos2
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
RIGHTWINDOW2
Transform
set_translation
SFVec3f

rightWindow2Open
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
rightWindow2Clock
TimeSensor
set_startTime
SFTime 		then


  		rightWindow2Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
rightWindow2Pos
PositionInterpolator
set_fraction
SFFloat 		then


  		rightWindow2Pos
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
RIGHTWINDOW2
Transform
set_translation
SFVec3f

rightWindow3Close
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
rightWindow3Clock2
TimeSensor
set_startTime
SFTime 		then


  		rightWindow3Clock2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
rightWindow3Pos2
PositionInterpolator
set_fraction
SFFloat 		then


  		rightWindow3Pos2
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
RIGHTWINDOW3
Transform
set_translation
SFVec3f

rightWindow3Open
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
rightWindow3Clock
TimeSensor
set_startTime
SFTime 		then


  		rightWindow3Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
rightWindow3Pos
PositionInterpolator
set_fraction
SFFloat 		then


  		rightWindow3Pos
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
RIGHTWINDOW3
Transform
set_translation
SFVec3f

touchClose
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockClose
TimeSensor
set_startTime
SFTime 		then


  		ClockClose
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorPathClose
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorPathClose
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
DOOR
Transform
set_rotation
SFRotation

touchCloseBD
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockCloseBD
TimeSensor
set_startTime
SFTime 		then


  		ClockCloseBD
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorBDPathClose
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorBDPathClose
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
BACKDOOR
Transform
set_rotation
SFRotation

touchCloseFR
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockCloseFR
TimeSensor
set_startTime
SFTime 		then


  		ClockCloseFR
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorFRPathClose
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorFRPathClose
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
FRONTROOMDOOR
Transform
set_rotation
SFRotation

touchCloseFR2
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockCloseFR2
TimeSensor
set_startTime
SFTime 		then


  		ClockCloseFR2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorFR2PathClose
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorFR2PathClose
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
FRONTROOMDOOR2
Transform
set_rotation
SFRotation

touchCloseroomleft
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockCloseroomleft
TimeSensor
set_startTime
SFTime 		then


  		ClockCloseroomleft
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorroomleftPathClose
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorroomleftPathClose
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
DOORROOMLEFT
Transform
set_rotation
SFRotation

touchCloseroomright
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockCloseroomright
TimeSensor
set_startTime
SFTime 		then


  		ClockCloseroomright
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorroomrightPathClose
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorroomrightPathClose
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
DOORROOMRIGHT
Transform
set_rotation
SFRotation

touchOpen
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
Clock
TimeSensor
set_startTime
SFTime 		then


  		Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorPathOpen
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorPathOpen
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
DOOR
Transform
set_rotation
SFRotation

touchOpenBD
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockBD
TimeSensor
set_startTime
SFTime 		then


  		ClockBD
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorBDPathOpen
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorBDPathOpen
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
BACKDOOR
Transform
set_rotation
SFRotation

touchOpenFR
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockFR
TimeSensor
set_startTime
SFTime 		then


  		ClockFR
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorFRPathOpen
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorFRPathOpen
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
FRONTROOMDOOR
Transform
set_rotation
SFRotation

touchOpenFR2
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ClockFR2
TimeSensor
set_startTime
SFTime 		then


  		ClockFR2
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorFR2PathOpen
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorFR2PathOpen
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
FRONTROOMDOOR2
Transform
set_rotation
SFRotation

touchOpenroomleft
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
Clockdoorroomleft
TimeSensor
set_startTime
SFTime 		then


  		Clockdoorroomleft
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorroomleftPathOpen
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorroomleftPathOpen
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
DOORROOMLEFT
Transform
set_rotation
SFRotation

touchOpenroomright
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
Clockdoorroomright
TimeSensor
set_startTime
SFTime 		then


  		Clockdoorroomright
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
doorroomrightPathOpen
OrientationInterpolator
set_fraction
SFFloat 		then


  		doorroomrightPathOpen
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
DOORROOMRIGHT
Transform
set_rotation
SFRotation

window1Slide
PlaneSensor
translation_changed
SFVec3f
→
ROUTE
event to
(1)
WINDOW1
Transform
set_translation
SFVec3f

window2Slide
PlaneSensor
translation_changed
SFVec3f
→
ROUTE
event to
(1)
WINDOW2
Transform
set_translation
SFVec3f


Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets. Have fun with X3D! 😀
-->
<!-- Online at
https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/HouseIndex.html -->
<!-- Version control at
https://sourceforge.net/p/x3d/code/HEAD/tree/www.web3d.org/x3d/content/examples/Savage/Buildings/HouseSeksitSiripala/House.x3d -->

<!-- Color-coding legend: X3D terminology <X3dNode  DEF='idName' field='value'/> matches XML terminology <XmlElement  DEF='idName' attribute='value'/>
(Light-blue background: event-based behavior node or statement) (Grey background inside box: inserted documentation) (Magenta background: X3D Extensibility)
-->

to top <!-- For additional help information about X3D scenes, please see X3D Tooltips, X3D Resources, and X3D Scene Authoring Hints. -->
