X3D Model Documentation: RoundedRectanglePrimitives.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Interchange' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <meta name='title' content=' RoundedRectanglePrimitives.x3d '/>
  6            <meta name='description' content='Illustrates how to build rounded rectangle using only primitive nodes.'/>
  7            <meta name='creator' content='Marlon Heron and Don Brutzman'/>
  8            <meta name='created' content='23 October 2014'/>
  9            <meta name='modified' content='20 October 2019'/>
 10            <meta name='reference' content='X3D for Web Authors, homework for chapters 2 and 3.'/>
 11            <meta name='reference' content=' https://x3dgraphics.com/slidesets/X3dForWebAuthors/Chapter02-GeometryPrimitives.pdf '/>
 12            <meta name='reference' content=' https://x3dgraphics.com/slidesets/X3dForWebAuthors/Chapter03Grouping.pdf '/>
 13            <meta name=' TODO ' content=' add drawing of scene graph structure '/>
 14            <meta name=' TODO ' content=' fix Xj3D aliasing bug '/>

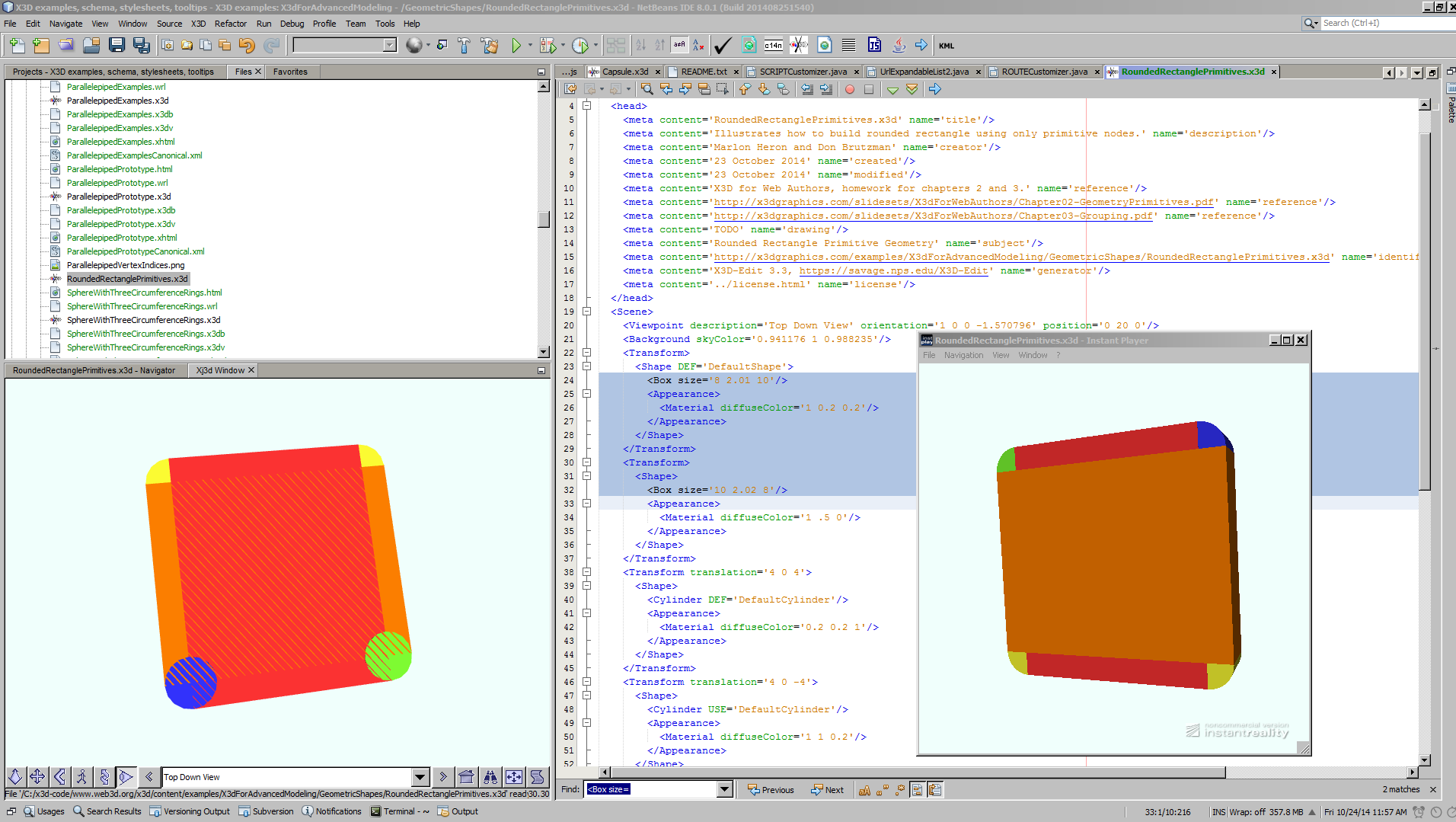

 15            <meta name='Image' content='Xj3dAliasingProblemRoundedRectanglePrimitives.png'/>
 16            <meta name='subject' content='Rounded Rectangle Primitive Geometry'/>
 17            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/RoundedRectanglePrimitives.x3d '/>
 18            <meta name='generator' content='X3D-Edit 3.3, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 19            <meta name='license' content='../license.html'/>
 20       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: DefaultCylinder, DefaultShape

Index for Viewpoint node: Viewpoint_1
-->
 21       <Scene>
 22            <WorldInfo title='RoundedRectanglePrimitives.x3d'/>
 23            <Viewpoint description='Top Down View' orientation='1 0 0 -1.570796' position='0 20 0'/>
 24            <Background skyColor='0.941176 1 0.988235'/>
 25            <Transform>
 26                 <Shape DEF='DefaultShape'>
 27                      <Box size='8 2.01 10'/>
 28                      <Appearance>
 29                           <Material diffuseColor='1 0.2 0.2'/>
 30                      </Appearance>
 31                 </Shape>
 32            </Transform>
 33            <Transform>
 34                 <Shape>
 35                      <Box size='10 2.02 8'/>
 36                      <Appearance>
 37                           <Material diffuseColor='1 .5 0'/>
 38                      </Appearance>
 39                 </Shape>
 40            </Transform>
 41            <Transform translation='4 0 4'>
 42                 <Shape>
 43
                    <!-- Cylinder DefaultCylinder is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                     <Cylinder DEF='DefaultCylinder'/>
 44                      <Appearance>
 45                           <Material diffuseColor='0.2 0.2 1'/>
 46                      </Appearance>
 47                 </Shape>
 48            </Transform>
 49            <Transform translation='4 0 -4'>
 50                 <Shape>
 51                      <Cylinder USE='DefaultCylinder'/>
 52                      <Appearance>
 53                           <Material diffuseColor='1 1 0.2'/>
 54                      </Appearance>
 55                 </Shape>
 56            </Transform>
 57            <Transform translation='-4 0 4'>
 58                 <Shape>
 59                      <Cylinder USE='DefaultCylinder'/>
 60                      <Appearance>
 61                           <Material diffuseColor='.5 1 0.2'/>
 62                      </Appearance>
 63                 </Shape>
 64            </Transform>
 65            <Transform translation='-4 0 -4'>
 66                 <Shape>
 67                      <Cylinder USE='DefaultCylinder'/>
 68                      <Appearance>
 69                           <Material diffuseColor='1 1 0.2'/>
 70                      </Appearance>
 71                 </Shape>
 72            </Transform>
 73       </Scene>
 74  </X3D>
<!--
<!-- -->
