X3D Model Documentation: Wolverine.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' Wolverine.x3d '/>
  6            <meta name='description' content='Wolverine is an M1A1 tank chassis with a deployable Heavy Assualt Bridge(HAB). Original M1A1 model authored by Scott Tufts.'/>
  7            <meta name='creator' content='Nick Wittwer'/>
  8            <meta name='created' content='15 February 2005'/>
  9            <meta name='modified' content='20 October 2019'/>
 10            <meta name=' warning ' content=' TODO list: - split out HAB as separate model; - build prototypes; . figure out how to add HABs to scene repeatedly; - check sound and image urls, permissions '/>
 11            <meta name='reference' content=' WolverineConstructionReport.pdf '/>
 12            <meta name='reference' content=' https://www.fas.org/man/dod-101/sys/land/m1.htm '/>
 13            <meta name='reference' content=' https://www.fas.org/man/dod-101/sys/land/wolverine.htm '/>
 14            <meta name='Image' content='https://www.fas.org/man/dod-101/sys/land/wol3.jpg'/>
 15            <meta name='drawing' content=' https://www.fas.org/man/dod-101/sys/land/wolverine.htm '/>
 16            <meta name='subject' content='M1A1 Main Battle Tank Abrams, MBT, Wolverine, HAB, Heavy Assault Bridge, AVLB'/>
 17            <meta name='license' content='../../license.html'/>
 18            <meta name='license' content='https://www.web3d.org/x3d/content/examples/Basic/X3dSceneAuthoringHints.html#license'/>
 19            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/GroundVehicles/Wolverine/Wolverine.x3d '/>
 20            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 21            <meta name='translator' content=' Xeena VRML importer, X3D-Edit 3.1, https://www.web3d.org/x3d/content/README.X3D-Edit.html '/>
 22            <meta name='generator' content=' Vrml97ToX3dNist, http://ovrt.nist.gov/v2_x3d.html '/>
 23            <meta name='generator' content='Wings3D, http://www.wings3d.com'/>
 24       </head>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: AllRails, BackHydCylinder, BackHydCylTilt, BackHydraulic, BackHydroCylinder, Beam, bigHydo, black, bolt, Bolts, BottomRail, BottomRails, box, box2, BridgeHalf, BridgeHalf2, BridgeOnGround, BridgePathBottomPositions, BridgePathTopPositions, BridgeSection1, BridgeSection2, BridgeSound, Button, CommandButtons, CrossBridgeRoutes, crossMember1, crossMember2, crossMember3, crossMember4, CrossTankMovement, DeployMovements, EmployBridgeButton, ExtendBridgeRoutes, ExtendFrontHydraulic, ExtendHABClock, ExtraDetails, FrontArm, FrontArmTranslation, FrontHydraulic, HABstack, Hatch, InnerSide, InnerSide2, InsideFarSection, InsideNearSection, lauchTimer, LayBridgeRoutes, LayDownButton, LayOnGroundSensor, LittleFrontHydro, LittleFrontHydroTranslation, littleHydro, loadArm, M1A1Chassis, M1Chassis, M1ChassisPlus, M1HAB, M1HABturret, Movements, MoveTank, MoveTankAcrossBridge, MoveTankSensor, MoveTankTimer, PanelGreen, pivotPole, RoadSurface, Roller, sand_color, Surface, TankSound, TiltBridgeToGround, TiltFrontArm, TiltTankAcrossBridge, Timers, TopTilt, unfold, unfoldButton, UnfoldingMovements, UnfoldText, Viewpoints, wheel, white

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2
-->
 25       <Scene>
 26            <WorldInfo title='Wolverine.x3d'/>
 27            <Background groundAngle='1.309 1.570796' groundColor='0 0.3 .7 0 0.35 0.75 0 0.4 0.8' skyAngle='1.309 1.571' skyColor='0 0.2 0.7 0 0.5 1 1 1 1'/>
 28            <Group DEF='CommandButtons'>
 29                 <Transform DEF='unfoldButton' translation='-3 3.5 0'>
 30                      <Shape>
 31
                         <!-- Appearance PanelGreen is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                          <Appearance DEF='PanelGreen'>
 32                                <Material diffuseColor='.2 .8 .2'/>
 33                           </Appearance>
 34
                         <!-- Sphere Button is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                          <Sphere DEF='Button' radius='.25'/>
 35                      </Shape>
 36
                    <!-- ROUTE information for unfold node:  [from touchTime to BridgeSound.set_startTime ] [from touchTime to ExtendHABClock.startTime ] -->
                     <TouchSensor DEF='unfold' description='unfold sensor'/>
 37                      <Transform DEF='UnfoldText' scale='.25 .25 .25' translation='-.55 .3 0'>
 38                           <Shape>
 39                                <!-- Text above 1st Button. -->
 40
                              <!-- Appearance black is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                               <Appearance DEF='black'>
 41                                     <Material diffuseColor='0 0 0'/>
 42                                </Appearance>
 43                                <Text string='"Press to Extend"'/>
 44                           </Shape>
 45                      </Transform>
 46                      <Sound maxBack='1000' maxFront='1000'>
 47
                         <!-- ROUTE information for BridgeSound node:  [from unfold.touchTime to set_startTime ] -->
                          <AudioClip DEF='BridgeSound' description='BridgeExtend'   url=' "bridgeExtend.wav" "http://www.grsites.com/sounds/18791905/vehicle/vehicle080.wav" '/>
 48                      </Sound>
 49                 </Transform>
 50                 <Transform DEF='LayDownButton' translation='-1 3.5 0'>
 51                      <Shape>
 52                           <Appearance USE='PanelGreen'/>
 53                           <Sphere USE='Button'/>
 54                      </Shape>
 55
                    <!-- ROUTE information for LayOnGroundSensor node:  [from touchTime to lauchTimer.startTime ] -->
                     <TouchSensor DEF='LayOnGroundSensor' description='put bridge on ground senso'/>
 56                      <Transform DEF='EmployBridgeButton' scale='.25 .25 .25' translation='-.5 .3 0'>
 57                           <Shape>
 58                                <!-- Text above 2nd Button. -->
 59                                <Appearance USE='black'/>
 60                                <Text string='"Press to Deploy"'/>
 61                           </Shape>
 62                      </Transform>
 63                 </Transform>
 64                 <Transform DEF='MoveTank' translation='1 3.5 0'>
 65                      <Shape>
 66                           <Appearance USE='PanelGreen'/>
 67                           <Sphere USE='Button'/>
 68                      </Shape>
 69
                    <!-- ROUTE information for MoveTankSensor node:  [from touchTime to MoveTankTimer.startTime ] [from touchTime to TankSound.set_startTime ] -->
                     <TouchSensor DEF='MoveTankSensor' description='put bridge on ground senso'/>
 70                      <Transform scale='.25 .25 .25' translation='-.5 .3 0'>
 71                           <Shape>
 72                                <!-- Text ablove 3rd button. -->
 73                                <Appearance USE='black'/>
 74                                <Text string='"Press to Employ"'/>
 75                           </Shape>
 76                      </Transform>
 77                      <Sound minBack='1000' minFront='1000'>
 78
                         <!-- ROUTE information for TankSound node:  [from MoveTankSensor.touchTime to set_startTime ] -->
                          <AudioClip DEF='TankSound' description='TankMoving'   url=' "Tredlop2.wav" "http://www.grsites.com/sounds/18791905/vehicle/vehicle025.wav" '/>
 79                      </Sound>
 80                 </Transform>
 81            </Group>
 82            <Group DEF='Viewpoints'>

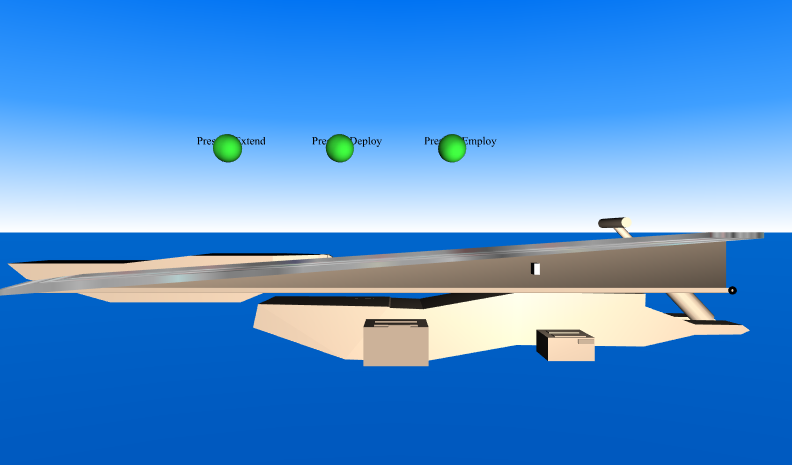

 83                 <Viewpoint description='Side' position='0 2 10'/>
 84                 <Viewpoint description='Side and back' orientation='1 0 0 -.35' position='-15 3.5 17'/>
 85            </Group>
 86            <Group DEF='Timers'>
 87
               <!-- ROUTE information for ExtendHABClock node:  [from unfold.touchTime to startTime ] [from fraction_changed to BridgePathBottomPositions.set_fraction ] [from fraction_changed to BridgePathTopPositions.set_fraction ] [from fraction_changed to TopTilt.set_fraction ] [from fraction_changed to BackHydCylinder.set_fraction ] [from fraction_changed to BackHydCylTilt.set_fraction ] -->
                <TimeSensor DEF='ExtendHABClock' cycleInterval='10'/>
 88
               <!-- ROUTE information for lauchTimer node:  [from LayOnGroundSensor.touchTime to startTime ] [from fraction_changed to BridgeOnGround.set_fraction ] [from fraction_changed to TiltBridgeToGround.set_fraction ] [from fraction_changed to TiltFrontArm.set_fraction ] [from fraction_changed to ExtendFrontHydraulic.set_fraction ] -->
                <TimeSensor DEF='lauchTimer' cycleInterval='10'/>
 89
               <!-- ROUTE information for MoveTankTimer node:  [from MoveTankSensor.touchTime to startTime ] [from fraction_changed to MoveTankAcrossBridge.set_fraction ] [from fraction_changed to TiltTankAcrossBridge.set_fraction ] -->
                <TimeSensor DEF='MoveTankTimer' cycleInterval='10'/>
 90            </Group>
 91            <Group DEF='Movements'>
 92                 <Group DEF='UnfoldingMovements'>
 93                      <!-- Bottom Bay Movement -->
 94
                    <!-- ROUTE information for BridgePathBottomPositions node:  [from ExtendHABClock.fraction_changed to set_fraction ] [from value_changed to BridgeHalf.set_translation ] -->
                     <PositionInterpolator DEF='BridgePathBottomPositions' key='0.15 0.45 0.6' keyValue='0 0 0 -2.75 0 0 -5.5 0 0'/>
 95                      < ROUTE  fromNode='ExtendHABClock' fromField='fraction_changed' toNode='BridgePathBottomPositions' toField='set_fraction'/>
 96                      <!-- TopBayMovements -->
 97
                    <!-- ROUTE information for BridgePathTopPositions node:  [from ExtendHABClock.fraction_changed to set_fraction ] [from value_changed to BridgeHalf2.set_translation ] -->
                     <PositionInterpolator DEF='BridgePathTopPositions' key='0.2 0.4 0.6 0.75 .9' keyValue='0 0 0 0 0.25 0 0 0.6 0 0 0.65 0 0 -0.2 0'/>
 98                      < ROUTE  fromNode='ExtendHABClock' fromField='fraction_changed' toNode='BridgePathTopPositions' toField='set_fraction'/>
 99                      <!-- TopBayTilting -->
100
                    <!-- ROUTE information for TopTilt node:  [from ExtendHABClock.fraction_changed to set_fraction ] [from value_changed to BridgeHalf2.set_rotation ] -->
                     <OrientationInterpolator DEF='TopTilt' key='0.15 0.25 0.5 0.75' keyValue='0.0 0.0 1.0 0.0 0.0 0.0 1.0 0.015 0.0 0.0 1.0 0.0 0.0 0.0 1.0 -0.075'/>
101                      < ROUTE  fromNode='ExtendHABClock' fromField='fraction_changed' toNode='TopTilt' toField='set_fraction'/>
102                 </Group>
103                 <Group DEF='DeployMovements'>
104                      <!-- GroundBridge -->
105
                    <!-- ROUTE information for BridgeOnGround node:  [from lauchTimer.fraction_changed to set_fraction ] [from value_changed to HABstack.set_translation ] -->
                     <PositionInterpolator DEF='BridgeOnGround' key='.2 .4 .6 .7' keyValue='-7 1 0.3 -15 1 0.3 -25.5 1 0.3 -25.5 -2 0.3'/>
106                      < ROUTE  fromNode='lauchTimer' fromField='fraction_changed' toNode='BridgeOnGround' toField='set_fraction'/>
107                      <!-- TiltEntireBridge -->
108
                    <!-- ROUTE information for TiltBridgeToGround node:  [from lauchTimer.fraction_changed to set_fraction ] [from value_changed to HABstack.set_rotation ] -->
                     <OrientationInterpolator DEF='TiltBridgeToGround' key='0.6 0.7 0.85' keyValue='0 0 0 0 0 0 1 0.12 0 0 0 0'/>
109                      < ROUTE  fromNode='lauchTimer' fromField='fraction_changed' toNode='TiltBridgeToGround' toField='set_fraction'/>
110                      <!-- FrontArmTilt -->
111
                    <!-- ROUTE information for TiltFrontArm node:  [from lauchTimer.fraction_changed to set_fraction ] [from value_changed to FrontArm.set_rotation ] -->
                     <OrientationInterpolator DEF='TiltFrontArm' key='0.6 0.83 0.94' keyValue='0 0 0 0 0 0 1 -0.9 0 0 0 0'/>
112                      < ROUTE  fromNode='lauchTimer' fromField='fraction_changed' toNode='TiltFrontArm' toField='set_fraction'/>
113                      <!-- FrontHydraulic -->
114
                    <!-- ROUTE information for ExtendFrontHydraulic node:  [from lauchTimer.fraction_changed to set_fraction ] [from value_changed to LittleFrontHydro.set_translation ] -->
                     <PositionInterpolator DEF='ExtendFrontHydraulic' key='0.6 0.83 0.94' keyValue='0 1 0 0 2.4 0 0 1 0'/>
115                      < ROUTE  fromNode='lauchTimer' fromField='fraction_changed' toNode='ExtendFrontHydraulic' toField='set_fraction'/>
116
                    <!-- ROUTE information for BackHydCylinder node:  [from ExtendHABClock.fraction_changed to set_fraction ] [from value_changed to BackHydroCylinder.set_translation ] -->
                     <PositionInterpolator DEF='BackHydCylinder' key='0.1 0.65 0.95' keyValue='0.0 0.75 0.0 0.0 1.4 0.0 0.0 -0.25 0.0'/>
117
                    <!-- ROUTE information for BackHydCylTilt node:  [from ExtendHABClock.fraction_changed to set_fraction ] [from value_changed to BackHydraulic.set_rotation ] -->
                     <OrientationInterpolator DEF='BackHydCylTilt' key='.2 .65 .9' keyValue='0 0 1 0.75 0 0 1 -0.8 0 0 1 -0.85'/>
118                      < ROUTE  fromNode='ExtendHABClock' fromField='fraction_changed' toNode='BackHydCylinder' toField='set_fraction'/>
119                      < ROUTE  fromNode='ExtendHABClock' fromField='fraction_changed' toNode='BackHydCylTilt' toField='set_fraction'/>
120                 </Group>
121                 <Group DEF='CrossTankMovement'>
122                      <!-- CrossTank -->
123
                    <!-- ROUTE information for MoveTankAcrossBridge node:  [from MoveTankTimer.fraction_changed to set_fraction ] [from value_changed to M1ChassisPlus.set_translation ] -->
                     <PositionInterpolator DEF='MoveTankAcrossBridge' key='.01 .2 .4 .6 .8' keyValue='0 0 0 -10 0.4 0 -20 .8 0 -30 0.4 0 -40 0 0'/>
124                      < ROUTE  fromNode='MoveTankTimer' fromField='fraction_changed' toNode='MoveTankAcrossBridge' toField='set_fraction'/>
125
                    <!-- ROUTE information for TiltTankAcrossBridge node:  [from MoveTankTimer.fraction_changed to set_fraction ] [from value_changed to M1ChassisPlus.set_rotation ] -->
                     <OrientationInterpolator DEF='TiltTankAcrossBridge' key='.1 .3 .5 .7' keyValue='0 0 0 0 0 0 1 -0.1 0 0 1 0.1 0 0 0 0'/>
126                      < ROUTE  fromNode='MoveTankTimer' fromField='fraction_changed' toNode='TiltTankAcrossBridge' toField='set_fraction'/>
127                 </Group>
128            </Group>
129            <Group DEF='M1HAB'>
130
               <!-- ROUTE information for M1ChassisPlus node:  [from MoveTankAcrossBridge.value_changed to set_translation ] [from TiltTankAcrossBridge.value_changed to set_rotation ] -->
                <Transform DEF='M1ChassisPlus'>
131                      <Transform DEF='M1Chassis' scale='1 1 .9'>
132                           <Inline DEF='M1A1Chassis'   url=' "M1A1Chassis.wrl" "https://www.web3d.org/x3d/content/examples/Savage/GroundVehicles/M1A1/M1A1Chassis.wrl" '/>
133                      </Transform>
134                      <!-- HAB turret -->
135                      <Group DEF='M1HABturret'>
136                           <Transform DEF='loadArm' scale='.8 .5 .85' translation='0 0 -1.5'>
137                                <Shape>
138
                                   <!-- Appearance sand_color is a DEF node that has 10 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5, USE_6, USE_7, USE_8, USE_9, USE_10 -->
                                    <Appearance DEF='sand_color'>
139                                          <Material diffuseColor='.8 .7 .6'/>
140                                     </Appearance>
141                                     <IndexedFaceSet coordIndex='0 1 8 9 -1 2 1 0 3 -1 5 1 2 6 -1 7 3 0 4 -1 7 4 5 6 -1 10 8 1 5 -1 10 11 13 12 -1 11 4 0 9 -1 11 10 5 4 -1 12 13 14 15 -1 14 13 11 9 -1 15 14 9 8 -1 17 16 7 6 -1 18 17 6 2 -1 19 3 7 16 -1 19 18 2 3 -1 20 16 17 21 24 -1 22 18 19 23 25 -1 22 21 17 18 -1 27 23 19 16 20 26 -1 29 27 26 28 24 21 22 25 -1 31 30 24 28 -1 32 31 28 26 -1 33 20 24 30 -1 33 32 26 20 -1 35 34 27 29 -1 36 35 29 25 -1 37 23 27 34 -1 37 36 25 23 -1 38 33 30 39 46 -1 40 31 32 41 47 -1 40 39 30 31 -1 41 32 33 38 -1 43 34 35 44 48 -1 43 42 37 34 -1 45 36 37 42 49 -1 45 44 35 36 -1 46 39 40 47 -1 47 41 38 46 -1 48 44 45 49 -1 49 42 43 48 -1 51 12 15 53 52 -1 51 50 53 15 8 10 12 -1 54 55 56 57 -1 55 54 50 51 -1 56 55 51 52 -1 57 53 50 54 -1 57 56 52 53 -1'>
142                                          <Coordinate point='-0.161045 -0.863419 1.00218 -0.13592 1.13602 0.999036 0.646417 1.0889 0.99911 0.599297 -0.910538 1.00225 -0.116808 -0.86656 -0.997821 -0.13592 1.13288 -1.00096 0.646417 1.08576 -1.00089 0.640585 -0.91368 -0.997747 -0.176901 1.18314 0.998962 -1.21357 -0.816299 1.0021 -0.176901 1.18 -1.00104 -1.21947 -0.819441 -0.997895 -3.26944 1.23508 -0.801122 -3.39065 0.334725 -0.799708 -3.44521 0.337238 0.80029 -3.324 1.23759 0.798876 2.88173 -0.272004 -0.998755 2.90821 1.72744 -1.0019 2.90821 1.73058 0.998102 2.86109 -0.268863 1.00124 5.87202 -0.329679 -0.998664 5.92332 1.66967 -1.0018 5.92332 1.67281 0.998193 5.88003 -0.326717 1.00133 5.8959 1.15627 -1.001 5.89695 1.20425 0.998929 5.07222 -0.310621 -0.332027 5.07222 -0.309574 0.334639 5.8959 1.15732 -0.334332 5.89695 1.2032 0.332263 7.17741 0.459345 -0.999904 7.17741 0.460392 -0.333238 7.16737 0.034379 -0.332569 7.16737 0.0333318 -0.999234 7.1772 0.110093 0.33398 7.09555 0.509626 0.333352 7.09555 0.510673 1.00002 7.08618 0.11319 1.00064 8.2643 0.0506105 -0.999262 8.30364 0.433984 -0.999864 8.30364 0.435031 -0.333198 8.2643 0.0516577 -0.332596 8.18312 0.130469 1.00062 8.18312 0.129421 0.33395 8.22178 0.484265 0.333392 8.22178 0.485312 1.00006 8.47796 0.216939 -0.999523 8.47796 0.217986 -0.332857 8.39643 0.281485 0.333711 8.39643 0.282532 1.00038 -0.583875 1.19401 -0.477202 -1.81083 1.21151 -0.439022 -1.81083 1.21288 0.436852 -0.583875 1.19551 0.475087 -0.600174 1.02905 -0.463696 -1.78866 1.04595 -0.426814 -1.78866 1.04729 0.425164 -0.600174 1.03051 0.462099'/>
143                                     </IndexedFaceSet>
144                                </Shape>
145                                <PointLight intensity='.6' location='3 3 3'/>
146                           </Transform>
147                           <Transform DEF='FrontArmTranslation' rotation='0 1 0 3.14' scale='.6 .45 .65' translation='-3.6 1.1 -1.5'>
148
                              <!-- ROUTE information for FrontArm node:  [from TiltFrontArm.value_changed to set_rotation ] -->
                               <Transform DEF='FrontArm'>
149                                     <Shape>
150                                          <Appearance USE='sand_color'/>
151                                          <IndexedFaceSet coordIndex='5 1 2 6 -1 7 3 0 4 -1 7 4 5 6 17 -1 9 8 5 4 -1 10 9 4 0 -1 11 1 5 8 -1 11 10 0 1 -1 13 12 8 9 -1 15 14 10 11 -1 16 2 1 0 3 -1 17 6 2 16 -1 19 18 17 16 -1 20 19 16 3 -1 21 7 17 18 -1 21 20 3 7 -1 22 23 24 25 -1 23 22 21 18 -1 24 23 18 19 -1 25 20 21 22 -1 25 24 19 20 -1 27 13 9 10 14 26 -1 29 15 11 8 12 28 -1 29 28 27 26 -1 30 31 32 33 -1 31 30 15 29 -1 32 31 29 26 -1 33 14 15 30 -1 33 32 26 14 -1 34 35 36 37 -1 35 34 27 28 -1 36 35 28 12 -1 37 13 27 34 -1 37 36 12 13 -1 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 53 -1 54 38 39 55 -1 55 39 40 56 -1 56 40 41 57 -1 57 41 42 58 -1 58 42 43 59 -1 59 43 44 60 -1 60 44 45 61 -1 61 45 46 62 -1 62 46 47 63 -1 63 47 48 64 -1 64 48 49 65 -1 65 49 50 66 -1 66 50 51 67 -1 67 51 52 68 -1 68 52 53 69 -1 69 53 38 54 -1 69 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 -1'>
152                                               <Coordinate point='-1.0 -1.0 1.0 -1.0 1.0 1.0 0.635798 1.0 1.0 3.21678 -1.0 1.0 -1.0 -1.0 -1.0 -1.0 1.0 -1.0 0.635798 1.0 -1.0 3.21678 -1.0 -1.0 -2.03303 1.0 -1.0 -2.03303 -0.43018 -1.0 -2.03303 -0.352978 1.0 -2.03303 1.0 1.0 -3.39692 1.0 -0.3 -3.39692 0.400655 -0.3 -3.39692 0.400655 0.3 -3.39692 1.0 0.3 2.76852 0.669533 1.0 2.76852 0.669533 -1.0 5.92251 0.669533 -1.0 5.92251 0.669533 1.0 5.92251 0.0109711 1.0 5.92251 0.0109711 -1.0 6.09129 0.231547 -1.0 6.53661 0.669533 -1.0 6.53661 0.669533 1.0 6.09129 0.231547 1.0 -3.39692 0.400655 0.18 -3.39692 0.400655 -0.18 -3.39692 1.0 -0.18 -3.39692 1.0 0.18 -3.70092 1.0 0.3 -3.70092 1.0 0.18 -3.70092 0.400655 0.18 -3.70092 0.400655 0.3 -3.70092 0.400655 -0.18 -3.70092 1.0 -0.18 -3.70092 1.0 -0.3 -3.70092 0.400655 -0.3 -3.6 1.0 -0.12 -3.71481 0.977164 -0.12 -3.81213 0.912132 -0.12 -3.87716 0.814805 -0.12 -3.9 0.7 -0.12 -3.87716 0.585195 -0.12 -3.81213 0.487868 -0.12 -3.71481 0.422836 -0.12 -3.6 0.4 -0.12 -3.48519 0.422836 -0.12 -3.38787 0.487868 -0.12 -3.32284 0.585195 -0.12 -3.3 0.7 -0.12 -3.32284 0.814805 -0.12 -3.38787 0.912132 -0.12 -3.48519 0.977164 -0.12 -3.6 1.0 0.12 -3.71481 0.977164 0.12 -3.81213 0.912132 0.12 -3.87716 0.814805 0.12 -3.9 0.7 0.12 -3.87716 0.585195 0.12 -3.81213 0.487868 0.12 -3.71481 0.422836 0.12 -3.6 0.4 0.12 -3.48519 0.422836 0.12 -3.38787 0.487868 0.12 -3.32284 0.585195 0.12 -3.3 0.7 0.12 -3.32284 0.814805 0.12 -3.38787 0.912132 0.12 -3.48519 0.977164 0.12'/>
153                                          </IndexedFaceSet>
154                                     </Shape>
155                                </Transform>
156                           </Transform>
157                           <Transform DEF='FrontHydraulic' rotation='0 0 1 .6' translation='-1 0.6 -1.5'>
158
                              <!-- Shape bigHydo is a DEF node that has 1 USE node: USE_1 -->
                               <Shape DEF='bigHydo'>
159                                     <Appearance USE='sand_color'/>
160                                     <Cylinder height='1' radius='.2'/>
161                                </Shape>
162                                <Transform DEF='LittleFrontHydroTranslation' translation='0 -1.0 0'>
163
                                   <!-- ROUTE information for LittleFrontHydro node:  [from ExtendFrontHydraulic.value_changed to set_translation ] -->
                                    <Transform DEF='LittleFrontHydro'>
164
                                        <!-- Shape littleHydro is a DEF node that has 1 USE node: USE_1 -->
                                         <Shape DEF='littleHydro'>
165                                               <Appearance USE='sand_color'/>
166                                               <Cylinder radius='.08'/>
167                                          </Shape>
168                                     </Transform>
169                                </Transform>
170                           </Transform>
171
                         <!-- ROUTE information for BackHydraulic node:  [from BackHydCylTilt.value_changed to set_rotation ] -->
                          <Transform DEF='BackHydraulic' rotation='0 0 1 .75' translation='6 .55 -1.5'>
172                                <Shape USE='bigHydo'/>
173
                              <!-- ROUTE information for BackHydroCylinder node:  [from BackHydCylinder.value_changed to set_translation ] -->
                               <Transform DEF='BackHydroCylinder' translation='0 1.25 0'>
174                                     <Shape USE='littleHydro'/>
175                                     <Transform rotation='1 0 0 1.57' translation='0 1 0'>
176                                          <Shape>
177                                               <Appearance USE='sand_color'/>
178                                               <Cylinder height='1.25' radius='.1'/>
179                                          </Shape>
180                                     </Transform>
181                                </Transform>
182                           </Transform>
183                           <Transform DEF='Hatch' translation='0 0.25 -3'>
184                                <Shape>
185                                     <Appearance USE='sand_color'/>
186                                     <IndexedFaceSet coordIndex='0 7 6 5 4 3 2 1 -1 3 11 10 2 -1 4 12 11 3 -1 5 13 12 4 -1 6 14 13 5 -1 7 15 14 6 -1 8 0 1 9 -1 9 1 2 10 -1 10 11 12 13 14 15 8 9 -1 15 7 0 8 -1'>
187                                          <Coordinate point='-0.666053 -0.084515 -0.08561 -0.296482 -0.084515 -0.182057 0.192171 -0.084515 -0.171857 0.513661 -0.084515 -0.060986 0.479662 -0.084515 0.08561 0.110091 -0.084515 0.182057 -0.378562 -0.084515 0.171857 -0.700052 -0.084515 0.060986 -0.666053 -0.684515 -0.08561 -0.296482 -0.684515 -0.182057 0.192171 -0.684515 -0.171857 0.513661 -0.684515 -0.060986 0.479662 -0.684515 0.08561 0.110091 -0.684515 0.182057 -0.378562 -0.684515 0.171857 -0.700052 -0.684515 0.060986'/>
188                                     </IndexedFaceSet>
189                                </Shape>
190                           </Transform>
191                           <Transform DEF='box' scale='.5 .3 .4' translation='0 0.25 1'>
192                                <Shape>
193                                     <Appearance USE='sand_color'/>
194                                     <IndexedFaceSet coordIndex='2 1 0 3 -1 4 0 1 5 -1 5 1 2 6 -1 6 2 3 7 -1 7 3 0 4 -1 7 4 5 6 -1 10 9 8 11 -1 12 8 9 13 -1 13 9 10 14 -1 14 10 11 15 -1 15 11 8 12 -1 15 12 13 14 -1 18 17 16 19 -1 20 16 17 21 -1 21 17 18 22 -1 22 18 19 23 -1 23 19 16 20 -1 23 20 21 22 -1 26 25 24 27 -1 28 24 25 29 -1 29 25 26 30 -1 30 26 27 31 -1 31 27 24 28 -1 31 28 29 30 -1'>
195                                          <Coordinate point='-0.6741 1.00164 -0.0432 -0.6741 1.08724 -0.0432 0.6741 1.08724 -0.0432 0.6741 1.00164 -0.0432 -0.6741 1.00164 -0.5568 -0.6741 1.08724 -0.5568 0.6741 1.08724 -0.5568 0.6741 1.00164 -0.5568 -0.6741 1.00342 0.8568 -0.6741 1.08902 0.8568 0.6741 1.08902 0.8568 0.6741 1.00342 0.8568 -0.6741 1.00342 0.3432 -0.6741 1.08902 0.3432 0.6741 1.08902 0.3432 0.6741 1.00342 0.3432 -1.0 -1.0 1.0 -1.0 1.0 1.0 1.0 1.0 1.0 1.0 -1.0 1.0 -1.0 -1.0 -1.0 -1.0 1.0 -1.0 1.0 1.0 -1.0 1.0 -1.0 -1.0 -0.216188 1.45084 2.58824 -0.216188 1.45084 2.52832 0.412972 1.45084 2.52832 0.412972 1.45084 2.58824 -0.216188 1.09132 2.58824 -0.216188 1.09132 2.52832 0.412972 1.09132 2.52832 0.412972 1.09132 2.58824'/>
196                                     </IndexedFaceSet>
197                                </Shape>
198                           </Transform>
199                           <Transform DEF='box2' scale='.4 .2 .4' translation='3 0 0'>
200                                <Shape>
201                                     <Appearance USE='sand_color'/>
202                                     <IndexedFaceSet coordIndex='2 1 0 3 -1 4 0 1 5 -1 5 1 2 6 -1 6 2 3 7 -1 7 3 0 4 -1 7 4 5 6 -1 10 9 8 11 -1 12 8 9 13 -1 13 9 10 14 -1 14 10 11 15 -1 15 11 8 12 -1 15 12 13 14 -1 18 17 16 19 -1 20 16 17 21 -1 21 17 18 22 -1 22 18 19 23 -1 23 19 16 20 -1 23 20 21 22 -1 26 25 24 27 -1 28 24 25 29 -1 29 25 26 30 -1 30 26 27 31 -1 31 27 24 28 -1 31 28 29 30 -1'>
203                                          <Coordinate point='-0.6741 1.00164 -0.0432 -0.6741 1.08724 -0.0432 0.6741 1.08724 -0.0432 0.6741 1.00164 -0.0432 -0.6741 1.00164 -0.5568 -0.6741 1.08724 -0.5568 0.6741 1.08724 -0.5568 0.6741 1.00164 -0.5568 -0.6741 1.00342 0.8568 -0.6741 1.08902 0.8568 0.6741 1.08902 0.8568 0.6741 1.00342 0.8568 -0.6741 1.00342 0.3432 -0.6741 1.08902 0.3432 0.6741 1.08902 0.3432 0.6741 1.00342 0.3432 -1.0 -1.0 1.0 -1.0 1.0 1.0 1.0 1.0 1.0 1.0 -1.0 1.0 -1.0 -1.0 -1.0 -1.0 1.0 -1.0 1.0 1.0 -1.0 1.0 -1.0 -1.0 -0.216188 1.45084 2.58824 -0.216188 1.45084 2.52832 0.412972 1.45084 2.52832 0.412972 1.45084 2.58824 -0.216188 1.09132 2.58824 -0.216188 1.09132 2.52832 0.412972 1.09132 2.52832 0.412972 1.09132 2.58824'/>
204                                     </IndexedFaceSet>
205                                </Shape>
206                           </Transform>
207                      </Group>
208                 </Transform>
209                 <!-- FoldedAssaultBridge -->
210
               <!-- ROUTE information for HABstack node:  [from BridgeOnGround.value_changed to set_translation ] [from TiltBridgeToGround.value_changed to set_rotation ] -->
                <Transform DEF='HABstack' translation='-7 0.9 0.3'>
211
                    <!-- Transform BridgeHalf is a DEF node that has 1 USE node: USE_1
                    <!-- ROUTE information for BridgeHalf node:  [from BridgePathBottomPositions.value_changed to set_translation ] -->
                     <Transform DEF='BridgeHalf'>
212
                         <!-- Transform BridgeSection1 is a DEF node that has 1 USE node: USE_1 -->
                          <Transform DEF='BridgeSection1' scale='.5 .5 .5'>
213                                <Group DEF='InsideNearSection'>
214
                                   <!-- Shape InnerSide is a DEF node that has 1 USE node: USE_1 -->
                                    <Shape DEF='InnerSide'>
215                                          <Extrusion creaseAngle='3.14' crossSection='0 0 26 0 26 -2 2 -0.5 0 0' solid='false' spine='0 0 0 0 0 0.25 0 0 0.5 0 0 0.75 0 0 1'/>
216                                          <Appearance USE='sand_color'/>
217                                     </Shape>
218
                                   <!-- Transform Roller is a DEF node that has 1 USE node: USE_1 -->
                                    <Transform DEF='Roller' translation='26.1 2.0 0.5'>
219                                          <Transform DEF='pivotPole' rotation='1 0 0 -1.57'>
220                                               <Shape>
221                                                    <Cylinder height='1.0' radius='.05'/>
222                                                    <Appearance USE='sand_color'/>
223                                               </Shape>
224                                          </Transform>
225                                          <Transform rotation='1 0 0 1.57' scale='.025 .025 .025' translation='0 0 0.5'>
226
                                             <!-- Shape wheel is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                              <Shape DEF='wheel'>
227                                                    <Extrusion beginCap='false' convex='false' creaseAngle='1.57' crossSection='1.00 0.00 0.92 -0.38 0.71 -0.71 0.38 -0.92 0.00 -1.00 -0.38 -0.92 -0.71 -0.71 -0.92 -0.38 -1.00 -0.00 -0.92 0.38 -0.71 0.71 -0.38 0.92 0.00 1.00 0.38 0.92 0.71 0.71 0.92 0.38 1.00 0.' endCap='false' spine='2.00 0.0 0.00 1.85 0.0 0.77 1.41 0.0 1.41 0.77 0.0 1.85 0.00 0.0 2.00 -0.77 0.0 1.85 -1.41 0.0 1.41 -1.85 0.0 0.77 -2.00 0.0 0.00 -1.85 0.0 -0.77 -1.41 0.0 -1.41 -0.77 0.0 -1.85 0.00 0.0 -2.00 0.77 0.0 -1.85 1.41 0.0 -1.41 1.85 0.0 -0.77 2.00 0.0 0.00'/>
228                                                    <Appearance>
229                                                         <Material diffuseColor='0 0 0'/>
230                                                    </Appearance>
231                                               </Shape>
232                                          </Transform>
233                                          <Transform rotation='1 0 0 1.57' scale='.025 .025 .025' translation='0 0 -0.5'>
234                                               <Shape USE='wheel'/>
235                                          </Transform>
236                                     </Transform>
237                                     <Transform DEF='AllRails'>
238                                          <Transform DEF='BottomRails' translation='13.5 0.1 1.0'>
239
                                             <!-- Shape BottomRail is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                              <Shape DEF='BottomRail'>
240                                                    <Box size='25.5 0.175 0.025'/>
241                                                    <Appearance USE='sand_color'/>
242                                               </Shape>
243                                               <Transform translation='0 0 -1'>
244                                                    <Shape USE='BottomRail'/>
245                                                    <Transform rotation='1 0 0 1.57' scale='.05 .05 .05' translation='12.7 0 -0.05'>
246                                                         <Shape USE='wheel'/>
247                                                    </Transform>
248                                               </Transform>
249
                                             <!-- Transform Bolts is a DEF node that has 1 USE node: USE_1 -->
                                              <Transform DEF='Bolts' rotation='1 0 0 1.57' scale='.0025 .07 .0025' translation='12.55 -0.05 0'>
250
                                                  <!-- Shape bolt is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                                   <Shape DEF='bolt'>
251                                                         <Cylinder height='.5' radius='8.5'/>
252                                                         <Appearance>
253                                                              <Material diffuseColor='0 0 0'/>
254                                                         </Appearance>
255                                                    </Shape>
256                                                    <Transform translation='50.0 0 0'>
257                                                         <Shape USE='bolt'/>
258                                                    </Transform>
259                                                    <Transform translation='50.0 0 -40.0'>
260                                                         <Shape USE='bolt'/>
261                                                    </Transform>
262                                                    <Transform translation='0 0 -40'>
263                                                         <Shape USE='bolt'/>
264                                                    </Transform>
265                                               </Transform>
266                                          </Transform>
267                                     </Transform>
268                                     <Transform DEF='InnerSide2' translation='0 0 -2'/>
269                                </Group>
270                                <Transform DEF='InsideFarSection' translation='0 0 -2'>
271                                     <Shape USE='InnerSide'/>
272                                     <Transform USE='Roller'/>
273                                     <Transform translation='13.5 0.1 0'>
274                                          <Shape USE='BottomRail'/>
275                                          <Transform USE='Bolts'/>
276                                     </Transform>
277                                     <Transform translation='13.5 0.1 1.0'>
278                                          <Shape USE='BottomRail'/>
279                                          <Transform rotation='1 0 0 1.57' scale='.05 .05 .05' translation='12.7 0 0.05'>
280                                               <Shape USE='wheel'/>
281                                          </Transform>
282                                     </Transform>
283                                </Transform>
284                                <Transform DEF='RoadSurface' translation='0 0.01 -2.1'>
285                                     <Shape DEF='Surface'>
286                                          <Extrusion creaseAngle='3.14' crossSection='0 -0.05 2 -0.6 26 -2.2 26 -2.0 2 -0.50 0 0.0' scale='1 1 1 1 1 1 1 1 1 1' spine='0 0 0 0 0 0.5 0 0 1 0 0 1.5 0 0 3.2'/>
287                                          <Appearance>
288                                               <ImageTexture   url=' "wellwall.jpg " "https://www.web3d.org/x3d/content/examples/Vrml2Sourcebook/wellwall.jpg " '/>
289                                          </Appearance>
290                                     </Shape>
291                                </Transform>
292                           </Transform>
293                           <Transform DEF='BridgeSection2' translation='0 0 -3.1'>
294                                <Transform USE='BridgeSection1'/>
295                           </Transform>
296                           <Transform DEF='ExtraDetails' translation='5.5 0.25 -1.5'>
297                                <Transform DEF='crossMember1'>
298
                                   <!-- Shape Beam is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                    <Shape DEF='Beam'>
299                                          <Appearance>
300                                               <Material DEF='white' diffuseColor='1 1 1'/>
301                                          </Appearance>
302                                          <Box size='0.1 0.2 2.5'/>
303                                     </Shape>
304                                </Transform>
305                                <Transform DEF='crossMember2' translation='1 0.05 0'>
306                                     <Shape USE='Beam'/>
307                                </Transform>
308                                <Transform DEF='crossMember3' translation='3 .15 0'>
309                                     <Shape USE='Beam'/>
310                                </Transform>
311                                <Transform DEF='crossMember4' translation='4 0.2 0'>
312                                     <Shape USE='Beam'/>
313                                </Transform>
314                           </Transform>
315                      </Transform>
316
                    <!-- ROUTE information for BridgeHalf2 node:  [from BridgePathTopPositions.value_changed to set_translation ] [from TopTilt.value_changed to set_rotation ] -->
                     <Transform DEF='BridgeHalf2'>
317                           <Transform rotation='0 1 0 3.14' translation='15 1.25 -3.65'>
318                                <Transform rotation='0 0 1 -0.065'>
319                                     <Transform USE='BridgeHalf'/>
320                                </Transform>
321                           </Transform>
322                      </Transform>
323                      <Group DEF='ExtendBridgeRoutes'>
324                           < ROUTE  fromNode='BridgePathBottomPositions' fromField='value_changed' toNode='BridgeHalf' toField='set_translation'/>
325                           < ROUTE  fromNode='BridgePathTopPositions' fromField='value_changed' toNode='BridgeHalf2' toField='set_translation'/>
326                           < ROUTE  fromNode='TopTilt' fromField='value_changed' toNode='BridgeHalf2' toField='set_rotation'/>
327                           < ROUTE  fromNode='ExtendFrontHydraulic' fromField='value_changed' toNode='LittleFrontHydro' toField='set_translation'/>
328                           < ROUTE  fromNode='BackHydCylinder' fromField='value_changed' toNode='BackHydroCylinder' toField='set_translation'/>
329                           < ROUTE  fromNode='BackHydCylTilt' fromField='value_changed' toNode='BackHydraulic' toField='set_rotation'/>
330                           < ROUTE  fromNode='unfold' fromField='touchTime' toNode='BridgeSound' toField='set_startTime'/>
331                      </Group>
332                 </Transform>
333                 <!-- MovementRoutes -->
334                 <Group DEF='LayBridgeRoutes'>
335                      < ROUTE  fromNode='BridgeOnGround' fromField='value_changed' toNode='HABstack' toField='set_translation'/>
336                      < ROUTE  fromNode='unfold' fromField='touchTime' toNode='ExtendHABClock' toField='startTime'/>
337                      < ROUTE  fromNode='TiltBridgeToGround' fromField='value_changed' toNode='HABstack' toField='set_rotation'/>
338                      < ROUTE  fromNode='LayOnGroundSensor' fromField='touchTime' toNode='lauchTimer' toField='startTime'/>
339                      < ROUTE  fromNode='TiltFrontArm' fromField='value_changed' toNode='FrontArm' toField='set_rotation'/>
340                 </Group>
341                 <Group DEF='CrossBridgeRoutes'>
342                      < ROUTE  fromNode='MoveTankAcrossBridge' fromField='value_changed' toNode='M1ChassisPlus' toField='set_translation'/>
343                      < ROUTE  fromNode='TiltTankAcrossBridge' fromField='value_changed' toNode='M1ChassisPlus' toField='set_rotation'/>
344                      < ROUTE  fromNode='MoveTankSensor' fromField='touchTime' toNode='MoveTankTimer' toField='startTime'/>
345                      < ROUTE  fromNode='MoveTankSensor' fromField='touchTime' toNode='TankSound' toField='set_startTime'/>
346                 </Group>
347            </Group>
348       </Scene>
349  </X3D>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: AllRails, BackHydCylinder, BackHydCylTilt, BackHydraulic, BackHydroCylinder, Beam, bigHydo, black, bolt, Bolts, BottomRail, BottomRails, box, box2, BridgeHalf, BridgeHalf2, BridgeOnGround, BridgePathBottomPositions, BridgePathTopPositions, BridgeSection1, BridgeSection2, BridgeSound, Button, CommandButtons, CrossBridgeRoutes, crossMember1, crossMember2, crossMember3, crossMember4, CrossTankMovement, DeployMovements, EmployBridgeButton, ExtendBridgeRoutes, ExtendFrontHydraulic, ExtendHABClock, ExtraDetails, FrontArm, FrontArmTranslation, FrontHydraulic, HABstack, Hatch, InnerSide, InnerSide2, InsideFarSection, InsideNearSection, lauchTimer, LayBridgeRoutes, LayDownButton, LayOnGroundSensor, LittleFrontHydro, LittleFrontHydroTranslation, littleHydro, loadArm, M1A1Chassis, M1Chassis, M1ChassisPlus, M1HAB, M1HABturret, Movements, MoveTank, MoveTankAcrossBridge, MoveTankSensor, MoveTankTimer, PanelGreen, pivotPole, RoadSurface, Roller, sand_color, Surface, TankSound, TiltBridgeToGround, TiltFrontArm, TiltTankAcrossBridge, Timers, TopTilt, unfold, unfoldButton, UnfoldingMovements, UnfoldText, Viewpoints, wheel, white

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2
-->
X3D Tooltips element index: Appearance, AudioClip, Background, Box, Coordinate, Cylinder, Extrusion, Group, head, ImageTexture, IndexedFaceSet, Inline, Material, meta, OrientationInterpolator, PointLight, PositionInterpolator, ROUTE, Scene, Shape, Sound, Sphere, Text, TimeSensor, TouchSensor, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types

Event Graph ROUTE Table entries with 27 ROUTE connections total, showing X3D event-model relationships for this scene.

Each row shows an event cascade that may occur during a single timestamp interval between frame renderings, as part of the X3D execution model.

LayOnGroundSensor
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
lauchTimer
TimeSensor
startTime
SFTime 		then


  		lauchTimer
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
BridgeOnGround
PositionInterpolator
set_fraction
SFFloat 		then


  		BridgeOnGround
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
HABstack
Transform
set_translation
SFVec3f
  then


  		lauchTimer
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
TiltBridgeToGround
OrientationInterpolator
set_fraction
SFFloat 		then


  		TiltBridgeToGround
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
HABstack
Transform
set_rotation
SFRotation
  then


  		lauchTimer
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
TiltFrontArm
OrientationInterpolator
set_fraction
SFFloat 		then


  		TiltFrontArm
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
FrontArm
Transform
set_rotation
SFRotation
  then


  		lauchTimer
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
ExtendFrontHydraulic
PositionInterpolator
set_fraction
SFFloat 		then


  		ExtendFrontHydraulic
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
LittleFrontHydro
Transform
set_translation
SFVec3f

MoveTankSensor
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
MoveTankTimer
TimeSensor
startTime
SFTime 		then


  		MoveTankTimer
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
MoveTankAcrossBridge
PositionInterpolator
set_fraction
SFFloat 		then


  		MoveTankAcrossBridge
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
M1ChassisPlus
Transform
set_translation
SFVec3f
  then


  		MoveTankTimer
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
TiltTankAcrossBridge
OrientationInterpolator
set_fraction
SFFloat 		then


  		TiltTankAcrossBridge
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
M1ChassisPlus
Transform
set_rotation
SFRotation
MoveTankSensor
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
TankSound
AudioClip
set_startTime
SFTime

unfold
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
BridgeSound
AudioClip
set_startTime
SFTime
unfold
TouchSensor
touchTime
SFTime
→
ROUTE
event to
(1)
ExtendHABClock
TimeSensor
startTime
SFTime 		then


  		ExtendHABClock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
BridgePathBottomPositions
PositionInterpolator
set_fraction
SFFloat 		then


  		BridgePathBottomPositions
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BridgeHalf
Transform
set_translation
SFVec3f
  then


  		ExtendHABClock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
BridgePathTopPositions
PositionInterpolator
set_fraction
SFFloat 		then


  		BridgePathTopPositions
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BridgeHalf2
Transform
set_translation
SFVec3f
  then


  		ExtendHABClock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
TopTilt
OrientationInterpolator
set_fraction
SFFloat 		then


  		TopTilt
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
BridgeHalf2
Transform
set_rotation
SFRotation
  then


  		ExtendHABClock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
BackHydCylinder
PositionInterpolator
set_fraction
SFFloat 		then


  		BackHydCylinder
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(3)
BackHydroCylinder
Transform
set_translation
SFVec3f
  then


  		ExtendHABClock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
BackHydCylTilt
OrientationInterpolator
set_fraction
SFFloat 		then


  		BackHydCylTilt
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(3)
BackHydraulic
Transform
set_rotation
SFRotation


Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets. Have fun with X3D! 😀
-->
<!-- Online at
https://www.web3d.org/x3d/content/examples/Savage/GroundVehicles/Wolverine/WolverineIndex.html -->
<!-- Version control at
https://sourceforge.net/p/x3d/code/HEAD/tree/www.web3d.org/x3d/content/examples/Savage/GroundVehicles/Wolverine/Wolverine.x3d -->

<!-- Color-coding legend: X3D terminology <X3dNode  DEF='idName' field='value'/> matches XML terminology <XmlElement  DEF='idName' attribute='value'/>
(Light-blue background: event-based behavior node or statement) (Grey background inside box: inserted documentation) (Magenta background: X3D Extensibility)
-->

to top <!-- For additional help information about X3D scenes, please see X3D Tooltips, X3D Resources, and X3D Scene Authoring Hints. -->
